JOYING и Skoda Rapid (2016)

Часть 1. Андроид JOYING в машину. Подбор ГУ и камеры заднего вида на рапид 2016.
Часть 2. Андроид JOYING в машину. Комплектность заказанной магнитолы.
Часть 3. Андроид JOYING в машину. Установка. JOYING и Камера заднего хода. Skoda Rapid.
Часть 4. Андроид JOYING в машину. Обзор меню
Часть 5. Андроид JOYING в машину. Языковой барьер.
Часть 6. Андроид JOYING в машину. Заметки, наблюдения. Битва времен.
Часть 7. Андроид JOYING в машину. ROOT и обновление до андроида 6
Часть 8. Андроид JOYING в машину. Cвязь OBD и магнитолы через ELM327.
Часть 9. Андроид JOYING в машину. Надписи на приборной панели теперь на русском.

—————————————————————————————————————————————

продолжаю описание…ru.aliexpress.com/item/Jo…=2114.13010608.0.0.UzxcCL

Главная претензия — Почему не делают обычный андроид как в телефонах на магнитолы — зачем резать то его. Не понимаю.

Как поменять 21° еще неискал.

Блютуз работает адекватно. Меняет песни крутилкой справа и сразу начинает их играть.
Для меня было бы логичным крутилкой листать список песен — а начинать играть только по ее нажатию. Именно так работает штатная магнитола на рио.

Ввиду несовершенства перевода эквалайзер называется «уравнитель».

Настройки планшета:

Путем проб выставил яркость на максимум.
Можно настроить автоматическое угасание экрана.
Принудительно можно отключать выбрав пункт » выключить экран» в «ассистенте водителя» — это кнопка поверх всех экранов. Ее можно отключить. Настроить размер и прозрачность. Включить в ее меню избранные приложения.
Физическая кнопка яркости полный неадекват) переключает по трем прежустановленым значениям (примерно +- 90%, 60, 40 ), то есть в ней нет максимальной яркости. Это можно увидеть подтащив меню сверху с бегунком яркости и нажимая физ. кнопку.

Общая информация:

Приложение автомобиль. У меня только активно отключение и включение ASR.
и пробег до ТО и дни показывал.

Основное приложение с настройками — перевод радует):

Распишу про то что понял о чем пункт, про которые ничего не скажу — значит про них не знаю.
Установка тормоза — при включении не работает видеоплеер.
Автоматическое поступление в навигацию — при включении сразу запустится навигатор.
Наложение времени — «очень иногда» появляется время как водяной знак поверх окон. Не работает похоже.
Беззвучный режим заднего хода — отключает звук ВООБЩЕ при включении задней передачи. Снизу просто настроил «уменьшение звука заднего хода«.
Яркость подсветки — вот это пункт потратил чуть нервов, думал что плохой контакт в соединении. При его включении не работает вообще подсветка кнопок и снизу сразу пропадает пункт»установка разноцветных фонарей» — это цвет кнопок. Желтого цвета нет — вместо него горит зеленый.

Смешанный звук GPS — при подаче голоса в навигаторе музыка приглушается а потом опять играет нормально. Иначе — музыка вообще отключается.
Пропорции смешанного звука не смог уяснить как работает
Сенсорный звук каждое нажатие с «пиком»

«Радиолокационный переключатель» включает/отключает изображение автомобиля с парктрониками на экране при включении задней передачи.
Переключатель следов з.х. включает/отключает динамичные линии парковки
Кнопки на панели MCU — включает/отключает работу физических кнопок.
Дверной замок — что делает непонятно. отображение открытых дверей есть при любом значении переключателя. Пароль 0000 (в новой прошивке названа «Помеха дверного замка»)

Условный знак — логотип при включении, можно втащить свой рисунок.
«Тематические» — 3 темы. На вход пароль. Не помню. Выбрал тему и забыл.

Пока не выкрутил все на ноль. В яндекс навигаторе не было видно видно контуров домов.

Настройки также только отсюда. ELM327 подключился. Параллельно можно разговаривать.
Плохо что приложение при разговоре не сворачивается — например говорить по телефону и смотреть карту не получится.

Отсутсвующий видеосигнал:

Скриншот с видеорегистратора. Пока без подробностей. Видео еще не писал. Карты нет.
Со сторонним софтом не работает. Плохо.
Такое ощущение что светодиоды на нем не гаснут вообще. Подробности как разберусь.

Ну и дальше все подряд что заметил.
— При вытаскивании ключа магнитола выключается, но не гаснут светодиоды на видеорегистраторе — видеорегистратор пишет еще 4-5 минут. Потом все-таки выключается.
— Подсветка кнопок работает только при включении габаритов или света.
— Программа маркамдроид работает в фоновом режиме со всеми приложениями, кроме радио. При переключении на радио только визуальное оповещение — звука нет. Заметил при поездке с радио — увидел на экране предупреждение о камере — переключил на флешку — запиликало; переключил в навигатор — также пиликает; переключаю на радио — тишина. Глючит программа или андроид не знаю. ( в настройках мапкама есть настройка — канал вывода аудио — там несколько вариантов — системный, уведомления, и т.п.)_Возможно это должно выручить.
Какое еще приложение можно проверить из фона со звуком? Может радио в принципе не работает так тут.
— ловил подвисание, когда запускал все подряд. В рядовом режиме глюков не заметил.
— С телефоном через родное приложение «EasyConnected» соединиться у меня не получилось.

еще изменился язык на приборной панели с русского на английский.
Вчера проходил ТО-1. Диагност бесплатно поменял на русский) в след раз за 800 р сказали.
После перезагрузки магнитолы вернулся опять англ. ааааа

Магнитола и приборка «воюют» чье время правильное. Видео есть. Выложу

По возможности дополню в запись видео.
Скриншоты сделаны стандартной функцией магнитолы

Сегодня буду качать прошивку от продавца и ставить. Изменится ли что посмотрим?

07.04.2016 Прошился.
Чуть откорректирован местами перевод.
Версия MCU та же, но время в ее название отличается на пару минут.
Систем инфо — дата новее.
Появился 2 пункта в настройках.
Один — «нормальное включение антенны»

Другой что-то с яркостью?! непонятное для меня. — фото нет
——————————————————-
Потом вручную с магнитолы удалил файлы MCU и еще раз обновился. Версия MCU изменилась.

Автосервис «Ралли»

МЕНЮ

Опубликовано 28-11-2023

Как подключить магнитолу с алиэкспресс

1DIN автомагнитола Joying JY-UQS04N4G с Android 10. Часть первая — тестирование.

Ездил я сначала со штатной магнитолой, потом поставил 1DIN JVC c поддержкой USB, а потом надоело постоянно телефон совать в держатель, когда нужна навигация. Решил приобрести что-то с Android.
Был уже негативный опыт покупки дешевой 2DIN-магнитолы с 1ГБ оперативки, потому искал более мощную, а значит, быструю и актуальную на несколько лет модель.
Выбор пал на вот эту модель: JY-UQS04N4G.
В принципе, за эти деньги можно было что-то похожее купить в оффлайне, но нужна была именно такая конструкция.

Основные параметры:

Процессор: UIS7862, 8 ядер по 1.8гГц
Система: Android 10.0
Оперативная память: 4ГБ
Встроенная память: 64ГБ
Экран: 800х480
Усилитель: TDA7851, DSP
Радио: TDA7786
Беспроводная связь: Wi-Fi 2.4/5гГц, Bluetooth, 4G
Спутники: GPS/Glonass

Нюанс

Заказал я еще в конце мая, в начале июня пришла, но с заводским браком: правый задний канал выдавал вместо звука 4 вольта постоянного напряжения. К тому же, магнитола на средней громкости перегревалась и микросхема усилителя уходила в защиту, звук пропадал.
Пришлось долго объяснять диафрендам, чего я вообще от них хочу и доказывать, что это не машины у меня бракованные, а их магнитола.
В целом диалог был нормальным, но пытались выкручиваться, мол, то не можем деньги на карту вернуть, только на пэйпал, то еще что-то.
По итогу открыл спор, вмешался Алиэкспресс и я отправил магнитолу продавцу, вернул деньги и заказал заново, но в другом магазине.

Упаковка и комплектация

Магнитола пришла в коробке, заклеенной фирменным скотчем, в которой была коробка, в которой была коробка. И магнитола.
Никаких опознавательных знаков и картинок на коробках не было.
Вес посылки 2.05 кг, самой магнитолы примерно 1.8 кг в зависимости от того, что к ней подключено.


В третьей коробке оказался экран для магнитолы и часть кабелей.

Всё, что нашлось в коробках. Ниже рассмотрю подробнее каждый элемент.

Сам основной блок магнитолы. Спереди спрятался шлейф с разъемом экрана, 4 гнезда креплений экрана и гнездо microSD. Сверху наклейка с пояснениями к проводам. Ну и установочная рамка, а вот ключи для вытаскивания — не положили.

А вот так выглядит с обратной стороны. Тут имеется огромное количество разъемов: оптический, гнездо SIM на проводе, два гнезда антенн GSM, тюльпаны AV-входа, SPDIF, линейные выходы 4 каналов и сабвуфера, гнездо FM-антенны, микрофона, два USB 2.0 разъема, собственно, гнездо магнитолы и букетик антенн Wi-Fi и Bluetooth.
Также там торчат 4 провода с разъемами:
-IR
-KEY
-CAN IN
-CAN OUT
Это перемычки для разных моделей автомобилей с разными типами CAN-шин.

Экран не шедевр дизайна, но выглядит аккуратно. Металлическая рамка и корпус, сенсорные кнопки с настраиваемой подсветкой. А вот реагируют на нажатия эти кнопки не очень хорошо. Также есть встроенный микрофон и еще одна кнопка RESET.

Вот так выглядит экран с обратной стороны. Тут разъем с защелками и пистоны креплений. Регулируемые. И наклейка со странным текстом «Прежде чем снять экран, отключите кабель с обеих сторон, иначе изображения не будет». Это странно потому, что шлейф невозможно отключить, не сняв экран. Также видно отверстие с кнопкой RESET.

Далее два ничем не примечательных USB-удлинителя, антенна GPS, антенны GSM, выносной микрофон с клипсой и два запасных пистона.


Жгут проводов с одной стороны имеет свой разъем, с другой — классический ISO, а также дополнительные провода, прикрытые силиконовыми колпачками:
— KEY1, KEY2: к подрулевым резистивным кнопкам.
— AMP.CONT: к сабвуферу или усилителю.
— ANT.CONT: питание антенны.

— BRAKE: производитель пишет, что он уже не нужен, а раньше подключался к ручному тормозу — если он не затянут, видео не проигрывалось.
— BACK: к датчику заднего хода, это для включения камеры и прочих функций.
— REAR VIEW CAMERA: ну тут всё понятно.

Ну и литература: поздравительная открытка, памятка по подключению телефона по Bluetooth, схема распиновки проводов и не особо полезная инструкция.

Включение, основные функции

Сразу хочу предупредить, что на устройстве я установил английский язык, так как качество перевода на русский не самое лучшее.

Загрузка в целом занимает 25 секунд, сначала показывает логотип JOYING, потом логотип Google.
Экран здесь 800х480, что даже при небольшом размере экрана в 6.2 дюйма выглядит мутновато и зернисто. Всё же за такую цену хотелось бы хотя бы 1280х720.
Матрица установлена TN и цвета бледноватые, впрочем, немного улучшить цветопередачу помогает режим Eye Comfort (на фото ниже слева этот режим включен, справа — выключен). Но в целом экран дискомфорта не вызывает. Он не хуже, чем в некоторых штатных автомагнитолах.

Рабочий стол и меню выглядят как-то не очень презентабельно, благо, его можно легко поменять на любой другой. Всё такое аляповато-цветное и координаты элементов поехавшие, как видно на примере виджетов. Виджеты и ярлыки можно передвигать и менять, других развлечений нет.
Шторка модифицированная, урезана до невозможности. Хотя это и к лучшему для автомагнитолы, я считаю.
А еще там видно пятнышко быстрого доступа. Еле нашел, где эту бесполезную вещь отключить, очень раздражала.

Скриншоты

Аудиоплеер выглядит не совсем вырвиглазно, хотя можно было бы и продуманнее расположить элементы на экране. Ничего примечательного, FLAC читает, теги тоже (но не всегда). Виджет на рабочем столе кривой, вроде должен показывать обложку альбома, но показывает всё время встроенную. Случайное воспроизведение песен есть, вменяемая навигация по списка и папкам. Свои списки составлять нельзя, только добавлять в избранное.
Кнопка эквалайзера ссылается на страницу настроек DSP (об этом — позже).

Скриншоты

Приложение радио тоже выглядит неплохо, кроме того, что тексты RDS маловаты размером. Имеется 3 диапазона FM и два АМ. FM в зависимости от региона (выставляется в настройках) либо 65-75мГц либо 85-108. АМ — 522-1620 кГц.
Можно запоминать и подписывать станции. Нижняя строка с кнопками листается влево-вправо.
Ловится не очень хорошо, но, во-первых, у нас в городе в целом радио ловится не очень, во-вторых — я не подключил питание антенны.

Скриншоты

Видеоплеер вообще имеет странный набор функций. Например, выбрать звуковую дорожку нельзя, пропорции видео не соблюдаются. Зато он самоблокируется во время езды и может сворачиваться в бесполезное на таком экране плавающее окошко, при сворачивании автоматически переключается на следующее видео (зачем?). Файлы загружает и воспроизводит быстро, даже с загрузкой и перемоткой 11-гигабайтного фильма проблем не возникло.

Скриншоты

Приложений, связанных с Bluetooth, здесь два: одно для воспроизведения музыки, другое для звонков, контактов и прочего. Не знаю, зачем, очень китайская логика. И совершенно кривой интерфейс музыкального приложения.

Скриншоты

Ну и тезисно по оставшимся встроенным приложениям: инструкция на английском, инженерный калькулятор, настройки той самой кнопки-помощника, фотогалерея, файловый менеджер (root на устройстве с завода, надо быть осторожным) и CarLink, который работает с Android-смартфонами только по проводу, а владельцам Apple повезло чуть больше. Приложение AUX, я так понял, для приема аудио- и видеосигнала с соответствующих входов.

Скриншоты

А вот настроек и дополнительных функций в магнитоле отсыпали по полной программе. Правда, упорядочены они очень по-китайски, смотрите сами. Скриншоты уже прилагаю выборочно.

Скриншоты

Подробнее:
Display — настройка яркости экрана, фоновой картинки, таймаута отключения экрана и, внезапно, скорости соединения с сетью в шторке.
Sound — писк сенсорных кнопок, тонкомпенсация, питание внешнего усилителя, общая коррекция громкости, параметры сабвуфера (громкость и диапазон частот), эквалайзер (о нем ниже) и зависимость громкости от скорости (у меня в машине есть отдельный провод для этого, но входа под него в магнитоле нет, видимо, считает по GPS).

Скриншоты

General. Тут куча всяких мелких настроек и настроечек, подробности ниже.

Скриншоты

Factory. Вот здесь настройки предусмотрительно заблокированы кодом 3368. В основном различные калибовки и тому подобное.

Скриншоты

Touch Check — проверка сенсора.
Original Car Agreement — вот там я вообще мало что понял, но скриншоты сделал. Тут, видимо, только экспериментально проверять, что будет работать на каждой конкретной машине, что — не будет.

Скриншоты

Car Model — выбор параметров CAN-шины, если подключена (через специальный адаптер, продается отдельно).
Antenna Normally on — питание антенны (если есть антенный усилитель).
HD Reversing Video Format — не знаю, что это.
Boot Screen Logo — очень приятное меню выбора загрузочного логотипа, весьма много марок машин в списке.
Set Screen — настройка экрана, можно поднять яркость, но лучше не увлекаться.
Touch Screen Calibration — понятно, калибровка сенсора

Panel Key Learning — можно откалибровать и переназначить сенсорные кнопки.
Front View — скорее всего для камеры-регистратора, но эт не точно.
Cancel the reverse into the front view — явно связано с предыдущим пунктом.
MCU Panel Key — ни на что не влияет, скорее всего переехало из другой модели.
Unknown Sources — разрешает установку программ с флэшки.
Door Lock interference — непонятно, еще и под паролем.
Reverse Power Supply — полярность, но непонятно, чего.
Volume Balance Settings — еще одна подстройка громкости для разных источников — радио, навигация, музыка и т.д.
MCU upgrade — обновление прошивки MCU, собственно.
Backlight Current — еще одна запароленная настройка.
Home Launcher Selection — снова выбор лаунчера, дублирует указанную ранее настройку.
USB Error Detection — не совсем понятно.
USB Protocol Selection — выбор между USB 2.0 и USB 1.1.
A key to export — экспорт настроек, правда, кнопки импорта нет.
Single 360 — что-то для парктроника.
Activation — при попытке нажатия выдает «Application not installed».
DVD Update — тоже не про эту модель.
TV Type — выбор подключаемого ТВ-тюнера.
Video Output Settings — снова калибровка вывода изображения.
OBD — включает и выключает, а что — непонятно.
Sleep Mode Setting — задержка спящего режима при выключении зажигания.
360 Switch — снова парктроник.
Backup test — что-то связанное с GPS.

User — здесь, в принципе, настройки, стандартные для многих версий Android, выделяется лишь последний пункт — Application Setting, там можно скрыть ненужные ярлыки приложений из главного меню.

Скриншоты

Звук и его настройки.

Как я уже писал, у меня был опыт владения дешевой 2DIN магнитолой с Android и звук там был просто никакой. По поводу обозреваемой магнитолы были опасения, но, к счастью, они не оправдались.
Здесь за звук отвечает весьма приличная микросхема TDA7851, это один из лучших в своём классе усилителей, так что звук вполне хорош даже в моей машине, где аудиоподготовка и шумоизоляция не делались.
К тому же микросхема нагревается не сильно, после часа прослушивания на громкости 24 из 36 можно держать руку на радиаторе магнитолы. JVC X155 в таких же условиях перегревается и начинает хрипеть.
Звук четкий, прозрачный, нет каких-либо провалов или других заметных слуху проблем.
Тем более, что здесь заявлен DSP-процессор. Что производитель под этим подразумевает, отдельный чип или же программную обработку — не знаю, но настроек звука тут множество и они реально работают.

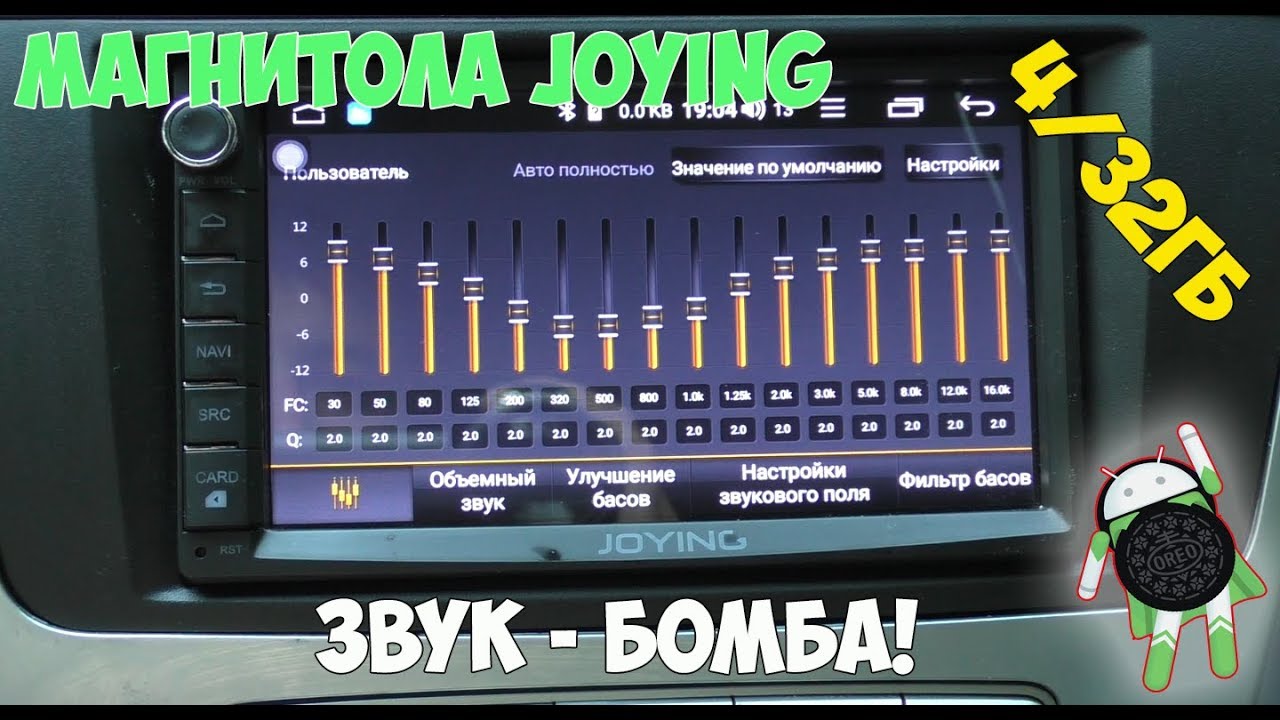

Первым пунктом идёт 16-полосный эквалайзер с 8 предустановками. В отличие от многих других устройств, регулировки эффективно и заметно влияют на звук.

Также можно включить тонкомпенсацию и раздельную регулировку передних и задних динамиков. Тонкомпенсация очень помогает сделать звук более насыщенным при прослушивании на невысокой громкости.

Следующая вкладка позволяет настроить объем звука. Интересный эффект.

На вкладке Bass Enhancement можно отрегулировать низкие частоты, хотя я не совсем понял принцип.

Далее — визуализированные настройки Balance/Fader. Тут всё понятно и наглядно.

Ну и еще одна настройка низких частот, можно их подрезать, если динамики не вытягивают басы.

Единственное, чего не хватает — раздельных настроек эквалайзера для радио и проигрывателя, как это сделано в JVC X155.

Что имеем по итогу:
Плюсы:
— мощная аппаратная платформа;
— качественный звук;
— множество функций и настроек.
Минусы:
— низкое разрешение экрана;
— некоторый хаос в настройках;
— дизайн интерфейса штатных приложений.

Планирую купить +4 Добавить в избранное Обзор понравился +22 +32

• Joying,
• Joying JY-UQS04N4G,
• Автомагнитолы

• 17 августа 2021, 16:46
• автор: De_Cadanz
• просмотры: 11752

Источник (автор): https://mysku.club/blog/aliexpress/87508.html

Как подключить магнитолу с алиэкспресс

В самом начале нашей статьи определимся с понятием «китайские магнитолы», для того чтобы не возвращаться к нему впоследствии. Итак. На сегодняшний день вся аудио- и видеоэлектроника всеобще известных мировых брендов, предназначенная к установке в легковом и большегрузном автотранспорте, производится на вынесенных на территорию Китая производствах одноименных компаний. Таким образом, говоря Пионер, Сони и тому подобные названия, мы автоматически подразумеваем продукцию, выпущенную в КНР.

Схема

Китайские проигрыватели для легковых автомобилей

Следует отметить, что весь производственный цикл по сборке такого вида оборудования происходит в полном соответствии с требованиями компаний-правообладательниц брендов, что гарантирует высокое качество заявленной торговой маркой.

Существует ряд автомагнитол, которые позиционируются как родные, китайские товары. Но при ближайшем рассмотрении, это зачастую оказываются все те же Кенвуды, Пролоджи и так далее, в слегка видоизмененной форме. Кстати, весьма хорошего качества. По той причине, что китайские разработчики не утруждают себя техническим изменениями приборов, ограничиваясь, как мы уже сказали, изменением дизайна.

Третьим вариантом китайских проигрывателей можно назвать гаджеты непонятной марки и производства. От таких магнитол следует держаться подальше, так как, кроме неприятностей и потраченных впустую денег (несмотря на низкую цену), они вам ничего не принесут.

Резюмируя наше вступление, скажем. Большая часть присутствующего на современном рынке звуковоспроизводящего оборудования по своей природе является китайским, но разработанным и сертифицированным по общемировым стандартам известными компаниями. Соответственно процесс установки, подключения и эксплуатации этих гаджетов, а также дополнительно подключаемого оборудования единообразен (по моделям). И ничем не отличается от техники европейской (американской, японской) сборки (есть ли она вообще?).

Подключение 2 din через разъем ISO

Схема подключения китайской магнитолы типоразмера 2 din подробно описана в прилагаемой к ней эксплуатационной инструкции от производителя. Для облегчения монтажных работ на задней панели проигрывателя, как правило, находится необходимая маркировка всех узлов и соединений. В основном трудности у сталкивающихся впервые с установкой штатной или нестандартной магнитолы автолюбителей вызывает правильное присоединение электропроводки авто к приемнику.

Все работы по подключению автомагнитолы производятся через разъем ISO, который состоит из двух штекерных коробок – А и В (каждая содержит восемь контактных соединений) или одной объединенной коробки, где А — штекер силовых подключений магнитолы, В — отвечает за автомобильную акустику.

Стандартная схема подключения по проводам (распиновка) выглядит следующим образом.

1. Разъем А. 1, 2 и 3 контакты не задействованы.

• 4 — силовой кабель желтого цвета, идущий на аккумуляторную батарею авто;
• 5 — синий провод, усилители и внешняя антенна;
• 6 — оранжевый кабель, подсветка;
• 7 — красный — зажигание;
• 6 — черный. Масса.

1. Колодка В. Здесь тоже все достаточно просто.

• 1 и 2 контакт — фиолетовый, фиолетово-черный провод. Плюс и минус правого заднего динамика (колонки);
• 3, 4. Серый. Серо-черный. Плюс-минус передней правой колонки;
• 5, 6. Белый. Бело-черный провод. Передний левый плюс-минус;
• 7 и 8. Зеленый и зелено-черный провод. Задний левый положительный и отрицательный контакт.

Подключая автомагнитолу, очень важно не перепутать контактные группы проводов. Так как именно от них зависит качество звучания вашего оборудования. А зачастую и сохранность самой аппаратуры.

Камера заднего вида

О полезности данного оборудования нет необходимости рассказывать. Камера заднего вида является неоценимым помощником для начинающих автолюбителей, которые, как правило, испытывают трудности при совершении парковочных действий.

По видам (месту и способу) установки различают несколько типов обзорных камер заднего вида:

• Камеры штатной установки. В строго определенных производителем авто местах;
• Универсальные устройства. Место расположения выбирает сам водитель;
• Проводные;
• Беспроводные камеры заднего вида.

В качестве примера используем универсальную проводную камеру и китайскую магнитолу формата 2 din.

Выбираем место установки. Рамка номера, ручка багажного отсека и т.д. В салоне, за задним стеклом камеру располагать не рекомендуется.

Осуществляем прокладку соединяющего камеру и ГО кабеля. Провод пятиметровой длины входит в комплект устройства.

Подсоединяем камеру к питанию. В роли источника выступает любой из фонарей заднего хода. Обязательно используем предохранитель в этой цепи.

Подключаем через тюльпан (разъем) камеру к проигрывателю. Для этого предназначается отдельный выход. В случае его отсутствия устройство присоединяется через вход «видео».

Производим настройку картинки и расположения камеры.

Мультируль

Под таким названием подразумевается подключение китайской магнитолы к рулю автомобиля. То есть обеспечивается возможность управления штатным проигрывателем непосредственно с рулевого колеса.

Для осуществления данного подключения понадобятся:

• Руль с встроенными управленческими кнопками или нишей для их размещения;
• Автомагнитола;

• Два переходника (адаптера) ISO;
• Переходные устройства для антенны и совмещения кнопок руля с магнитолой.

Сразу оговоримся, процесс подключения мультимедийной системы и ее адаптация с мультирулем – процесс не то чтобы сложный, но кропотливый и требующий определенных навыков. Объясняется это тем, что очень часто распиновка такого подключения у автомагнитолы и рулевого колеса не совпадают, хоть и прописаны в инструкциях. И поэтому советуем по возможности обратиться в специализированный центр, занимающийся такого рода установками.

Читайте также: Мой мир мейл ру

Havel h6 магнитола Тесла. Куча проводов ноль схем, инструкций.У вас статья для простых магнитол. Жаль, надеялся найти свою схему.

Д день! Не подскажите а где можно найти руководства пользователь на китайцев? в частности интересует на SilverStrong Android 8.0-8,1 автомобильный DVD 2Din универсальный DSP android Панель IPS OctaCore Автомобильный gps 7 дюймов Автомобиль Стерео Авторадио Navi 706! Брал на Али! Спасибо.

Все привет дорогие друзья! Рано или поздно каждый автолюбитель задумывается о замене своей штатной магнитолы для расширения функционала и улучшения внешнего вида. Но цена за достойный вариант зачатую очень кусается. На помощь в данной ситуации придет Aliexpress со своим изобилием товаров. Конечно, ожидать мега высокого качества звучания или профессионального эквалайзера не стоит. В основном на устройствах с Китая эквалайзер трех или четырехполосный. Несмотря на это хороших вариантов за оптимальные деньги есть масса. Я пересмотрел кучу вариантов и отзывов и готов представить вам свой топ. Да при заказе любой магнитолы стоит уточнить с продавцом модель вашего автомобиля. Возможно, вам понадобится переходник, который продавец сможет положить в комплект.

ЛУЧШИЕ 2 DIN МАГНИТОЛЫ

3 место PODOFO 7010B

Данная магнитола является хорошим доказательством, что китайцы могут за разумные деньги делать хорошо и качественно. У девайса хоть и нет чрезмерных возможностей, но базовый функционал обеспечен на достойном уровне. Поддерживаются все основные форматы, поэтому проблем с воспроизведением аудио и видео не будет, а 7-дюймовый экран выдает приятную глазу картинку в HD разрешение. И стоит отметить, что многие пользователи отмечают весьма высокое качество звука. Экран магнитолы можно подключить к телефону в качестве второго дисплея и после этого можно выводить на него карты GPS, так как встроенного модуля у аппарата нет. При заказе можно добавить в комплект камеру заднего вида, которая хорошо работает как днем, так и ночью. Из недостатков пользователи отмечают слабый микрофон, которым в принципе не часто пользуются.

2 место BONROAD C1160706A

Фирма BONROAD поставляет свои магнитолы с огромным выбором переходных рамок разных размеров, эта магнитола станет как родная практически в любой современный автомобиль. По сути это полноценный Android 7.1.2 планшет со всеми вытекающим функционалом: Wi-Fi, Bluetooth, 3G, 4G, и само собой видео воспроизведение в формате HD. В отличие от первой бюджетной магнитолы в этой установили GPS и Глонасс. На устройство стоят карты Navitel, они могут не работать. Но все легко решить переустановкой и заменой на любой другой навигатор, также можно установить любые удобные для вас приложения. Все очень просто сделать, поскольку это Андроинд. Из минусов стоит отметить, что загружается эта магнитола долговато, от зажигания до работы около двух минут.

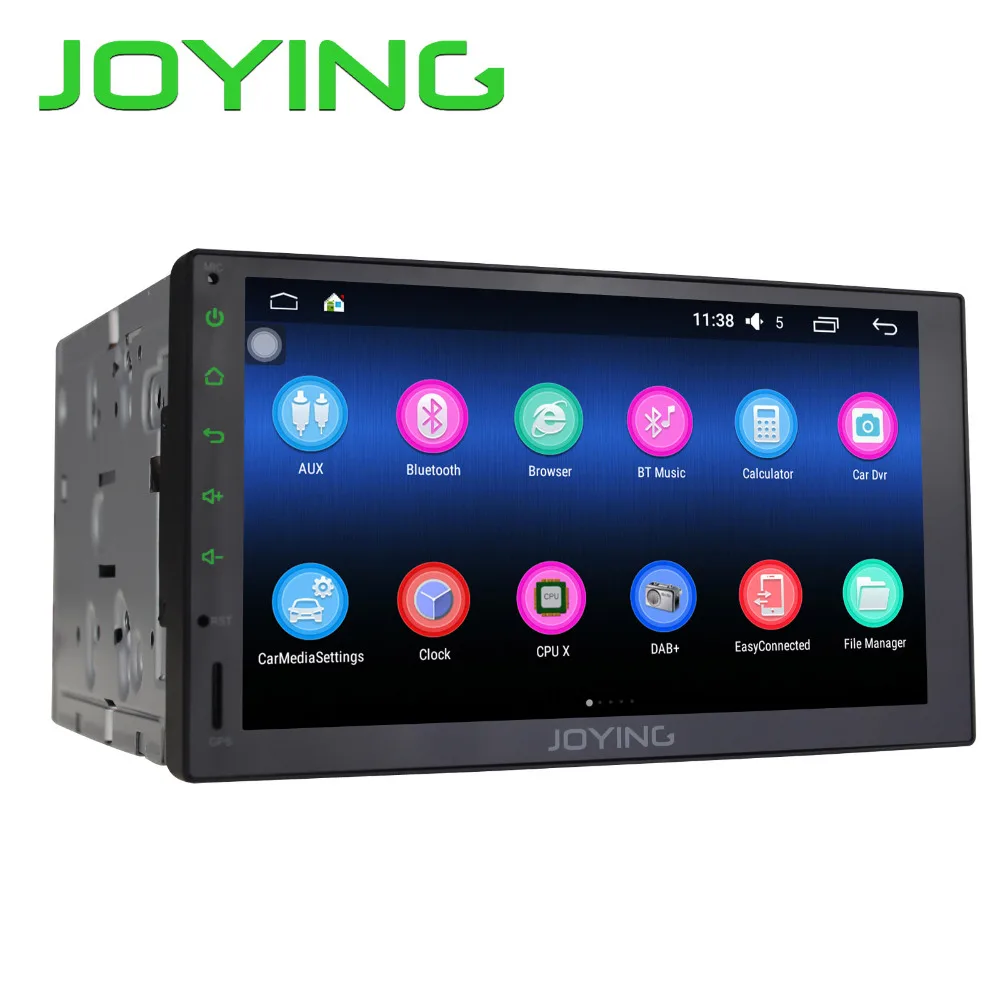

1 место JOYING JY-UM135N2

Магнитола Joying объединяет в одном устройстве стильный дизайн, качественный Hands Free, безупречную навигацию, а также дисплей с диагональю 7 дюймов и разрешение экрана 1024*600. Комплект проводов и инструкция тоже прилагается, поэтому проблем с установкой не будет. Плюс к этому в комплекте есть пульт, который встраивается в руль, для управления музыкой. А для воспроизведения музыки можно воспользоваться одним из двух разъемов для Micro SD карт или проигрывать музыку со смартфона. Устройство поддерживает многозадачность, так что с совмещением навигации и проигрывания музыки проблем не возникнет. Joying может похвастаться быстрым запускам, после зажигания буквально 2 секунды. Из недостатков стоит отметить отсутствие слота для SIM-карту. Так что пользоваться картами онлайн придется через раздачу Wi-Fi со смартфона.

ЛУЧШИЕ 1 DIN МАГНИТОЛЫ

4 место ROADBUF 5983

Если вы ценитель классических магнитол без большого количества дополнительных функций, однозначно стоит обратить внимание на данную модель. Функционал ограничен: FM-радио,MP3-плеер, светодиодный дисплей на котором отображаются цифровые часы. В магнитоле также есть разъемы USB и AUX и слот для карт памяти. С одной стороны маленький набор функций. Но для любителей минимализма может послужить преимуществом, также бонус такого решения это низкая цена магнитолы.

3 место WT0031

В Данной безымянной магнитоле стоит отметить безукоризненную работу Bluetooth что делает ее идеальной для прослушивания музыки с телефона и использования Hands Free. Во время использования Hands Free стоит отметить отсутствие фоновых шумов, слышимость очень хорошая, так что дополнительный микрофон не пригодится и можно без проблем разговаривать по телефону за рулем. Еще при вызове отображается входящий номер на дисплее. В данной магнитоле есть и слот для карты памяти и USB разъем, а также стандартный AUX выход. Исходя из отзывов, к минусам причислим отсутствие басов и похрипывающие динамики. Однако если вы не собираетесь выкручивать громкость на всю, то смело можно брать этот вариант.

Читайте также: Драйвера для материнской платы depo

2 место HIEI SX-5513

В первую очередь в этой магнитоле бросается своего рода ретро дизайн, лицевая панель сделана из алюминия и пластика. Магнитола обладает очень хорошим качеством звучания. При прослушивание музыка со смартфона или отвечая на звонки за рулем на работу Bluetooth нет никаких нареканий. Правда для разговора не помешает дополнительный микрофон. В остальном имеет такой же функционал, как и модель выше. Из минусов стоит отметить постоянно работающие часы, которые невозможно ни выключить, ни перевести в 24 часовой режим. Поэтому для избегания разрядки аккумулятора отключение магнитолы нужно производить вручную.

1 место HIEI JSD-520

Данная четырехканальная магнитола имеет выходную мощность 60Вт, что по факту один из лучших показателей на Алиэкспресс для данного класса магнитол. Что подтверждается большим количеством отзывам. Почти все хвалятся качеством звука. Имеет трехполосный эквалайзер с преднастройкой для разных жанров музыки. Проигрывать музыку можно с карт памяти, флеши, через AUX или через смартфон подключенным по Bluetooth. При этом название композиции будет отображаться на дисплее. Hands free также работает на достойном уровне. И самый приятный бонус за это все придется платить не дорого.

ЛУЧШИЕ ВЫДВИЖНЫЕ МАГНИТОЛЫ

3 место POLARLANDER 9601

Магнитолы с выдвижным экраном смотрятся очень круто и имеют широкий функционал. Именно поэтому считается, что они очень дорогие, так как их можно отнести к премиум сегменту. Но и среди этого класса магнитол можно найти варианты по приемлемой цене. Один из них является данная модель. В данной модели стоит усилитель звука MOSFET 45Вт*4, наличие Bluetooth, дистанционное управление на руле, также поддерживается камера заднего вида и многое другое. Особенность можно отметить интерфейс на русском языке

2 место RHYTHM 1 DIN CAR RADIO

Эта магнитола являет модернизированной версией предыдущей, здесь добавлен GPS, улучшено качество звука и эквалайзер, дисплей в свою очередь не имеет автоматического привода, как и на предыдущей модели. С одной стороны, конечно, нужно добавить дополнительные усилия каждый раз при старте магнитолы. Но такое решение имеет и плюс повышенной надежности, если сравнивать с автоматикой. В остальном имеет стандартный функционал для подобных моделей. Естественно есть варианты для установки камеры заднего вида. У продавца можно выбрать один из четырех вариантов. Заказать можно дополнительно отдельным лотом.

1 Место PODOFO MCX-1705AD

Я уже упоминал о данной фирме выше. В линейке этого производителя есть и магнитолы с автоматически выдвижным экраном. Самая Хорошая из них это MCX-1705AD. Модель выполнена качественно и имеет сенсорный 7-дюймовый дисплей, на магнитоле вместо каких — то непонятных операционных систем, установлен всем привычный Андроид. Производитель уверяет, что на магнитоле стоит восьмая версия, но возможно при заказе вы получите более раннею версию. Решение установить Андроид открывает безграничные возможности по персонализации устройства под себя различными приложениями, а также поддерживание многозадачности облегчит использование.

Всем спасибо за внимание надеюсь, вы нашли что-то для себя из данной подборки. Хорошего вам настроения и приятных покупок.

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза.

Как показывает практика, мощности на 50 Вт хватает для нормального качества звука.

После окончания воспроизведения данной записи, она будет воспроизведена с начала. Там просто пластиковые защелки.
2DIN магнитола с Aliexpress. Установка + схема

Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида.

Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Проводятся работы, а затем ее возвращают на место.

Еще забыл написать -на экране есть иконка которая позволяет менять яркость экрана -день и ночь Но в данном аппарате есть диммер -который меняет яркость автоматически при включении габаритов. Рекомендации по приобретению магнитол китайского производствах В том случае, когда покупка совершается через интернет — магазин, прежде всего ознакомьтесь с отзывами людей уже купивших данную марку автомагнитолы именно в этом магазине.

Подсоединение динамиков

Читайте также: Как вкл вспышку на айфоне при звонке

Экономия при покупке данного устройства , совмещающего в себе навигатор и аудиосистему.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО Система автоматического управления отопителем для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального.

Снимаем стеклышки, сдергиваем центральную накладку.
Китайская магнитола 7018b (Копия Pioneеr 7018b) распайка проводов

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.

Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.

32.JPG» />
Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров.
Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке.
Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Источник (автор): https://planshet-info.ru/kompjutery/kak-podkljuchit-magnitolu-s-alijekspress

Опубликовано в категории FAQ

Ездил я сначала со штатной магнитолой, потом поставил 1DIN JVC c поддержкой USB, а потом надоело постоянно телефон совать в держатель, когда нужна навигация. Решил приобрести что-то с Android.
Был уже негативный опыт покупки дешевой 2DIN-магнитолы с 1ГБ оперативки, потому искал более мощную, а значит, быструю и актуальную на несколько лет модель.

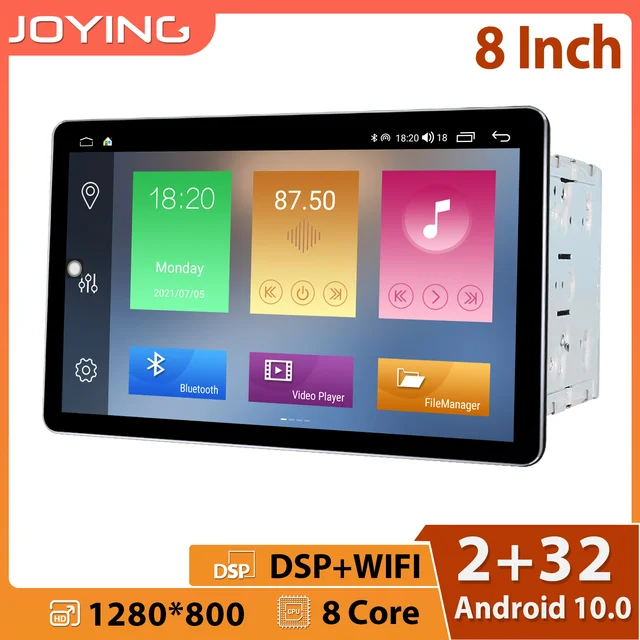

Выбор пал на вот эту модель: JY-UQS04N4G.
В принципе, за эти деньги можно было что-то похожее купить в оффлайне, но нужна была именно такая конструкция.

Основные параметры:

Процессор: UIS7862, 8 ядер по 1.8гГц
Система: Android 10.0
Оперативная память: 4ГБ
Встроенная память: 64ГБ
Экран: 800х480
Усилитель: TDA7851, DSP
Радио: TDA7786
Беспроводная связь: Wi-Fi 2.4/5гГц, Bluetooth, 4G
Спутники: GPS/Glonass

Подтверждение покупки:

Дошла быстро, за 8 дней, но есть нюанс:

Упаковка и комплектация

Магнитола пришла в коробке, заклеенной фирменным скотчем, в которой была коробка, в которой была коробка. И магнитола.
Никаких опознавательных знаков и картинок на коробках не было.
Вес посылки 2.05 кг, самой магнитолы примерно 1.8 кг в зависимости от того, что к ней подключено.


В третьей коробке оказался экран для магнитолы и часть кабелей.

Всё, что нашлось в коробках. Ниже рассмотрю подробнее каждый элемент.

Сам основной блок магнитолы. Спереди спрятался шлейф с разъемом экрана, 4 гнезда креплений экрана и гнездо microSD. Сверху наклейка с пояснениями к проводам. Ну и установочная рамка, а вот ключи для вытаскивания — не положили.

А вот так выглядит с обратной стороны. Тут имеется огромное количество разъемов: оптический, гнездо SIM на проводе, два гнезда антенн GSM, тюльпаны AV-входа, SPDIF, линейные выходы 4 каналов и сабвуфера, гнездо FM-антенны, микрофона, два USB 2.0 разъема, собственно, гнездо магнитолы и букетик антенн Wi-Fi и Bluetooth.
Также там торчат 4 провода с разъемами:
-IR
-KEY
-CAN IN
-CAN OUT
Это перемычки для разных моделей автомобилей с разными типами CAN-шин.

Экран не шедевр дизайна, но выглядит аккуратно. Металлическая рамка и корпус, сенсорные кнопки с настраиваемой подсветкой. А вот реагируют на нажатия эти кнопки не очень хорошо. Также есть встроенный микрофон и еще одна кнопка RESET.

Вот так выглядит экран с обратной стороны. Тут разъем с защелками и пистоны креплений. Регулируемые. И наклейка со странным текстом «Прежде чем снять экран, отключите кабель с обеих сторон, иначе изображения не будет». Это странно потому, что шлейф невозможно отключить, не сняв экран. Также видно отверстие с кнопкой RESET.

Далее два ничем не примечательных USB-удлинителя, антенна GPS, антенны GSM, выносной микрофон с клипсой и два запасных пистона.


Жгут проводов с одной стороны имеет свой разъем, с другой — классический ISO, а также дополнительные провода, прикрытые силиконовыми колпачками:
— KEY1, KEY2: к подрулевым резистивным кнопкам.
— AMP.CONT: к сабвуферу или усилителю.
— ANT.CONT: питание антенны.

— BRAKE: производитель пишет, что он уже не нужен, а раньше подключался к ручному тормозу — если он не затянут, видео не проигрывалось.
— BACK: к датчику заднего хода, это для включения камеры и прочих функций.
— REAR VIEW CAMERA: ну тут всё понятно.

Ну и литература: поздравительная открытка, памятка по подключению телефона по Bluetooth, схема распиновки проводов и не особо полезная инструкция.

Включение, основные функции

Сразу хочу предупредить, что на устройстве я установил английский язык, так как качество перевода на русский не самое лучшее.

Загрузка в целом занимает 25 секунд, сначала показывает логотип JOYING, потом логотип Google.
Экран здесь 800х480, что даже при небольшом размере экрана в 6.2 дюйма выглядит мутновато и зернисто. Всё же за такую цену хотелось бы хотя бы 1280х720.
Матрица установлена TN и цвета бледноватые, впрочем, немного улучшить цветопередачу помогает режим Eye Comfort (на фото ниже слева этот режим включен, справа — выключен). Но в целом экран дискомфорта не вызывает. Он не хуже, чем в некоторых штатных автомагнитолах.

Рабочий стол и меню выглядят как-то не очень презентабельно, благо, его можно легко поменять на любой другой. Всё такое аляповато-цветное и координаты элементов поехавшие, как видно на примере виджетов. Виджеты и ярлыки можно передвигать и менять, других развлечений нет.
Шторка модифицированная, урезана до невозможности. Хотя это и к лучшему для автомагнитолы, я считаю.
А еще там видно пятнышко быстрого доступа. Еле нашел, где эту бесполезную вещь отключить, очень раздражала.

Аудиоплеер выглядит не совсем вырвиглазно, хотя можно было бы и продуманнее расположить элементы на экране. Ничего примечательного, FLAC читает, теги тоже (но не всегда). Виджет на рабочем столе кривой, вроде должен показывать обложку альбома, но показывает всё время встроенную. Случайное воспроизведение песен есть, вменяемая навигация по списка и папкам. Свои списки составлять нельзя, только добавлять в избранное.
Кнопка эквалайзера ссылается на страницу настроек DSP (об этом — позже).

Приложение радио тоже выглядит неплохо, кроме того, что тексты RDS маловаты размером. Имеется 3 диапазона FM и два АМ. FM в зависимости от региона (выставляется в настройках) либо 65-75мГц либо 85-108. АМ — 522-1620 кГц.
Можно запоминать и подписывать станции. Нижняя строка с кнопками листается влево-вправо.
Ловится не очень хорошо, но, во-первых, у нас в городе в целом радио ловится не очень, во-вторых — я не подключил питание антенны.

Видеоплеер вообще имеет странный набор функций. Например, выбрать звуковую дорожку нельзя, пропорции видео не соблюдаются. Зато он самоблокируется во время езды и может сворачиваться в бесполезное на таком экране плавающее окошко, при сворачивании автоматически переключается на следующее видео (зачем?). Файлы загружает и воспроизводит быстро, даже с загрузкой и перемоткой 11-гигабайтного фильма проблем не возникло.

Приложений, связанных с Bluetooth, здесь два: одно для воспроизведения музыки, другое для звонков, контактов и прочего. Не знаю, зачем, очень китайская логика. И совершенно кривой интерфейс музыкального приложения.

Ну и тезисно по оставшимся встроенным приложениям: инструкция на английском, инженерный калькулятор, настройки той самой кнопки-помощника, фотогалерея, файловый менеджер (root на устройстве с завода, надо быть осторожным) и CarLink, который работает с Android-смартфонами только по проводу, а владельцам Apple повезло чуть больше. Приложение AUX, я так понял, для приема аудио- и видеосигнала с соответствующих входов.

Настройки

А вот настроек и дополнительных функций в магнитоле отсыпали по полной программе. Правда, упорядочены они очень по-китайски, смотрите сами. Скриншоты уже прилагаю выборочно.

WiFi. В этом разделе, как ни странно, не только сам WiFi, но и остальные параметры беспроводной связи. Я очень долго не мог запустить сим-карту, потом оказалось, что нужно предварительно убрать с неё пин-код в телефоне. Также не работает горячая смена сим-карт.

Device. Здесь находятся различные настройки устройства (как и в других категориях, в общем-то).

Подробнее:
Display — настройка яркости экрана, фоновой картинки, таймаута отключения экрана и, внезапно, скорости соединения с сетью в шторке.
Sound — писк сенсорных кнопок, тонкомпенсация, питание внешнего усилителя, общая коррекция громкости, параметры сабвуфера (громкость и диапазон частот), эквалайзер (о нем ниже) и зависимость громкости от скорости (у меня в машине есть отдельный провод для этого, но входа под него в магнитоле нет, видимо, считает по GPS).

GPS — показывает количество спутников GPS и Glonass и другую служебную информацию.

Storage — стандартная страница Android с информацией о памяти.
Apps — тоже стандартная страница настроек приложений.
USB Video Output Setting — подстройка размера кадра при использовании USB-адаптера для вывода изображения на отдельный экран (в комплект не входит).
USB Device Start — при включении магнитолы запускает Android Auto, если смартфон подключен.

General. Тут куча всяких мелких настроек и настроечек, подробности ниже.

Press any key to start — включение любой кнопкой на экране.
Brake Wire for video in motion — блокирует видеоплеер в движении.
Auto-start Navigation — если настроить по умолчанию приложение для навигации, оно будет запускаться при включении.
OSD Time — честно говоря, я не заметил, на что оно влияет.
Mirror view on reverse image — зеркалит картинку с задней камеры.
Mute audio when reversing — отключает звук при движении задним ходом.
Sound reduction when reversing — настройка приглушения звука при движении задним ходом.
Backlight Control — приглушение подсветки при включении фар или по времени.
Default Volume Switch — запоминать при выключении уровень звука или нет (у меня не запоминает вообще).
Default boot volume — уровень звука при включении магнитолы.
GPS Mix — не понял, что это, скорее всего A-GPS.
Sound mixing scale — компенсация разницы в громкости между радио и аудиоплеером.
Lantern settings — цвет подсветки кнопок.
Steering wheel settings — настройка подрулевых кнопок.

Navi App — приложение навигации по умолчанию.
Map Data Copy — что-то для копирования карт навигации, но я не понял, как оно работает.
Home Launcher Selection — выбор лаунчера (оболочки), если их установлено несколько.

Factory. Вот здесь настройки предусмотрительно заблокированы кодом 3368. В основном различные калибовки и тому подобное.

Touch Check — проверка сенсора.
Original Car Agreement — вот там я вообще мало что понял, но скриншоты сделал. Тут, видимо, только экспериментально проверять, что будет работать на каждой конкретной машине, что — не будет.

Car Model — выбор параметров CAN-шины, если подключена (через специальный адаптер, продается отдельно).
Antenna Normally on — питание антенны (если есть антенный усилитель).
HD Reversing Video Format — не знаю, что это.
Boot Screen Logo — очень приятное меню выбора загрузочного логотипа, весьма много марок машин в списке.
Set Screen — настройка экрана, можно поднять яркость, но лучше не увлекаться.
Touch Screen Calibration — понятно, калибровка сенсора
Panel Key Learning — можно откалибровать и переназначить сенсорные кнопки.
Front View — скорее всего для камеры-регистратора, но эт не точно.
Cancel the reverse into the front view — явно связано с предыдущим пунктом.
MCU Panel Key — ни на что не влияет, скорее всего переехало из другой модели.
Unknown Sources — разрешает установку программ с флэшки.
Door Lock interference — непонятно, еще и под паролем.
Reverse Power Supply — полярность, но непонятно, чего.
Volume Balance Settings — еще одна подстройка громкости для разных источников — радио, навигация, музыка и т.д.
MCU upgrade — обновление прошивки MCU, собственно.
Backlight Current — еще одна запароленная настройка.
Home Launcher Selection — снова выбор лаунчера, дублирует указанную ранее настройку.
USB Error Detection — не совсем понятно.
USB Protocol Selection — выбор между USB 2.0 и USB 1.1.
A key to export — экспорт настроек, правда, кнопки импорта нет.
Single 360 — что-то для парктроника.
Activation — при попытке нажатия выдает «Application not installed».
DVD Update — тоже не про эту модель.
TV Type — выбор подключаемого ТВ-тюнера.
Video Output Settings — снова калибровка вывода изображения.
OBD — включает и выключает, а что — непонятно.
Sleep Mode Setting — задержка спящего режима при выключении зажигания.
360 Switch — снова парктроник.
Backup test — что-то связанное с GPS.

User — здесь, в принципе, настройки, стандартные для многих версий Android, выделяется лишь последний пункт — Application Setting, там можно скрыть ненужные ярлыки приложений из главного меню.

System — тоже всё как в любом телефоне или планшете.

На этом настройки заканчиваются. Если вы знаете, что значат неопознанные мной настройки — пишите в комментах, добавлю в список.

Звук и его настройки.

Как я уже писал, у меня был опыт владения дешевой 2DIN магнитолой с Android и звук там был просто никакой. По поводу обозреваемой магнитолы были опасения, но, к счастью, они не оправдались.
Здесь за звук отвечает весьма приличная микросхема TDA7851, это один из лучших в своём классе усилителей, так что звук вполне хорош даже в моей машине, где аудиоподготовка и шумоизоляция не делались.
К тому же микросхема нагревается не сильно, после часа прослушивания на громкости 24 из 36 можно держать руку на радиаторе магнитолы. JVC X155 в таких же условиях перегревается и начинает хрипеть.
Звук четкий, прозрачный, нет каких-либо провалов или других заметных слуху проблем.
Тем более, что здесь заявлен DSP-процессор. Что производитель под этим подразумевает, отдельный чип или же программную обработку — не знаю, но настроек звука тут множество и они реально работают.

Первым пунктом идёт 16-полосный эквалайзер с 8 предустановками. В отличие от многих других устройств, регулировки эффективно и заметно влияют на звук.

Также можно включить тонкомпенсацию и раздельную регулировку передних и задних динамиков. Тонкомпенсация очень помогает сделать звук более насыщенным при прослушивании на невысокой громкости.

Следующая вкладка позволяет настроить объем звука. Интересный эффект.

На вкладке Bass Enhancement можно отрегулировать низкие частоты, хотя я не совсем понял принцип.

Далее — визуализированные настройки Balance/Fader. Тут всё понятно и наглядно.

Ну и еще одна настройка низких частот, можно их подрезать, если динамики не вытягивают басы.

Единственное, чего не хватает — раздельных настроек эквалайзера для радио и проигрывателя, как это сделано в JVC X155.

Что имеем по итогу:
Плюсы:
— мощная аппаратная платформа;
— качественный звук;
— множество функций и настроек.
Минусы:
— низкое разрешение экрана;
— некоторый хаос в настройках;
— дизайн интерфейса штатных приложений.

FAD :

(конец января 2018. После установки будет написано, что версия android 8, но это не так, это 6-я версия :rofl: ) (для открытия порта «5555» читаем выделенное жирным)

многие рекомендуют перед каждым обновлением делать сброс настроек (один из примеров «как это сделать» — выполнить пункты с 1 по 4)

Будьте внимательны при изменении в MCU типа а/м (марка а/м, тип кузова и т.д.)! Возможны проблемы с работой радио! вариант решения данной проблемы здесь, здесь

Видео от ув. Zalemor о получении рута: здесь (данный способ также подходит для получения root на 6.0.1, но предварительно для 6.0.1 необходимо открыть порт «5555» на самом ГУ (см. выше) через любой терминал (напр. такой, такой, такой — любой))

1. рекомендуемые места пропайки контактов при различного рода проблемах в работе устройства (проблемы с экраном, с работой WIFI, GPS и прочих) см. фото
2. на некоторых марках ГУ после установки «чужих» прошивок может появиться надпись о неработоспособности DVD и полностью пропасть звук — решение здесь
3. способ установки прошивки с разрешением 1024х600 на ГУ с 800х480 — здесь
4. вариант решения проблемы при появлении надписи «Last update not finished!» во время установки обновления прошивки здесь
5. на ГУ с цифровым усилителем после обновления прошивки может пропасть звук, решение здесь
6. вариант восстановления ГУ при уходе в bootloop: здесь
7. исправление импорта номеров записной книжки с + в номере и регистро-независимый поиск имен в списке контактов: здесь, еще некоторые варианты вариант 2, вариант 3
8. как заставить работать штатную звонилку через «OK, google» здесь, еще здесь
9. вариант смены лаунчера при неизвестном пароле на данную операцию:
10. Улучшения звука заменой tda7388:

    (ссылка на англоязычный отзыв о правильности данного решения)

11. Долгий процесс сканирования флешки на наличие mp3 файлов: здесь
12. Проблема пропадания подсветки дисплея, а также его мерцания:
13. Проблема с появлением белого ореола по контуру дисплея — нужно отрегулировать потенциометр в блоке ГУ
14. Настройка подсветки кнопок: здесь
15. Опыты подключения USB-модемов: 3G Huawei E1750, 3G Huawei E1550, 4G ZTE MF831, 3G zte mf192, 4g Huawei e3372h, ZTE MF192, MTS Huawei E171, Huawei E352
16. Автоматический вывод в сеть: здесь
17. Настройка радио под регион: здесь
18. Проблема часто подвисающего звука при работе любого плеера: здесь
19. Пример удлинения шлейфа дисплея здесь
20. Схема подключения, чтоб ГУ не включалось при автозапуске здесь
21. Улучшение микрофона, а также отключение штатного:
22. часто плохое качество приема радио связано с плохим заземлением/экранированием самого экрана, и при включении черного фона на экране качество радиоприема заметно улучшается
23. Еще одно решение плохого приема радио (наиболее актуально для а/м семейства «VAG») здесь
24. Проблема долгого сканирования флешки на наличие mp3 файлов:
25. отключение встроенного усилителя TDA при использовании линейных выходов (чтоб не грелся) здесь
26. Опыт использования системы TPMS (Система контроля давления в шинах) на наших ГУ:

любые bluetooth-кнопки или возможность управления со смартфона не поддерживаются нашими ГУ
совместимы только проводные кнопки, основанные на принципе изменения сопротивления, либо на подобии следующих (принцип действия тот же)

В общем ситуация такая. У меня сейчас магнитофон на андроид 6 Octa Core 2 Гб + 16 Гб. Как он работает мне не нравится. Подтупливает а при включении google maps впадает в кому из которой выходит зачаст… Читать дальше

Всем привет! Поставил рамку с парктроником и камерой, но вот беда. Поставил ее вверх ногами и соответственно картинка перевёрнута. Есть ли возможность это изменить в настройках? По другому рамка не ст… Читать дальше

В общем ехал сегодня по ямам, начал замечать, при попадании в яму моргает дисплей или цвета прыгают. В общем приехал домой и решил его снять. Как только снял — экран начал жить своей жизнью. После осн… Читать дальше

Всем привет! Изначально при подключении магнитофона оба + замкнул и подключил напрямую от аккумулятора. Естественно при выключенном зажигании магнитофон продолжал работать. Все меня устраивало, пока н… Читать дальше

Начал жутко глючить GPS. Не постоянно, иногда едешь — все отлично. Иногда начинает безбожно тупить и ездить по нему не возможно. С погодными условиями связать это не могу. У кого то был такой косяк? Н… Читать дальше

Всем здравствуйте! Имеется вот такая голова Как ее обновить? На офсайте прошивки только для новых нашел. А у меня только 4 ядра и проц атом, 2гига. Если кому не лень киньте в меня ссылкой плиз.

Доброго дня всем. Хотел спросить за фото на громкой связи, контакты скопировал а кто небуть пробывал что бы фото на звонок показывало. Можит кто делал.

Всем привет! Вчера поставил магнитолу joying. Сегодня она зависла и не грузится дальше надписи «android». Что делать? Как сбросить на заводские настройки?

Тема такая:когда мне проходит звонок, меня слышно, а я слушаю тишину!Если я звоню кому либо, то всё нормально!Единственное, что аналогично между этими ситуациями это то, что мне приходится прибавлять… Читать дальше

Всем привет. Греется магнитола при прослушивании громкой музыки до 90 градусов, далее начинает моргать экран. При включенном радио и средней громкости держится в районе 76 градусов. Темы с охлождением… Читать дальше

Ездил я сначала со штатной магнитолой, потом поставил 1DIN JVC c поддержкой USB, а потом надоело постоянно телефон совать в держатель, когда нужна навигация. Решил приобрести что-то с Android.
Был уже негативный опыт покупки дешевой 2DIN-магнитолы с 1ГБ оперативки, потому искал более мощную, а значит, быструю и актуальную на несколько лет модель.
Выбор пал на вот эту модель: JY-UQS04N4G.
В принципе, за эти деньги можно было что-то похожее купить в оффлайне, но нужна была именно такая конструкция.

Основные параметры:

Процессор: UIS7862, 8 ядер по 1.8гГц
Система: Android 10.0
Оперативная память: 4ГБ
Встроенная память: 64ГБ
Экран: 800х480
Усилитель: TDA7851, DSP
Радио: TDA7786
Беспроводная связь: Wi-Fi 2.4/5гГц, Bluetooth, 4G
Спутники: GPS/Glonass

Заказал я еще в конце мая, в начале июня пришла, но с заводским браком: правый задний канал выдавал вместо звука 4 вольта постоянного напряжения. К тому же, магнитола на средней громкости перегревалась и микросхема усилителя уходила в защиту, звук пропадал.
Пришлось долго объяснять диафрендам, чего я вообще от них хочу и доказывать, что это не машины у меня бракованные, а их магнитола.
В целом диалог был нормальным, но пытались выкручиваться, мол, то не можем деньги на карту вернуть, только на пэйпал, то еще что-то.
По итогу открыл спор, вмешался Алиэкспресс и я отправил магнитолу продавцу, вернул деньги и заказал заново, но в другом магазине.

Упаковка и комплектация

Включение, основные функции

Сразу хочу предупредить, что на устройстве я установил английский язык, так как качество перевода на русский не самое лучшее.

Загрузка в целом занимает 25 секунд, сначала показывает логотип JOYING, потом логотип Google.
Экран здесь 800х480, что даже при небольшом размере экрана в 6.2 дюйма выглядит мутновато и зернисто. Всё же за такую цену хотелось бы хотя бы 1280х720.
Матрица установлена TN и цвета бледноватые, впрочем, немного улучшить цветопередачу помогает режим Eye Comfort (на фото ниже слева этот режим включен, справа — выключен). Но в целом экран дискомфорта не вызывает. Он не хуже, чем в некоторых штатных автомагнитолах.

Рабочий стол и меню выглядят как-то не очень презентабельно, благо, его можно легко поменять на любой другой. Всё такое аляповато-цветное и координаты элементов поехавшие, как видно на примере виджетов. Виджеты и ярлыки можно передвигать и менять, других развлечений нет.
Шторка модифицированная, урезана до невозможности. Хотя это и к лучшему для автомагнитолы, я считаю.
А еще там видно пятнышко быстрого доступа. Еле нашел, где эту бесполезную вещь отключить, очень раздражала.

Аудиоплеер выглядит не совсем вырвиглазно, хотя можно было бы и продуманнее расположить элементы на экране. Ничего примечательного, FLAC читает, теги тоже (но не всегда). Виджет на рабочем столе кривой, вроде должен показывать обложку альбома, но показывает всё время встроенную. Случайное воспроизведение песен есть, вменяемая навигация по списка и папкам. Свои списки составлять нельзя, только добавлять в избранное.
Кнопка эквалайзера ссылается на страницу настроек DSP (об этом — позже).

Приложение радио тоже выглядит неплохо, кроме того, что тексты RDS маловаты размером. Имеется 3 диапазона FM и два АМ. FM в зависимости от региона (выставляется в настройках) либо 65-75мГц либо 85-108. АМ — 522-1620 кГц.
Можно запоминать и подписывать станции. Нижняя строка с кнопками листается влево-вправо.
Ловится не очень хорошо, но, во-первых, у нас в городе в целом радио ловится не очень, во-вторых — я не подключил питание антенны.

Видеоплеер вообще имеет странный набор функций. Например, выбрать звуковую дорожку нельзя, пропорции видео не соблюдаются. Зато он самоблокируется во время езды и может сворачиваться в бесполезное на таком экране плавающее окошко, при сворачивании автоматически переключается на следующее видео (зачем?). Файлы загружает и воспроизводит быстро, даже с загрузкой и перемоткой 11-гигабайтного фильма проблем не возникло.

Приложений, связанных с Bluetooth, здесь два: одно для воспроизведения музыки, другое для звонков, контактов и прочего. Не знаю, зачем, очень китайская логика. И совершенно кривой интерфейс музыкального приложения.

Ну и тезисно по оставшимся встроенным приложениям: инструкция на английском, инженерный калькулятор, настройки той самой кнопки-помощника, фотогалерея, файловый менеджер (root на устройстве с завода, надо быть осторожным) и CarLink, который работает с Android-смартфонами только по проводу, а владельцам Apple повезло чуть больше. Приложение AUX, я так понял, для приема аудио- и видеосигнала с соответствующих входов.

А вот настроек и дополнительных функций в магнитоле отсыпали по полной программе. Правда, упорядочены они очень по-китайски, смотрите сами. Скриншоты уже прилагаю выборочно.

Подробнее:
Display — настройка яркости экрана, фоновой картинки, таймаута отключения экрана и, внезапно, скорости соединения с сетью в шторке.
Sound — писк сенсорных кнопок, тонкомпенсация, питание внешнего усилителя, общая коррекция громкости, параметры сабвуфера (громкость и диапазон частот), эквалайзер (о нем ниже) и зависимость громкости от скорости (у меня в машине есть отдельный провод для этого, но входа под него в магнитоле нет, видимо, считает по GPS).

General. Тут куча всяких мелких настроек и настроечек, подробности ниже.

Factory. Вот здесь настройки предусмотрительно заблокированы кодом 3368. В основном различные калибовки и тому подобное.

Touch Check — проверка сенсора.
Original Car Agreement — вот там я вообще мало что понял, но скриншоты сделал. Тут, видимо, только экспериментально проверять, что будет работать на каждой конкретной машине, что — не будет.

User — здесь, в принципе, настройки, стандартные для многих версий Android, выделяется лишь последний пункт — Application Setting, там можно скрыть ненужные ярлыки приложений из главного меню.

Звук и его настройки.

Как я уже писал, у меня был опыт владения дешевой 2DIN магнитолой с Android и звук там был просто никакой. По поводу обозреваемой магнитолы были опасения, но, к счастью, они не оправдались.
Здесь за звук отвечает весьма приличная микросхема TDA7851, это один из лучших в своём классе усилителей, так что звук вполне хорош даже в моей машине, где аудиоподготовка и шумоизоляция не делались.
К тому же микросхема нагревается не сильно, после часа прослушивания на громкости 24 из 36 можно держать руку на радиаторе магнитолы. JVC X155 в таких же условиях перегревается и начинает хрипеть.
Звук четкий, прозрачный, нет каких-либо провалов или других заметных слуху проблем.
Тем более, что здесь заявлен DSP-процессор. Что производитель под этим подразумевает, отдельный чип или же программную обработку — не знаю, но настроек звука тут множество и они реально работают.

Единственное, чего не хватает — раздельных настроек эквалайзера для радио и проигрывателя, как это сделано в JVC X155.

Что имеем по итогу:
Плюсы:
— мощная аппаратная платформа;
— качественный звук;
— множество функций и настроек.
Минусы:
— низкое разрешение экрана;
— некоторый хаос в настройках;
— дизайн интерфейса штатных приложений.

Спасибо за просмотр(если конечно дочитали до конца)
PS
котика забыл

PSPS
вот что показала программа Port_Tool

===PortTool Log v. 1, 0, 0, 9 ===
PortTool execution path: Storage CardPortToolPortTool.exe
CPU: ARM rev.5
Path to navi:
USB: [Async/Flash card/CardReader]
UUID in About: [yes/no]
Internet: [yes/no]
RAM: total: 113 Mb, avail: 96 Mb
UUID: 16 byte: D0 C7 0C 60 3A DE 41 54 — 31 30 58 30 42 44 5F 30 (D0C70C603ADE41543130583042445F30)
Screen: 800×480 16 bit
OS Version: 6
Battery percent: 0
wininet.dll: yes
OEM info: ‘BSP Version: AVCE6EVB_Rel1.00.5.10’ 70 byte: 42 00 53 00 50 00 20 00 56 00 65 00 72 00 73 00 69 00 6F 00 6E 00 3A 00 20 00 41 00 56 00 43 00 45 00 36 00 45 00 56 00 42 00 5F 00 52 00 65 00 6C 00 31 00 2E 00 30 00 30 00 2E 00 35 00 2E 00 31 00 30 00 00 00
THUMB: yes
FlashCards
name: ResidentFlash
name: DSK1:
Disk size: 5.47 Mb 5740544 bytes
flashID: none
name: Storage Card
name: DSK2:
Disk size: 960.23 Mb 1006878720 bytes
flashID: 32 34 39 33 37 35 38 43 00 00. 38 38
Mapping: TIMEOUT!
Mapping: Failed
Mapping time: 90 sec, 0 %
GPS:
Port: COM1:
Rate: 57600
Port: COM2:
Rate: 57600
Port: COM8:
Rate: 57600
String test: Ok
System date/time: (1:23:11 AM, 10/23/2016)
==================
======!CANCELED!=======

Дополнение от 2-12-2016
на 4пда есть инструкция по подключению 3G модема
и прошивка с корректировкой времени

Обратная

камера

Фронтальная

камера

Контроль давления

в шинах

Горячие продукты Deal

JOYING 9″ автомагнитола тойота королла 120 2003 — 2011 Bluetooth 4.2

JOYING магнитола ниссан X trail Qashqai 2014+ с 10.1″ Съемный экран

JOYING 2012 — 2016 магнитола киа рио 3 сорренто 9-дюймовый экран Цифровой аудио выход

JOYING 8″ автомагнитола 2 Din автомобильная развлекательная система с DSP SPDIF

JOYING IPS 8.8 дюймов автомагнитола 1 din Восьмиядерный-Android 8.1

Joying 8″ автомагнитола volkswagen Polo пассат Jetta штатные автомагнитолы

JOYING 10.1″ VW автомагнитолы магнитола golf GPS 2+32GB устройство

JOYING 7″ 1 Din Android 8.1.0 Автомагнитола с навигацией 4+64GB

JOYING 7″ 2 Din автомагнитола Android 8.1 4ГБ+64ГБ с навигацией

Magiccart Products Tab

• Best Seller
• Featured Products
• Latest Products

Joying Extra Fee

JOYING магнитола Mercedes Benz Vito 2006-2012 Android auto и CarPlay

JOYING BMW E90 магнитола 2005-2012 с 4 ГБ + 64 ГБ

JOYING автомагнитола BMW E39 1995-2003 С Bluetooth 5.1

JOYING магнитолы Audi A3 2003-2012 Система навигации Android

JOYING штатная магнитола Skoda SuperB 2015+ встроенный модуль DSP и 4G

JOYING Skoda Octavia 2009-2013 автомобиль магнитола для автокондиционирования

JOYING лучшие автомагнитолы for Skoda Octavia 2009-2013 с ручным кондиционером

JOYING автомагнитола for Skoda Octavia 2013-2018 with Android auto Carplay

Бесплатная доставка

Безопасная оплата

Центр помощи

2-года гарантии

B 1102-1106 Datang Era Qinglong Road, Longhua New District Shenzhen Guangdong 518000 China

Оплата Принять

Новостная рассылка

Получайте мгновенные обновления о наших новых продуктах и специальных акциях!

Читайте также:

• Загорается желтая масленка опель вектра с
• Форд фьюжн порвался ремень
• Гремят суппорта на волге
• Калибровка стрелок ниссан х трейл т30
• Подкапотное пространство киа сид 2019

Joying UIS7862 System Car Stereo Latest Update

Note: this update is only workable for the UIS7862 System car radio. Please contact us if you are not clear your head unit system.
otherwise the head unit will be damaged.

---

Following is the updated file (2023-5-15) for Android 10.0 Car Stereo.

PS: Optimizing the head unit system by updating the system.

Notice: After system updating, you need to reboot the head unit.

Pls Attention:

Updated to this Version(2023-5-15), you cannot back to the previous version. The previous version firmware update is disabled.

1) Here is the firmware for resolution 800*480 models

Updated file please click Here

Applicable Radio Models: UQS04N4G, UQS04N4G-B,UQ126N4G

2) Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/old UI

Updated file please click Here

Applicable Radio Models:
Universal 1Din: UQS03N4G, UQS03N4G-B, UQS01N4G-H, UQS15N4G, UQS15N6G
Universal 2Din: UQ135N4G, UQ128N4G, UQ138N4G-H, UQD15N4G, UQD15N6G
For special models: VQ130N4GN, VQ131N4GN, TQ125N4G, TQ138N4G, TQ139N4G, JQ002N4G, HQ135N4G, NQ135N4G
Some plug-and-play head unit models with 1024*600, and 1280*720 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us first.　

3) Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/New UI

Updated file please click Here

Applicable Radio Models:  UQS03N4G-B-DA, UQS15N4G-DA, UQS15N6G-DA, UQ135N4G-DA, UQD15N4G-DA, UQD15N6G-DA

4) Here is the firmware for 9″ or 10 Inch 1280*720 model with MIPI screen/old UI (As below example)

Updated file please click Here

5) Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/New UI (As below example)

Updated file please click Here

6) Here is the firmware for 9 inch 1280*720 model without MIPI screen (As below example)

Updated file please click Here

7) Here is the firmware for 10.1″ 1920*1200:

Updated files please click Here.

Applicable Radio Models:  UQS10N4G-H, UQS10N6G-H, UQD10N4G-H, UQD10N6G-H

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Radio Models: HQS01N4G-1, HQS02N4G-1

9) Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Radio Models: HQS01N4G-2, HQS02N4G-2, TQ161N4G

10) Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for old UI:

Updated file please click Here

Applicable Radio Models: UQS80N4G, UQS80N6G, UQS10N4G, UQS10N6G, UQD80N4G, UQD80N6G, UQD80N4G, UQD80N6G, TQD80N4G

11) Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for new UI:

Updated file please click Here

Applicable Radio Models: UQS80N4G-DA, UQS80N6G-DA, UQS10N4G-DA, UQS10N6G-DA, UQS07N4G-B, UQS07N8G-B, UQS08N4G-B, UQS08N8G-B, UQD80N4G-DA, UQD80N6G-DA, UQD10N4G-DA, UQD80N6G-DA, NQD10N4G-DA VQD10N4G-DA

12) Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4G-R

13) Here is the firmware for 10.1 inch 1280*800 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4GN-R

14) Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Car Models: UQS11N4G, UQS11N6G, UQS11N8G-H, UQD11N4G, UQD11N6G, UQD11N8G-H, VQ116N8G-H

15) Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Car Models: UQD13N6G-R

---

Following is the updated file (2022-10-27) for Android 10.0 Car Stereo.

PS: Optimizing the head unit system by updating the system.

Notice: After system updating, you need to reboot the head unit.

Pls Attention:

Updated to this Version(2022-10-27), you cannot back to the previous version. The previous version firmware update is disabled.

1) Here is the firmware for resolution 800*480 models

Updated file please click Here

Applicable Radio Models: UQS04N4G, UQS04N4G-B,UQ126N4G

2) Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/old UI

Updated file please click Here

Applicable Radio Models:
Universal 1Din: UQS03N4G, UQS03N4G-B, UQS01N4G-H, UQS15N4G, UQS15N6G
Universal 2Din: UQ135N4G, UQ128N4G, UQ138N4G-H, UQD15N4G, UQD15N6G
For special models: VQ130N4GN, VQ131N4GN, TQ125N4G, TQ138N4G, TQ139N4G, JQ002N4G, HQ135N4G, NQ135N4G
Some plug-and-play head unit models with 1024*600, and 1280*720 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us first.　

3) Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/New UI

Updated file please click Here

Applicable Radio Models:  UQS03N4G-B-DA, UQS15N4G-DA, UQS15N6G-DA, UQ135N4G-DA, UQD15N4G-DA, UQD15N6G-DA

4) Here is the firmware for 9″ or 10 Inch 1280*720 model with MIPI screen/old UI (As below example)

Updated file please click Here

5) Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/New UI (As below example)

Updated file please click Here

6) Here is the firmware for 9 inch 1280*720 model without MIPI screen (As below example)

Updated file please click Here

7) Here is the firmware for 10.1″ 1920*1200:

Updated files please click Here.

Applicable Radio Models:  UQS10N4G-H, UQS10N6G-H, UQD10N4G-H, UQD10N6G-H

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Radio Models: HQS01N4G-1, HQS02N4G-1

9) Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Radio Models: HQS01N4G-2, HQS02N4G-2, TQ161N4G

10) Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for old UI:

Updated file please click Here

Applicable Radio Models: UQS80N4G, UQS80N6G, UQS10N4G, UQS10N6G, UQD80N4G, UQD80N6G, UQD80N4G, UQD80N6G, TQD80N4G

11) Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for new UI:

Updated file please click Here

Applicable Radio Models: UQS80N4G-DA, UQS80N6G-DA, UQS10N4G-DA, UQS10N6G-DA, UQS07N4G-B, UQS07N8G-B, UQS08N4G-B, UQS08N8G-B, UQD80N4G-DA, UQD80N6G-DA, UQD10N4G-DA, UQD80N6G-DA, NQD10N4G-DA VQD10N4G-DA

12) Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4G-R

13) Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Car Models: UQS11N4G, UQS11N6G, UQS11N8G-H, UQD11N4G, UQD11N6G, UQD11N8G-H, VQ116N8G-H

14) Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Car Models: UQD13N6G-R

---

Following are the file for updating to Android 12.0 system (2022-8-15).

Here is the firmware for resolution 800*480 models

Updated file please click Here

Applicable Radio Models: UQS04N4G, UQS04N4G-B,UQ126N4G

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/old UI

Updated file please click Here

Applicable Radio Models:

Universal 1Din: UQS03N4G, UQS03N4G-B, UQS01N4G-H, UQS15N4G, UQS15N6G
Universal 2Din: UQ135N4G, UQ128N4G, UQ138N4G-H, UQD15N4G, UQD15N6G
For special models: VQ130N4GN, VQ131N4GN, TQ125N4G, TQ138N4G, TQ139N4G, JQ002N4G, HQ135N4G, NQ135N4G
Some plug and play head unit model with 1024*600 ,1280*720 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us firstly.

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/New UI

Updated file please click Here

Applicable Radio Models: UQS03N4G-B-DA, UQS15N4G-DA, UQS15N6G-DA, UQ135N4G-DA, UQD15N4G-DA, UQD15N6G-DA

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/old UI (As below example)

Updated file please click Here

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/New UI (As below example)

Updated file please click Here

Here is the firmware for 9 inch 1280*720 model without MIPI screen (As below example)

Updated file please click Here

Here is the firmware for 10.1″ 1920*1200:

Updated files please click Here.

Applicable Radio Models: UQS10N4G-H, UQS10N6G-H, UQD10N4G-H, UQD10N6G-H

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Radio Models: HQS01N4G-1, HQS02N4G-1

Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Radio Models: HQS01N4G-2, HQS02N4G-2, TQ161N4G

Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for old UI:

Updated file please click Here

Applicable Radio Models: UQS80N4G, UQS80N6G, UQS10N4G, UQS10N6G, UQD80N4G, UQD80N6G, UQD80N4G, UQD80N6G, TQD80N4G

Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for new UI:

Updated file please click Here

Applicable Radio Models: UQS80N4G-DA, UQS80N6G-DA, UQS10N4G-DA, UQS10N6G-DA, UQS07N4G-B, UQS07N8G-B, UQS08N4G-B, UQS08N8G-B, UQD80N4G-DA, UQD80N6G-DA, UQD10N4G-DA, UQD80N6G-DA, NQD10N4G-DA, VQD10N4G-DA

Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Radio Models: UQD10N4G-R

Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Radio Models: UQS11N4G, UQS11N6G, UQS11N8G-H, UQD11N4G, UQD11N6G, UQD11N8G-H, VQ116N8G-H

Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Radio Models: UQD13N6G-R

Pls Attention:

1) After system updating, you must need to reboot the head unit.

2) You will have the USB network sharing function after system update. your network speed will be improved better by this function.

(PS: You need to update your UIS7862 head unit with «2022-6-27» file firstly and then update to android 12.0 system. otherwise, the USB network sharing function cannot be used)

Steps for USB Tethering connection:

For Iphone:

1. Pls turn on your iPhone Cellular Data and Personal Hotspot.
2. Connect your iPhone to your joying item via USB cable. It will show a sentence “ Trust This Computer?”, please choose trust.
* Make sure to disable automatic wireless connections, so your JOYING unit doesn’t try connecting with other networks.
3.Open your JOYING Android radio’s Network to make sure it’s connected. If it is connected successfully, it will have link icon at top right in JOYING radio’s screen.

For Android Phone:

1. Pls connect your phone to internet via Cellular Data or wifi.
2. Connect your mobile device to your Joying unit via USB cable.
3. Turn on USB tethering (on Android).
* Make sure to disable automatic wireless connections, so your JOYING unit doesn’t try connecting with other networks.
4.Open your JOYING Android radio’s Network to make sure it’s connected. If it is connected successfully, it will have link icon at top right in JOYING radio’s screen.

Details please check below video:

Note:
1)“USB Tethering ” function cannot work with Car-link function at the same time.
2)When you switch the «car-link app» to “USB Tethering ” , you need to end car-link app, then you can use “USB Tethering ” again. If you still cannot make Internet access, please displug and replug your phone.
3)If you’re having trouble with the connection, try plugging your phone into a different USB port, or using a different cable.

Any questions, please email us support@joyingauto.com.

---

Following is the updated file (2022-8-15) for Android 10.0 Car Stereo.

PS: Optimizing the head unit system by updating the system.

Notice: After system updating, you need to reboot the head unit.

Pls Attention:

1.Updated to this Version(2022-8-15), you cannot back to the previous version.The previous version firmware update is disabled.

2.This is the Android 10 version update, updated to this Android 10 version(2022-8-15), you need to update the latest Android 12 version(2022-8-15) to get the USB tethering function again. The previous Android 12 version is disabled.

3.Updated to this version(2022-8-15), The radio only has the JOYING boot logo available, no other selected car logo in the setting, you cannot customzied the carlogo yourself also.

Pls think it over before the firmware update.

Here is the firmware for resolution 800*480 models

Updated file please click Here

Applicable Radio Models: UQS04N4G, UQS04N4G-B,UQ126N4G

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/old UI

Updated file please click Here

Applicable Radio Models:
Universal 1Din: UQS03N4G, UQS03N4G-B, UQS01N4G-H, UQS15N4G, UQS15N6G
Universal 2Din: UQ135N4G, UQ128N4G, UQ138N4G-H, UQD15N4G, UQD15N6G
For special models: VQ130N4GN, VQ131N4GN, TQ125N4G, TQ138N4G, TQ139N4G, JQ002N4G, HQ135N4G, NQ135N4G
Some plug and play head unit model with 1024*600 ,1280*720 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us firstly.　

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/New UI

Updated file please click Here

Applicable Radio Models:  UQS03N4G-B-DA, UQS15N4G-DA, UQS15N6G-DA, UQ135N4G-DA, UQD15N4G-DA, UQD15N6G-DA

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/old UI (As below example)

Updated file please click Here

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/New UI (As below example)

Updated file please click Here

Here is the firmware for 9 inch 1280*720 model without MIPI screen (As below example)

Updated file please click Here

Here is the firmware for 10.1″ 1920*1200:

Updated files please click Here.

Applicable Radio Models:  UQS10N4G-H, UQS10N6G-H, UQD10N4G-H, UQD10N6G-H

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Radio Models: HQS01N4G-1, HQS02N4G-1

Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Radio Models: HQS01N4G-2, HQS02N4G-2, TQ161N4G

Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for old UI:

Updated file please click Here

Applicable Radio Models: UQS80N4G, UQS80N6G, UQS10N4G, UQS10N6G, UQD80N4G, UQD80N6G, UQD80N4G, UQD80N6G, TQD80N4G

Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for new UI:

Updated file please click Here

Applicable Radio Models: UQS80N4G-DA, UQS80N6G-DA, UQS10N4G-DA, UQS10N6G-DA, UQS07N4G-B, UQS07N8G-B, UQS08N4G-B, UQS08N8G-B, UQD80N4G-DA, UQD80N6G-DA, UQD10N4G-DA, UQD80N6G-DA, NQD10N4G-DA VQD10N4G-DA

Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4G-R

Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Car Models: UQS11N4G, UQS11N6G, UQS11N8G-H, UQD11N4G, UQD11N6G, UQD11N8G-H, VQ116N8G-H

Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Car Models: UQD13N6G-R

---

Following are the file for updating to Android 12.0 system.

Here is the firmware for resolution 800*480 models

Updated file please click Here

Applicable Car Models: UQS04N4G, UQS04N4G-B,UQ126N4G

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/old UI

Updated file please click Here

Applicable Car Models:JY-UQ135N4G, JY-UQ128N4G, JY-UQ138N4G-H, JY-UQS01N4G-H, JY-UQS03N4G, JY-UQS03N4G-B, JY-VQ131N4GN, JY-TQ138N4G, JY-VQ130N4GN,JY-TQ125N4G,JY-JQ002N4G
Some plug and play head unit model with 1024*600 ,1280*720 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us firstly.

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/New UI

Updated file please click Here

Applicable Car Models:JY-UQ135N4G-DA,JY-UQS03N4G-B-DA

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/old UI (As below example)

Updated file please click Here

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/New UI (As below example)

Updated file please click Here

Here is the firmware for 9 inch 1280*720 model without MIPI screen (As below example)

Updated file please click Here

Here is the firmware for 10.1″ 1920*1200:

Updated files please click Here.

Applicable Car Models: UQD10N4G-H, UQS10N4G-H

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-1, HQS02N4G-1

Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-2, HQS02N4G-2

Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for old UI:

Updated file please click Here

Applicable Car Models: UQD10N4G,UQS10N4G,UQD10N6G,UQS10N6G,UQS80N4G,UQD80N4G, JY-UQS07N4G-B,UQS08N4G-B,TQD80N4G

Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for new UI:

Updated file please click Here

Applicable Car Models: JY-UQD80N4G-DA,JY-UQS80N4G-DA,UQD10N4G-DA,UQS10N4G-DA,JY-UQS07N4G-B,UQS08N4G-B

Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4G-R

Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Car Models: UQD11N4G,UQS11N4G,UQD116G,UQS11N6G,UQD11N8G-H,UQS11N8G-H

Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Car Models: UQD13N6G-R

Pls Attention:

1) After system updating, you must need to reboot the head unit.

2) You will have the USB network sharing function after system update. your network speed will be improved better by this function.

(PS: You need to update your UIS7862 head unit with «2022-6-27» file firstly and then update to android 12.0 system. otherwise, the USB network sharing function cannot be used)

Steps for USB Tethering connection:

For Iphone:

1. Pls turn on your iPhone Cellular Data and Personal Hotspot.
2. Connect your iPhone to your joying item via USB cable. It will show a sentence “ Trust This Computer?”, please choose trust.
* Make sure to disable automatic wireless connections, so your JOYING unit doesn’t try connecting with other networks.
3.Open your JOYING Android radio’s Network to make sure it’s connected. If it is connected successfully, it will have link icon at top right in JOYING radio’s screen.

For Android Phone:

1. Pls connect your phone to internet via Cellular Data or wifi.
2. Connect your mobile device to your Joying unit via USB cable.
3. Turn on USB tethering (on Android).
* Make sure to disable automatic wireless connections, so your JOYING unit doesn’t try connecting with other networks.
4.Open your JOYING Android radio’s Network to make sure it’s connected. If it is connected successfully, it will have link icon at top right in JOYING radio’s screen.

Details please check below video:

Note:
1)“USB Tethering ” function cannot work with Car-link function at the same time.
2)When you switch the «car-link app» to “USB Tethering ” , you need to end car-link app, then you can use “USB Tethering ” again. If you still cannot make Internet access, please displug and replug your phone.
3)If you’re having trouble with the connection, try plugging your phone into a different USB port, or using a different cable.

Any questions, please email us support@joyingauto.com.

---

Following is the updated file (2022-6-27) for Android 10.0 Car Stereo.

PS: Optimizing the head unit system by updating the system.

Notice: After system updating, you need to reboot the head unit.

Here is the firmware for resolution 800*480 models

Updated file please click Here

Applicable Car Models: UQS04N4G, UQS04N4G-B,UQ126N4G

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/old UI

Updated file please click Here

Applicable Car Models:JY-UQ135N4G, JY-UQ128N4G, JY-UQ138N4G-H, JY-UQS01N4G-H, JY-UQS03N4G, JY-UQS03N4G-B, JY-VQ131N4GN, JY-TQ138N4G, JY-VQ130N4GN,JY-TQ125N4G,JY-JQ002N4G
Some plug and play head unit model with 1024*600 ,1280*720 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us firstly.

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/New UI

Updated file please click Here

Applicable Car Models:JY-UQ135N4G-DA,JY-UQS03N4G-B-DA

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/old UI (As below example)

Updated file please click Here

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/New UI (As below example)

Updated file please click Here

Here is the firmware for 9 inch 1280*720 model without MIPI screen (As below example)

Updated file please click Here

Here is the firmware for 10.1″ 1920*1200:

Updated files please click Here.

Applicable Car Models: UQD10N4G-H, UQS10N4G-H

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-1, HQS02N4G-1

Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-2, HQS02N4G-2

Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for old UI:

Updated file please click Here

Applicable Car Models: UQD10N4G,UQS10N4G,UQD10N6G,UQS10N6G,UQS80N4G,UQD80N4G, JY-UQS07N4G-B,UQS08N4G-B,TQD80N4G

Here is the firmware for 8″ or 9″ or 10.1″ with 1280*800 for new UI:

Updated file please click Here

Applicable Car Models: JY-UQD80N4G-DA,JY-UQS80N4G-DA,UQD10N4G-DA,UQS10N4G-DA,JY-UQS07N4G-B,UQS08N4G-B

Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4G-R

Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Car Models: UQD11N4G,UQS11N4G,UQD116G,UQS11N6G,UQD11N8G-H,UQS11N8G-H

Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Car Models: UQD13N6G-R

---

Following is the updated file (2022-3-3) for Android 10.0 Car Stereo.

Here is the firmware for resolution 800*480 models

Updated file please click Here

Applicable Car Models: UQS04N4G, UQS04N4G-B,UQ126N4G

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/old UI

Updated file please click Here

Applicable Car Models:JY-UQ135N4G, JY-UQ128N4G, JY-UQ138N4G-H, JY-UQS01N4G-H, JY-UQS03N4G, JY-VQ131N4GN, JY-TQ138N4G, JY-VQ130N4GN,JY-TQ125N4G,JY-JQ002N4G
Some plug and play head unit model with 1024*600 ,1280*720 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us firstly.

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen/New UI

Updated file please click Here

Applicable Car Models:JY-UQ135N4G-DA,JY-UQS03N4G-B-DA

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/old UI (As below example)

Updated file please click Here

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen/New UI (As below example)

Updated file please click Here

Here is the firmware for 9 inch 1280*720 model without MIPI screen (As below example)

Updated file please click Here

Here is the firmware for 10.1″ 1920*1200:

Updated files please click Here.

Applicable Car Models: UQD10N4G-H, UQS10N4G-H

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-1, HQS02N4G-1

Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-2, HQS02N4G-2

Here is the firmware for 8″ or 10.1″ with 1280*800 for old UI:

Updated file please click Here

Applicable Car Models: UQD10N4G,UQS10N4G,UQD10N6G,UQS10N6G,UQS80N4G,UQD80N4G

Here is the firmware for 8″ or 10.1″ with 1280*800 for new UI:

Updated file please click Here

Applicable Car Models: JY-UQD80N4G-DA,JY-UQS80N4G-DA,UQD10N4G-DA,UQS10N4G-DA

Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4G-R

Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Car Models: UQD11N4G,UQS11N4G,UQD116G,UQS11N6G,UQS11N8G-H.UQD11N8G-H

Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Car Models: UQD13N6G-R

---

Following is the updated file (2021-7-5) for Android 10.0 Car Stereo.

Improved feature:

*Improve the head unit EQ

*Improve the car-link function

*Improve the canbus agreement

*Update the Google agreement

*Improve the touch screen problem

---

Here is the firmware for resolution 800*480 models

Updated file please click Here

Applicable Car Models: UQS04N4G, UQS04N4G-B

Here is the firmware for resolution 1024*600 ,1280*720 models without auto-rotated screen

Updated file please click Here

Applicable Car Models:JY-UQ135N4G, JY-UQ128N4G, JY-UQ138N4G-H, JY-UQS01N4G-H, JY-UQS03N4G, JY-VQ131N4GN, JY-TQ138N4G, JY-VQ130N4GN,JY-TQ125N4G,JY-JQ002N4G
Some plug and play head unit model with 1024*600 ,1280*720 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us firstly.

Here is the firmware for 9 or 10 Inch 1280*720 model with MIPI screen (As below example)

Updated file please click Here

Here is the firmware for 9 inch 1280*720 model without MIPI screen (As below example)

Updated file please click Here

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-1, HQS02N4G-1

Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-2, HQS02N4G-2

Here is the firmware for 8″ or 10.1″ with 1280*800:

Updated file please click Here

Applicable Car Models: UQD10N4G,UQS10N4G,UQD10N6G,UQS10N6G,UQS80N4G,UQD80N4G

Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4G-R

Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Car Models: UQD11N4G,UQS11N4G,UQD116G,UQS11N6G

Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Car Models: UQD13N6G-R

---

---

Following is the updated file (2021-3-9) for Android 10.0 Car Stereo.

Improved feature:

*Improve the original car agreement

*During Bluetooth calling, will hear from the sound after 3 seconds

---

Here is the firmware for resolution 1024*600 ,1280*720,800*480 models without auto-rotated screen

Updated file please click Here

Applicable Car Models:JY-UQS04N4G, JY-UQS04N4G-B,JY-UQ135N4G, JY-UQ128N4G, JY-UQ138N4G-H, JY-UQS01N4G-H, JY-UQS03N4G, JY-VQ131N4GN, JY-TQ138N4G, JY-VQ130N4GN,JY-TQ125N4G,JY-JQ002N4G
Some plug and play head unit model with 1024*600 ,1280*720 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us firstly.

Here is the firmware for 9 inch 1280*720 model with MIPI screen (As below example)

Updated file please click Here

Here is the firmware for 9 inch 1280*720 model without MIPI screen (As below example)

Updated file please click Here

Here is the firmware for 10.1 inch 1280*800 without auto-rotated screen:

Updated file please click Here

Applicable Car Models: UQD10N4G,UQS10N4G

Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4G-R

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-1, HQS02N4G-1

Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-2, HQS02N4G-2

Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Car Models: UQD11N4G,UQS11N4G,UQD116G,UQS11N6G

Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Car Models: UQD13N6G-R

---

---

Following is the updated file (2021-01-19) for Android 10.0 Car Stereo.

Improved feature:

Bluetooth volume increasing

System optimization

---

Here is the firmware for resolution 1024*600 ,1280*720,800*480 models without auto-rotated screen

Updated file please click Here

Applicable Car Models:JY-UQS04N4G, JY-UQS04N4G-B,JY-UQ135N4G, JY-UQ128N4G, JY-UQ138N4G-H, JY-UQS01N4G-H, JY-UQS03N4G, JY-VQ131N4GN, JY-TQ138N4G, JY-VQ130N4GN,JY-TQ125N4G,JY-JQ002N4G
Some plug and play head unit model with 1024*600 ,1280*720,800*480 models, Honda, Jeep, VW, Nissan, Subaru, BMW, Benz, Peugeot and so on. if you are not sure, you can contact us firstly.

Here is the firmware for 9 inch 1280*720 model with MIPI screen:

Updated file please click Here

Here is the firmware for 9 inch 1280*720 model without MIPI screen:

Updated file please click Here

Here is the firmware for 10.1 inch 1280*800 without auto-rotated screen:

Updated file please click Here

Applicable Car Models: UQD10N4G,UQS10N4G

Here is the firmware for 10.1 inch 1280*720 with auto-rotated screen:

Updated files please click Here

Applicable Car Models: UQD10N4G-R

Here is the firmware for 8.8/10.25 inch1280*480 with old UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-1, HQS02N4G-1

Here is the firmware for 8.8/10.25 inch1280*480 with new UI:

Updated files please click Here

Applicable Car Models: HQS01N4G-2, HQS02N4G-2

Here is the firmware for 11.6 inch 1920*1080 resolution:

Updated files please click Here

Applicable Car Models: UQD11N4G,UQS11N4G,UQD116G,UQS11N6G

Here is the firmware for 13.3 inch 1920*1080 with auto-rotated screen::

Updated files please click Here

Applicable Car Models: UQD13N6G-R

Have any problems during update , please contact us support@joyingauto.com. we will try best to help you .

Ездил я сначала со штатной магнитолой, потом поставил 1DIN JVC c поддержкой USB, а потом надоело постоянно телефон совать в держатель, когда нужна навигация. Решил приобрести что-то с Android.
Был уже негативный опыт покупки дешевой 2DIN-магнитолы с 1ГБ оперативки, потому искал более мощную, а значит, быструю и актуальную на несколько лет модель.
Выбор пал на вот эту модель: JY-UQS04N4G.
В принципе, за эти деньги можно было что-то похожее купить в оффлайне, но нужна была именно такая конструкция.

Основные параметры:

Процессор: UIS7862, 8 ядер по 1.8гГц
Система: Android 10.0
Оперативная память: 4ГБ
Встроенная память: 64ГБ
Экран: 800х480
Усилитель: TDA7851, DSP
Радио: TDA7786
Беспроводная связь: Wi-Fi 2.4/5гГц, Bluetooth, 4G
Спутники: GPS/Glonass

Подтверждение покупки:

Дошла быстро, за 8 дней, но есть нюанс:

Упаковка и комплектация

Магнитола пришла в коробке, заклеенной фирменным скотчем, в которой была коробка, в которой была коробка. И магнитола.
Никаких опознавательных знаков и картинок на коробках не было.
Вес посылки 2.05 кг, самой магнитолы примерно 1.8 кг в зависимости от того, что к ней подключено.


В третьей коробке оказался экран для магнитолы и часть кабелей.

Всё, что нашлось в коробках. Ниже рассмотрю подробнее каждый элемент.

Сам основной блок магнитолы. Спереди спрятался шлейф с разъемом экрана, 4 гнезда креплений экрана и гнездо microSD. Сверху наклейка с пояснениями к проводам. Ну и установочная рамка, а вот ключи для вытаскивания — не положили.

А вот так выглядит с обратной стороны. Тут имеется огромное количество разъемов: оптический, гнездо SIM на проводе, два гнезда антенн GSM, тюльпаны AV-входа, SPDIF, линейные выходы 4 каналов и сабвуфера, гнездо FM-антенны, микрофона, два USB 2.0 разъема, собственно, гнездо магнитолы и букетик антенн Wi-Fi и Bluetooth.
Также там торчат 4 провода с разъемами:
-IR
-KEY
-CAN IN
-CAN OUT
Это перемычки для разных моделей автомобилей с разными типами CAN-шин.

Экран не шедевр дизайна, но выглядит аккуратно. Металлическая рамка и корпус, сенсорные кнопки с настраиваемой подсветкой. А вот реагируют на нажатия эти кнопки не очень хорошо. Также есть встроенный микрофон и еще одна кнопка RESET.

Вот так выглядит экран с обратной стороны. Тут разъем с защелками и пистоны креплений. Регулируемые. И наклейка со странным текстом «Прежде чем снять экран, отключите кабель с обеих сторон, иначе изображения не будет». Это странно потому, что шлейф невозможно отключить, не сняв экран. Также видно отверстие с кнопкой RESET.

Далее два ничем не примечательных USB-удлинителя, антенна GPS, антенны GSM, выносной микрофон с клипсой и два запасных пистона.


Жгут проводов с одной стороны имеет свой разъем, с другой — классический ISO, а также дополнительные провода, прикрытые силиконовыми колпачками:
— KEY1, KEY2: к подрулевым резистивным кнопкам.
— AMP.CONT: к сабвуферу или усилителю.
— ANT.CONT: питание антенны.

— BRAKE: производитель пишет, что он уже не нужен, а раньше подключался к ручному тормозу — если он не затянут, видео не проигрывалось.
— BACK: к датчику заднего хода, это для включения камеры и прочих функций.
— REAR VIEW CAMERA: ну тут всё понятно.

Ну и литература: поздравительная открытка, памятка по подключению телефона по Bluetooth, схема распиновки проводов и не особо полезная инструкция.

Включение, основные функции

Сразу хочу предупредить, что на устройстве я установил английский язык, так как качество перевода на русский не самое лучшее.

Загрузка в целом занимает 25 секунд, сначала показывает логотип JOYING, потом логотип Google.
Экран здесь 800х480, что даже при небольшом размере экрана в 6.2 дюйма выглядит мутновато и зернисто. Всё же за такую цену хотелось бы хотя бы 1280х720.
Матрица установлена TN и цвета бледноватые, впрочем, немного улучшить цветопередачу помогает режим Eye Comfort (на фото ниже слева этот режим включен, справа — выключен). Но в целом экран дискомфорта не вызывает. Он не хуже, чем в некоторых штатных автомагнитолах.

Рабочий стол и меню выглядят как-то не очень презентабельно, благо, его можно легко поменять на любой другой. Всё такое аляповато-цветное и координаты элементов поехавшие, как видно на примере виджетов. Виджеты и ярлыки можно передвигать и менять, других развлечений нет.
Шторка модифицированная, урезана до невозможности. Хотя это и к лучшему для автомагнитолы, я считаю.
А еще там видно пятнышко быстрого доступа. Еле нашел, где эту бесполезную вещь отключить, очень раздражала.

Аудиоплеер выглядит не совсем вырвиглазно, хотя можно было бы и продуманнее расположить элементы на экране. Ничего примечательного, FLAC читает, теги тоже (но не всегда). Виджет на рабочем столе кривой, вроде должен показывать обложку альбома, но показывает всё время встроенную. Случайное воспроизведение песен есть, вменяемая навигация по списка и папкам. Свои списки составлять нельзя, только добавлять в избранное.
Кнопка эквалайзера ссылается на страницу настроек DSP (об этом — позже).

Приложение радио тоже выглядит неплохо, кроме того, что тексты RDS маловаты размером. Имеется 3 диапазона FM и два АМ. FM в зависимости от региона (выставляется в настройках) либо 65-75мГц либо 85-108. АМ — 522-1620 кГц.
Можно запоминать и подписывать станции. Нижняя строка с кнопками листается влево-вправо.
Ловится не очень хорошо, но, во-первых, у нас в городе в целом радио ловится не очень, во-вторых — я не подключил питание антенны.

Видеоплеер вообще имеет странный набор функций. Например, выбрать звуковую дорожку нельзя, пропорции видео не соблюдаются. Зато он самоблокируется во время езды и может сворачиваться в бесполезное на таком экране плавающее окошко, при сворачивании автоматически переключается на следующее видео (зачем?). Файлы загружает и воспроизводит быстро, даже с загрузкой и перемоткой 11-гигабайтного фильма проблем не возникло.

Приложений, связанных с Bluetooth, здесь два: одно для воспроизведения музыки, другое для звонков, контактов и прочего. Не знаю, зачем, очень китайская логика. И совершенно кривой интерфейс музыкального приложения.

Ну и тезисно по оставшимся встроенным приложениям: инструкция на английском, инженерный калькулятор, настройки той самой кнопки-помощника, фотогалерея, файловый менеджер (root на устройстве с завода, надо быть осторожным) и CarLink, который работает с Android-смартфонами только по проводу, а владельцам Apple повезло чуть больше. Приложение AUX, я так понял, для приема аудио- и видеосигнала с соответствующих входов.

Настройки

А вот настроек и дополнительных функций в магнитоле отсыпали по полной программе. Правда, упорядочены они очень по-китайски, смотрите сами. Скриншоты уже прилагаю выборочно.

WiFi. В этом разделе, как ни странно, не только сам WiFi, но и остальные параметры беспроводной связи. Я очень долго не мог запустить сим-карту, потом оказалось, что нужно предварительно убрать с неё пин-код в телефоне. Также не работает горячая смена сим-карт.

Device. Здесь находятся различные настройки устройства (как и в других категориях, в общем-то).

Подробнее:
Display — настройка яркости экрана, фоновой картинки, таймаута отключения экрана и, внезапно, скорости соединения с сетью в шторке.
Sound — писк сенсорных кнопок, тонкомпенсация, питание внешнего усилителя, общая коррекция громкости, параметры сабвуфера (громкость и диапазон частот), эквалайзер (о нем ниже) и зависимость громкости от скорости (у меня в машине есть отдельный провод для этого, но входа под него в магнитоле нет, видимо, считает по GPS).

GPS — показывает количество спутников GPS и Glonass и другую служебную информацию.

Storage — стандартная страница Android с информацией о памяти.
Apps — тоже стандартная страница настроек приложений.
USB Video Output Setting — подстройка размера кадра при использовании USB-адаптера для вывода изображения на отдельный экран (в комплект не входит).
USB Device Start — при включении магнитолы запускает Android Auto, если смартфон подключен.

General. Тут куча всяких мелких настроек и настроечек, подробности ниже.

Press any key to start — включение любой кнопкой на экране.
Brake Wire for video in motion — блокирует видеоплеер в движении.
Auto-start Navigation — если настроить по умолчанию приложение для навигации, оно будет запускаться при включении.
OSD Time — честно говоря, я не заметил, на что оно влияет.
Mirror view on reverse image — зеркалит картинку с задней камеры.
Mute audio when reversing — отключает звук при движении задним ходом.
Sound reduction when reversing — настройка приглушения звука при движении задним ходом.
Backlight Control — приглушение подсветки при включении фар или по времени.
Default Volume Switch — запоминать при выключении уровень звука или нет (у меня не запоминает вообще).
Default boot volume — уровень звука при включении магнитолы.
GPS Mix — не понял, что это, скорее всего A-GPS.
Sound mixing scale — компенсация разницы в громкости между радио и аудиоплеером.
Lantern settings — цвет подсветки кнопок.
Steering wheel settings — настройка подрулевых кнопок.

Navi App — приложение навигации по умолчанию.
Map Data Copy — что-то для копирования карт навигации, но я не понял, как оно работает.
Home Launcher Selection — выбор лаунчера (оболочки), если их установлено несколько.

Factory. Вот здесь настройки предусмотрительно заблокированы кодом 3368. В основном различные калибовки и тому подобное.

Touch Check — проверка сенсора.
Original Car Agreement — вот там я вообще мало что понял, но скриншоты сделал. Тут, видимо, только экспериментально проверять, что будет работать на каждой конкретной машине, что — не будет.

Car Model — выбор параметров CAN-шины, если подключена (через специальный адаптер, продается отдельно).
Antenna Normally on — питание антенны (если есть антенный усилитель).
HD Reversing Video Format — не знаю, что это.
Boot Screen Logo — очень приятное меню выбора загрузочного логотипа, весьма много марок машин в списке.
Set Screen — настройка экрана, можно поднять яркость, но лучше не увлекаться.
Touch Screen Calibration — понятно, калибровка сенсора
Panel Key Learning — можно откалибровать и переназначить сенсорные кнопки.
Front View — скорее всего для камеры-регистратора, но эт не точно.
Cancel the reverse into the front view — явно связано с предыдущим пунктом.
MCU Panel Key — ни на что не влияет, скорее всего переехало из другой модели.
Unknown Sources — разрешает установку программ с флэшки.
Door Lock interference — непонятно, еще и под паролем.
Reverse Power Supply — полярность, но непонятно, чего.
Volume Balance Settings — еще одна подстройка громкости для разных источников — радио, навигация, музыка и т.д.
MCU upgrade — обновление прошивки MCU, собственно.
Backlight Current — еще одна запароленная настройка.
Home Launcher Selection — снова выбор лаунчера, дублирует указанную ранее настройку.
USB Error Detection — не совсем понятно.
USB Protocol Selection — выбор между USB 2.0 и USB 1.1.
A key to export — экспорт настроек, правда, кнопки импорта нет.
Single 360 — что-то для парктроника.
Activation — при попытке нажатия выдает «Application not installed».
DVD Update — тоже не про эту модель.
TV Type — выбор подключаемого ТВ-тюнера.
Video Output Settings — снова калибровка вывода изображения.
OBD — включает и выключает, а что — непонятно.
Sleep Mode Setting — задержка спящего режима при выключении зажигания.
360 Switch — снова парктроник.
Backup test — что-то связанное с GPS.

User — здесь, в принципе, настройки, стандартные для многих версий Android, выделяется лишь последний пункт — Application Setting, там можно скрыть ненужные ярлыки приложений из главного меню.

System — тоже всё как в любом телефоне или планшете.

На этом настройки заканчиваются. Если вы знаете, что значат неопознанные мной настройки — пишите в комментах, добавлю в список.

Звук и его настройки.

Как я уже писал, у меня был опыт владения дешевой 2DIN магнитолой с Android и звук там был просто никакой. По поводу обозреваемой магнитолы были опасения, но, к счастью, они не оправдались.
Здесь за звук отвечает весьма приличная микросхема TDA7851, это один из лучших в своём классе усилителей, так что звук вполне хорош даже в моей машине, где аудиоподготовка и шумоизоляция не делались.
К тому же микросхема нагревается не сильно, после часа прослушивания на громкости 24 из 36 можно держать руку на радиаторе магнитолы. JVC X155 в таких же условиях перегревается и начинает хрипеть.
Звук четкий, прозрачный, нет каких-либо провалов или других заметных слуху проблем.
Тем более, что здесь заявлен DSP-процессор. Что производитель под этим подразумевает, отдельный чип или же программную обработку — не знаю, но настроек звука тут множество и они реально работают.

Первым пунктом идёт 16-полосный эквалайзер с 8 предустановками. В отличие от многих других устройств, регулировки эффективно и заметно влияют на звук.

Также можно включить тонкомпенсацию и раздельную регулировку передних и задних динамиков. Тонкомпенсация очень помогает сделать звук более насыщенным при прослушивании на невысокой громкости.

Следующая вкладка позволяет настроить объем звука. Интересный эффект.

На вкладке Bass Enhancement можно отрегулировать низкие частоты, хотя я не совсем понял принцип.

Далее — визуализированные настройки Balance/Fader. Тут всё понятно и наглядно.

Ну и еще одна настройка низких частот, можно их подрезать, если динамики не вытягивают басы.

Единственное, чего не хватает — раздельных настроек эквалайзера для радио и проигрывателя, как это сделано в JVC X155.

Что имеем по итогу:
Плюсы:
— мощная аппаратная платформа;
— качественный звук;
— множество функций и настроек.
Минусы:
— низкое разрешение экрана;
— некоторый хаос в настройках;
— дизайн интерфейса штатных приложений.

Распиновка автомагнитолы на Андроид 10 (подключение)

---

Установка русского языка и даты

Для выбора русского языка (например после сброса настроек) войдите в Настройки через главный экран или вытяните панель управления сверху и выберите Настройки.
Если активирован английский язык (по умолчанию), то пролистайте меню настроек в самый низ:

More Settings -> Language & Input -> Language Settings -> Add a Language -> Нажмите значок лупы в правом углу -> Начните вводить “rus” (появится Русский), выберите его, нажмите Россия.
Теперь нужно перетащить строчку с русским языком на первое место. Зажмите эту строчку, она активируется, двигайте вверх, отпускайте. Все, русский язык активирован.

Синхронизация даты по сети

При этом режиме магнитола синхронизирует ваше текущее время автоматически при подключении к Wi-Fi. Для настройки даты можно нажать на часы на главном (домашнем) экране, либо зайти через настройки (если активирован русский язык):

Настройки -> Больше настроек -> Дата и Время -> Синхронизация по сети.

После чего нужно установить ваш часовой пояс (пункт меню ниже). Отобразится корректное время. Если магнитола подключена корректно, то ей больше не нужно подключаться к сети для синхронизации времени. Она сохранит настройки и благодаря постоянному питанию от аккумулятора будет сохранять текущее время. Время собьется, если магнитола будет полностью обесточена, тогда потребуется подключить ее к wi-fi и время опять станет корректным (дополнительные настройки пояса не потребуются).

---

Изменение дизайна интерфейса

Автомагнитолы на системе Андроид 10 (модели А750, А716, А660, А760) обладают встроенной возможностью изменения вида главного экрана и экрана приложений.

Для изменения дизайна и выбора одного из 16 вариантов главного экрана нужно:

1. Находясь на главном экране произвести длительное касание пустой области экрана. В нижней части появятся иконки с вариантами интерфейса.
2. Нажать на вариант нового интерфейса, он сразу активируется.
3. Нажмите на пустую область, чтобы варианты исчезли.

Произведите аналогичные действия, находясь на экране приложений для изменения вида иконок приложений (6 вариантов).

---

Активация двойного экрана

Вы можете использовать одновременно два приложения на одном экране. Для активации функции «Сплит-скрин» зайдите в список запущенных приложений (1), прижмите нужное приложение и перетащите в нужную сторону экрана (на серый фон). Потом кликните на второе приложение, оно откроется на другой половине экрана. Для отмены потяните за ярлычок (2).

---

Эквалайзер, настройки звука и баланса

Чтобы попасть в раздел настроек звука нужно открыть меню Приложений и нажать иконку “Аудио настройки”. Также в раздел эквалайзера вы можете попасть, находясь в разделе Музыка (соответствующий значок в нижней части экрана).

Баланс звука – громкость при активированной камере заднего вида”, громкость Bluetooth настраивается в пункте “Настройки звука” (значок на вытягиваемой сверху панельке) или через “Настройки” -> Аудио (объем).

---

Скачивание и установка приложений

Для установки приложений из Play Market вам необходимо авторизоваться. Зайдите в Приложения -> Play Маркет – при первом входе начнется “Проверка”.

Важно! Убедитесь, что на магнитоле выставлено корректное текущее время и хороший сигнал wi-fi, иначе Проверка – выдаст ошибку.

Обратите внимание, что при первой авторизации процесс “Проверки” может выполнятся достаточно долго – около минуты. Пожалуйста, наберитесь терпения и подождите, пока на экране пропадет вращающийся круг и появится поле для ввода вашей гугл почты (аккаунта).

После авторизации в Play Маркет вы сможете искать и скачивать приложения, аналогично, как и на вашем смартфоне. Пожалуйста, учтите, что магнитола не обладает такой же высокой производительностью, как ваш смартфон и на скачивание и установку приложения может потребоваться больше времени. Пожалуйста, будьте терпиливы.

Для удаления приложения прижмите иконку этого приложения на пару секунд, появится окно с подтверждением удаления. Нажмите “Да”.

ВОПРОС: Процесс проверки при первой авторизации в Play Market происходит слишком долго. В чем может быть причина?
ОТВЕТ: Такое возможно, если система запустила автоматическое обновление приложений при подключении к Wi-fi. Проверить это можно, вытянув верхнюю панель. В случае обновления под ней отобразится диспетчер загрузки обновления. Нужно подождать или отменить обновление вручную.

---

Подключение смартфона по MirrorLink (Phonelink)

Функция подключения экрана телефона к магнитоле доступна через USB провод и через Wi-fi для смартфонов на Android. И только через Wi-fi для iPhone.
Обратите внимание, что сенсорное управление смартфоном через экран магнитолы возможно только при подключении через USB. Для вывода звука, необходимо параллельно подключить ваш смартфон через Bluetooth. При первом подключении потребуется сделать ряд действитй.

1. Откройте приложение phonelink на магнитоле (меню Приложения -> phonelink (на последнем экране).

2. Выберите Mobile phone QR code

Откроется QR ссылка для скачивания и установки приложения TimaAvn.

3. Подключение Андроид смартфона через USB:

Перед подключением смартфона к магнитоле необходимо в настройках телефона зайти в режим разарботчика и включить опцию Отладка по USB, а также активировать пункт Отладка по USB (настройки безопасности) – это необходимо для управления телефоном через экран магнитолы. Данное действие проводится один раз.

Далее:

• Подключите смартфон к магнитоле через USB провод, начнется зарядка.
• Запустите приложение TimaAvn на смартфоне.
• Откройте phonelink на магнитоле и выберите режим Android USB. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:

• После того, как на смартфоне появится диалоговое окно, нажмите начать.

Дальнейшее подключение делается буквально в несколько кликов. Просто запустите приложения на смартфоне и на магнитоле, выберите режим и нажмите “Начать” на смартфоне.

4. Подключение Андроид смартфона через Wi-fi:

• Активируйте точку доступа на вашем смартфоне и подключите к ней магнитолу по wi-fi.
• Запустите приложение TimaAvn на смартфоне.
• Откройте приложение phonelink на магнитоле и выберите пункт Android WIFI. Откроется окно, где выполненные пункты будут отмечены желтым ярким маркером:

• На экране смартфона появится диалоговое окно. Нажмите “Начать”.  Экран смартфона отобразится на экране магнитолы.

Обратите внимание: Управление смартфоном через экран магнитолы при подключении по WIFI недоступно. Также скорость обмена информацией может быть ниже, чем при подключении через USB – изображение может передаваться с небольшой задержкой.

---

Мультируль. Подключение нарульных контроллеров. Настройка мультируля на магнитоле.

На моделях автомагнитол A750, A760, А716, A660 доступна функция подключения 2-х комплектов штатных кнопок управления на руле автомобиля. Если у вас нет нарульных контроллеров, то вы можете приобрести дополнительно нарульный пульт управления основными функциями магнитолы.

Для подключения мультируля нужно корректно определить два провода (или один), отвечающие за передачу сигнала от кнопок руля вашего автомобиля на магнитолу и провод заземления нарульных контроллеров.

Сделать это можно с помощью схемы распиновки вашего авто. Чаще всего данные провода на схеме могут обозначаться как:

• Steering_Wheel Remocon – провод питания кнопок и
• Steering_Wheel Remocon_GND – провод заземления кнопок (смотрите пример схемы распиновки Kia Sportage).

После того, как провода определены, вам нужно:

1. Подключить провод от автомагнитолы KEY1 к Steering_Wheel Remocon (и KEY2 к аналогичному, если у вас два комплекта нарульных контроллеров).
2. Провод заземления Steering_Wheel Remocon_GND на массу автомобиля, либо на черный провод (-) магнитолы.

На этом подключение мультируля завершено, теперь останется только провести обучение кнопок на магнитоле.

Обучение кнопок руля на магнитоле с ОС Андроид 10

Зайдите в меню приложений и выберите “Кнопка рулевого колеса”.

Войдите в первый пункт “Кнопка выбора”.

Отметьте функции, к которым хотите привязать рулевые кнопки. Нажмите OK.

Нажмите “Начало”. Выберите функцию и продолжительно нажмите сооветствующую кнопку на руле. Должно появиться сообщение, что кнопка удачно определена. Также сделайте и с остальными функциями. После этого сохраните настройки – последний пункт.

Выйдите в главное меню и проверьте работу всех кнопок. При необходимости повторите процедуру.

---

Доступ к заводским настройкам

Для доступа к управлению заводскими настройками перейдите в меню Настройки -> Заводская настройка, введите Код: 1234 (и нажать В порядке).

---

Подсветка сенсорных кнопок боковой панели

На данных моделях автомагнитол возможна активация подсветки сенсорных кнопок управления на боковой панели (только один лунный цвет).
Для активации подсветки:

1. Зайдите в раздел “Заводская настройка” (см. пункт выше).
2. Выберите “Настройки ярких огней”.
3. В правой верхней части экрана измените пункт “Руководство по эксплуатации” на “Авто”.

Подсветка активирована.

---

Настройка кнопок сенсорной панели

Функции кнопок боковой сенсорной панели установлены по умолчанию, но может случиться, что по каким-то причинам данные настройки сбились.

Для установки функций сенсорной панели потребуется сделать несколько простых шагов.
Войдите в меню заводские настройки:

1. Настройки -> Заводская настройка -> Пароль (1234) (нажать “В Пордяке”).
2. Далее выберите пункт “Обучение сенсорной кнопке“.
3. Нажмите “Начало”. Далее выберите функцию и нажмите соответствующую кнопку на сенсорной панели.
   После того, как установите все кнопки, нажиите “Конец”.

---

Как выбрать наилучший усилитель для магнитолы в авто

Выбор усилителя не менее не простая задача, чем выбор автомагнитолы для вашего автомобиля. В этом вопросе нужно быть подкованным технически. Предлагаем вам ознакомиться с главными понятиями усилителей, какие виды автоусилителей звука бывают, какие сегодня бренды наиболее популярны и надежны в этой нише.

И, главное, как выбрать подходящий именно вам усилитель звука в машину. Передя по ссылке вы узнаете, что такое одноканальные, двухканальные и 4-х канальные усилители и в чем отличие данных разновидностей. Также вам представится рейтинг различных многоканальных вариантов усилителей. Читайте о ТОП-20 лучших автомобильных усилителей на 2022 год.
