Компания DoorHan летом презентовала новую серию секционных ворот — RSD01 LUX. Это первые бытовые гаражные ворота из алюминия, которые отличаются легкой, простой, удобной, надежной и долговечной конструкцией. Одним из ключевых преимуществ RSD01 LUX является их быстрый и простой монтаж. Ворота может самостоятельно смонтировать даже хрупкая девушка. Смотрите наш новый видеоролик и убедитесь в этом сами!
17 декабря 2019
Компания DoorHan летом презентовала новую серию секционных ворот — RSD01 LUX. Это первые бытовые гаражные ворота из алюминия, которые отличаются легкой, простой, удобной, надежной и долговечной конструкцией.
Одним из ключевых преимуществ RSD01 LUX является их быстрый и простой монтаж. Ворота может самостоятельно смонтировать даже хрупкая девушка. Не верите? Смотрите наш новый видеоролик и убедитесь в этом сами! Такого простого монтажа ворот вы еще не видели!
Поделиться новостью
Установка секционных ворот для гаража состоит из нескольких типовых стадий. В этом материале мы расскажем, как установить секционные ворота Doorhan, Alutech и Hormann.
Дорхан
Монтаж ворот Дорхан подробно показан в видео и инструкции от производителя, который обещает, что с процессом установки секционного полотна справится даже новичок.
Серии ворот Yett отличаются быстрым монтажом продолжительностью в 20 минут.
Производитель крепит элементы фурнитуры на заводе, сокращая временные затраты владельца и общую трудоемкость процесса.
Официальная инструкция по сборке ворот Дорхан от производителя.
Yett 01
Yett 02
После того, как инструменты подготовлены, последовательно осуществляют сборку нижней, средней и верхней панелей. Затем выполняют установку вертикальных направляющих. Первым делом проверяют ровность пола проема, а затем крепят нижнюю панель, относительно которой выполняется монтаж вертикальных направляющих.
Затем устанавливаются горизонтальные направляющие, после чего закрепляются опорные кронштейны торсионного механизма. Панели монтируют после распорных втулок, а затем осуществляют монтаж торсионного механизма.
Крепление к потолку осуществляется за счет уголков или универсальных кронштейнов, после чего регулируют натяжение тросов, устанавливают С-профиля, буферы, амортизаторы, ручки и задвижки. Установка своими руками завершается проверкой движения хода полотна.
RSD 02
Видео состоит из двух частей:
Alutech
Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.
Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.
Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.
Официальное видео от производителя.
Более подробное и полное видео с русской озвучкой: в первую очередь актуально для новичков.
Hormann
Сборка ворот Херман (как и любых секционных полотен), не допускает использования монтажной пены и колышков из дерева для регулировки конструкции в плоскости. Для этого нужно применять металлические подкладки. Перед выполнением работ дверной проем нужно разметить в местах, где к нему будет крепиться каркас.
Каждый миллиметр должен быть выверен, малейших перекосов не допускается.
Инструкция по монтажу Hormann с
Z, L, N, H треками.
Прежде чем выполнять установку, нужно собрать несущий каркас и надежно закрепить его в проеме. Далее выполняют монтаж потолочной части несущего каркаса и приступают к сборке панелей. Как утверждают пользователи, которые выполняли установку своими руками, инструкция настолько понятна, что с ней справится даже новичок.
Монтаж электропривода ProMatic:
Как правило, владельцы, уже установившие ворота, отмечают, что процесс монтажа не вызвал у них никаких сложностей.
Содержание
- Монтаж секционных ворот Дорхан. Видеоинструкция по монтажу RSD01 LUX
- Регулировка ворот дорхан. Как самостоятельно отрегулировать секционные ворота!!!
- Установка секционных ворот. Установка гаражных секционных ворот
- Установка ворот дорхан с электроприводом. Монтаж секционных ворот
Монтаж секционных ворот Дорхан. Видеоинструкция по монтажу RSD01 LUX
Компания DoorHan летом презентовала новую серию секционных ворот — RSD01 LUX. Это первые бытовые гаражные ворота из алюминия, которые отличаются легкой, простой, удобной, надежной и долговечной конструкцией. Одним из ключевых преимуществ RSD01 LUX является их быстрый и простой монтаж. Ворота может самостоятельно смонтировать даже хрупкая девушка. Смотрите наш новый
Компания DoorHan летом презентовала новую серию секционных ворот — RSD01 LUX. Это первые бытовые гаражные ворота из алюминия, которые отличаются легкой, простой, удобной, надежной и долговечной конструкцией.
Одним из ключевых преимуществ RSD01 LUX является их быстрый и простой монтаж. Ворота может самостоятельно смонтировать даже хрупкая девушка. Не верите? Смотрите наш новый видеоролик и убедитесь в этом сами! Такого простого монтажа ворот вы еще не видели!
Поделиться новостью
Линия по производству минераловатных плит в Воронеже возобновила работу после ежегодного планово‑предупредительного ремонта
Заместитель премьер-министра Республики Татарстан посетил завод металлоконструкций DoorHan в Казани
Теперь можно заказать штакетник любой длины
Новинка – дверь маятниковая с заполнением сэндвич‑панелями
Комплекты реек RACK-8-500 уже доступны к заказу
Раис (глава) Татарстана провел встречу с руководством концерна DoorHan
Реализация крупного проекта в Ямало‑Ненецком АО
Обновлен сертификат соответствия секционных противопожарных ворот во взрывобезопасном исполнении
С Международным женским днем!
Мы в соцсетях!
Станьте нашими подписчиками
Подписывайтесь на наши новости!
Регулировка ворот дорхан. Как самостоятельно отрегулировать секционные ворота!!!
Регулировка секционных ворот, эту процедуру необходимо производить всегда даже после незначительного ремонта таких изделий. Также регулировку надо делать при периодическом сервисном обслуживании. Процедура достаточно простая и не занимает много времени. Главное при проведении работ понимать, для чего производится отладка того или иного узла, или детали, тогда можно настроить секционные ворота индивидуально, исходя из их типа, размера, способа монтажа и установленной автоматики. Надеюсь, данная статья будет полезна тем, кто не хочет прибегать к услугам профессиональных монтажников, а хочет своими руками регулировать секционные гаражные ворота и автоматику.
Регулировка гаражных ворот – как отрегулировать ролики
Итак, с чего начать? Гаражные ворота закрыты, Вы находитесь внутри помещения. Первое на что надо обратить внимание это опорные ролики. В процессе эксплуатации они несут на себе основную нагрузку, вследствие чего более всего подвержены износу, ролик начинает «люфтить» в направляющей, при движении появляется сторонний шум. Если обратить внимание на вертикальные направляющие, то Вы увидите, что по мере приближения их к полу, они все ближе приближаются к проему. Данная конструктивная особенность необходима для лучшей герметичности. По мере опускания полотно постепенно прижимается к резиновому уплотнителю рамки ворот и в итоге плотно «запечатывает» проем, сводя к минимуму тепло потери в холодное время года. В полностью закрытом положении ворот, возьмитесь за кронштейн ролика и покачайте его от проема и обратно вместе с панелью. Люфт ролика должен составлять 1-1,5 мм. Если люфта нет и ролик зажат, ослабьте его. Это необходимо, чтобы уменьшить износ уплотнителя, к которому снаружи прижимается панель и подшипника ролика. Если люфт слишком большой и ролик гуляет в направляющей, подтяните его и отрегулируйте. Слишком большой люфт ведет к образованию щелей и зазоров между полотном ворот и проемом при закрытых воротах. А это недопустимо.
Источник: https://stroyvsepodryad.info/novosti/kak-ustanovit-garazhnye-vorota-doorhan-vidy
Установка секционных ворот. Установка гаражных секционных ворот
Установка гаражных ворот может быть выполнена разными способами. Выбор варианта расположения конструкции зависит от особенностей помещения. Существуют 4 вида монтажа секционных ворот.

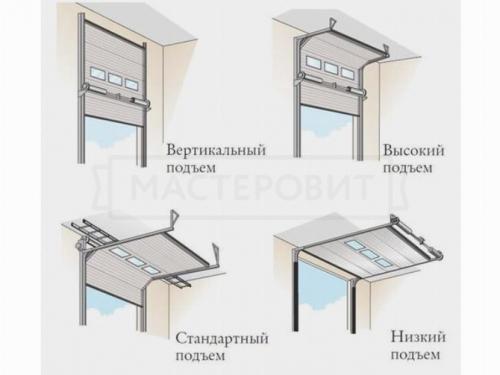

Изображение № 5: виды монтажа секционных ворот
Вертикальный подъем. Этот способ установки полотна идеально подойдет для высоких помещений. Ворота займут минимальную часть пространства.
Высокий подъем. Этот вариант обойдется дороже. Способ применяют в случаях, когда высоты потолка недостаточно для вертикальной установки полотна. Стоимость монтажа секционных ворот повышается из-за необходимости использования горизонтальных направляющих, подвесных кронштейнов и большего количества расходных материалов.
Стандартный подъем. Этот вариант монтажа встречается чаще всего, т. к. многие гаражи имеют низкие потолки. Стоимость установки практически не отличается от предыдущего варианта.
Низкий подъем. Этот способ актуален для помещений с очень низкими потолками или в случаях, когда требуется освободить от полотна весь дверной проем.
После того как вы выбрали оптимальный вариант реализации, обратите внимание на производителей. Современный рынок наполнен продукцией различных компаний. На слуху Hormann, DoorHan и «Алютех».
Важно! Если размеры и характеристики проема и гаража соответствуют требованиям, предъявляемым к монтажу одной из моделей секционных ворот, выпускаемых выбранным производителем, — вам повезло. Можно оформлять покупку. В противном случае (таких большинство) придется заказывать ворота, изготовленные по индивидуальному проекту.
Установка ворот дорхан с электроприводом. Монтаж секционных ворот
- Работа выполняется на ровной поверхности проемов. Поэтому предварительно проверяются вертикальные направляющие на поверхности пола. Для этого профиль ложится на него, а потом с помощью строительного уровня его горизонтальность измеряется.
- Затем происходит подготовка панелей. Здесь верхние опоры ролика нужно установить на верхнюю панель при помощи саморезов. На средней панели ставятся опоры боковые относительно просверленных отверстий. Кроме того, происходит установка внутренних петель.
- Отверстия в нижней части петли, должны соответствовать отверстиям в панели, сделанные на производстве.
- В нижней панели устанавливаются внутренние петли, опоры боковые и нижние угловые кронштейны.
- Установка всей комплектации выполняется по отверстиям, заранее выполненным на производстве. Это сокращает время монтажа секционных ворот.
- Прежде чем ставить направляющие следует поставить нижнюю панель так, чтобы ее края заходили равномерно за проемы по обеим сторонам.
- Дальше выполняется сборка направляющих и их установка. Для этого крепятся стойки по боковым проемам, а потом скрепляются вертикальные и горизонтальные направляющие между собой болтами, гайками и специальной пластиной.
- Ставится опорный кронштейн по отверстиям угловой стойки. После чего крепится ко всей конструкции, а также к стене саморезами по металлу.
- Трос разрезается на две половины. Потом каждый конец его скрепляется с петлей в нижней панели по обе стороны ворот.
Автомобиль как средство передвижения стал незаменимым атрибутом для многих жителей мегаполисов. На срок его службы и внешний вид огромное влияние оказывают условия эксплуатации и хранения. Гараж, оснащенный воротами нового поколения – это надежная пристань для транспортного средства.
Особенности
Все большим спросом пользуется продукция, представленная компанией Doorhan. Эта фирма занимается производством и выпуском большого ассортимента ворот. Примечательным является то, что панели для таких конструкций производятся непосредственно в России, а не везутся из-за рубежа.
Ворота устанавливаются многими автовладельцами в их гаражи. Автоматическая регулировка, а также настройка и программирование брелока позволяет, не выходя из автомобиля, свободно проникнуть в место его хранения.
Отличительной особенностью продукции данной компании является надежность и долгий период эксплуатации. Степень ее защиты от проникновения посторонних в гараж очень высокая. Цена приобретения – вполне доступная.
Обладая навыками монтажных и сварочных работ, можно выполнить установку ворот самостоятельно, не прибегая к помощи специалистов. Необходимо пошагово следовать пунктам инструкции (она обязательно имеется в комплекте приобретаемой продукции), настроиться на скрупулезную подготовительную работу.
Виды
Фирма Doorhan производит и реализует практически все типы гаражных ворот:
- секционные;
- рулонные (роллетные);
- подъемно-поворотные;
- механические распашные и сдвижные (откатные).
Секционные ворота для гаража очень практичны. Теплоизоляция их достаточно велика – не ниже, чем у кирпичной стены толщиной 50 см, они прочные и долговечные.
Данная продукция выпускается в различных исполнениях. Компания Doorhan предусматривает наличие в гаражных воротах встроенной калитки.
Секционные ворота делают из сэндвич-панелей. Толщина полотна состоит из нескольких слоев. Внутренний слой заполняется пеной, что позволяет удерживать тепло. Установка таких конструкций возможна в гаражи с маленькими боковыми простенками.
Рулонные (роллетные) ворота представляют собой набор алюминиевых профилей, которые посредством автоматики сворачиваются в защитный короб. Располагается он на самом верху. Вследствие того, что ворота ставятся вертикально, их установка возможна на гаражи, где прилегающая территория (место въезда) незначительна или рядом находится тротуар.
Свое название подъемно-поворотные ворота получили из-за того, что их полотно (щит с системой роликов и замков) перемещается в пространстве из вертикального положения в горизонтальное, образуя при этом угол 90 градусов. Электромеханический привод контролирует процесс движения.
Откатные ворота изготовлены из сэндвич-панелей с гладкой или структурной поверхностью. Несущие балки сдвижных ворот делают из горячекатаной стали. Все стальные элементы покрыты толстым слоем цинка. Это обеспечивает защиту от коррозии.
Самыми обычными воротами являются распашные. Открываются они наружу или внутрь. Имеют две створки, которые крепятся на петлях с подшипниками по сторонам проема. Чтобы ворота открывались наружу, необходимо иметь территорию перед домом 4-5 метров.
Компания Doorhan разработала и внедрила в производство скоростные рулонные ворота. Удобным моментом при интенсивном их использовании является скорость рабочего процесса. Тепло внутри помещения сохраняется благодаря способности ворот быстро открываться и закрываться. Тепловые потери при этом минимальны. Изготавливают их из прозрачного полиэстера. Это дает возможность видеть территорию снаружи.
Подготовка
Перед приобретением ворот, изготовленных компанией Doorhan, необходимо провести их тщательный анализ и подготовительные работы в месте установки.
Зачастую пригаражной территории бывает недостаточно для установки полюбившегося типа ворот. Необходимо правильно оценить ситуацию (сделать расчеты и замеры всех параметров, уточнить, как будет выглядеть конструкция в сборке).
В начале работы следует замерить высоту потолка (каркас крепят к нему) в гараже, а также глубину строения. Затем измеряют, насколько широки простенки. После нужно выяснить, каково расстояние между верхней точкой гаражного проема и крышей (может быть не более 20 см).
Проем проверяется на отсутствие дефектов. Трещины и неровности следует устранить, замазав их раствором, а после выровнять все неровности штукатуркой. Делать это следует с двух сторон проема – внешней и внутренней. От качества подготовленного основания будет зависеть весь дальнейший комплекс работ.
Прежде чем приступить к установке ворот, нужно тщательно проверить их комплектацию.
В состав комплекта входят следующие механизмы: наборы деталей для крепления и направляющих профилей; торсионный двигатель; сэндвич-панели.
Самостоятельно установить приобретенные ворота, натянуть тросы, программировать автоматику можно при наличии инструментов:
- рулетки и набора отверток;
- строительного уровня;
- дрели с набором сверл и насадок;
- клепального инструмента;
- молотка;
- гаечных ключей;
- электролобзика;
- ножа и пассатижей;
- шлифовальной машинки.
- маркера;
- приспособления для крепежа профилей;
- шуруповерта и бит к нему;
- набора гаечных ключей;
- инструмента для накручивания витков пружины.
Одетым надо быть в спецовку, защитные перчатки и очки.
Все монтажные, сварочные работы, а также электрические подключения проводят только исправными электроинструментами.
Монтаж
Алгоритм установки ворот четко прописан в инструкции выпускающей их фирмы.
Монтаж каждого вида производится с учетом индивидуальных особенностей конструкции.
Секционные гаражные ворота устанавливаются по такой схеме:
- монтируются вертикали проема;
- осуществляется крепеж несущих панелей;
- устанавливают балансирующие пружины;
- подключают автоматику;
- крепятся ручки и засовы (на полотно ворот);
- регулируют натяжение подъемных тросов.
После подсоединения электропривода выполняют проверку качества движения полотна.
Остановимся более подробно на монтаже. В самом начале потребуется подготовить и установить каркас. Когда ворота куплены, их нужно освободить от упаковки и разложить, чтобы проверить на наличие комплектации. Затем к проему приставляют вертикальные стойки и делают отметку (наживляют) места, где они будут находиться.
Обязательно за край гаражного проема должны заходить боковые стороны нижней части полотна. В случае, когда пол в помещении неровный, под конструкцию подкладывают металлические пластины. Панели ставятся только горизонтально. По нижней секции устанавливают вертикальные профили и фиксируют места крепления для стоек. Должно быть выдержано расстояние 2,5-3 см от торцевой кромки до узла направляющих.
Затем по обеим сторонам проема крепят стойки. Болтами и угловыми соединительными пластинами фиксируются горизонтальные направляющие. Их закручивают, прижимая плотно к поверхности. Так производят сборку каркаса. По завершении данной операции приступают к сборке самих секций.
Производители ворот облегчили процесс сборки. Размечать или сверлить отверстия для крепежных панелей не приходится, поскольку они уже имеются. Ставят боковые опоры, петли и угловые кронштейны (в нижней панели). Конструкцию размещают на нижнюю панель, которую нужно отрегулировать по горизонтали, и закрепляют саморезами.
Берется следующая секция. На ней нужно закрепить боковые держатели и соединить с внутренними петлями. Боковые опоры помещают в ранее сделанные отверстия. После этого роликовые опоры, держатели и угловые кронштейны фиксируют на верхней панели. Все элементы очень плотно крепятся во избежание обрыва конструкций и их расшатывания. Отверстия в секции должны совпадать с отверстиями внизу петель.
Панели вставляют в проем друг за другом. Монтаж начинается с секции нижней; ее закрепляют в направляющие боковыми сторонами. Сама панель должна боковыми кромками заходить за бока проема ворот одинаково. На угловые кронштейны в роликодержатели ставят ролики.
Отдельно в помещении собирают фиксирующие профили и устанавливают их на место в вертикальное положение. Стойки крепят к боковым частям проема. После специальной пластиной скрепляют все горизонтальные и вертикальные направляющие. Образуется каркас. Периодически уровнем проверяют панель, чтобы она размещалась строго по горизонтали.
После крепления нижней секции крепится средняя, затем верхняя. Все их соединяют между собой, прикручивая петли. Одновременно регулируется правильная работа верхних роликов, полотно вверху должно как можно плотнее прилегать к притолоке.
Следующий шаг – это крепление саморезами опорного стояка к собираемым воротам.
С обеих сторон секции имеются места для крепления троса, который фиксируется в них. В дальнейшем его используют для работы торсионного механизма. В процессе работы нужно установить ролики в предназначенные для них места. После делается сборка вала и барабана. Барабан устанавливают на вал, туда же ставят торсионный механизм (пружины).
Далее ставится верхняя секция. Вал фиксируют в заранее подготовленный подшипник. Свободные концы тросов закрепляют в барабане. Трос протягивают в специальный канал, который предусмотрен конструкцией ворот. Крепится барабан специальной втулкой.
Следующий этап работ подразумевает регулировку задних торсионных пружин. Устанавливают буферы посередине проема, полотно поперечины фиксируют к потолочной балке с помощью уголков для крепежа. Далее по наружной стороне отмечается место, где будут крепиться ручка и задвижка. Фиксируют их шуруповертом.
На вал надевается втулка, а на направляющей сверху ставят привод и соединяют вместе всю конструкцию. Кронштейн и тягу крепят на профиль и саморезами все скрепляют.
Завершающей монтажной операцией является установка направляющего профиля, который должен находиться выше всех профилей потолка. Рядом с приводом располагается балка с крепежом, на которой в конечном итоге фиксируют второй конец троса.
Натяжение тросов – это конечный этап всего рабочего процесса. После этого этапа воротная система, смонтированная и установленная своими руками, проверяется на работоспособность.
Автоматизация любых конструкций осуществляется с помощью привода и блока управления. От частоты их использования и веса створок зависит подбор привода. Подключенная автоматика управляется при помощи брелока, запрограммированного пульта, кнопки или переключателя. Также конструкции могут быть оснащены электроприводом с системой ручного (вороткового) подъема.
Секционные ворота автоматизируют с помощью цепных и вальных приводов.
Чтобы поднять тяжелые створки, используют вальные. В случае, когда проем ворот низкий, используют цепные. Они регулируют остановку и поднятие полотна. Сигнальное закодированное устройство, встроенный приемник, радиокнопка делают эти приборы комфортными и очень удобными в эксплуатации.
Для откатных ворот устанавливают гидравлические приводы. Чтобы секции плавно перемещались, используют специальные ролики. Фундамент в этом случае должен быть заранее подготовлен для роликовых кареток.
В распашных воротах для автоматики используют электроприводы (подсоединяют к каждой створке). Располагают автоматику внутри ворот, поскольку они открываются внутрь или наружу. Какую автоматику поставить на свои ворота, каждый хозяин решит сам.
Советы и рекомендации
В инструкции по эксплуатации разработчики ворот компании Doorhan дают советы по правильному использованию их продукции:
Автовладельцам подъемно-поворотных ворот не рекомендуют ставить их автомобили вплотную к гаражу. Открывающееся вперед полотно ворот может повредить транспортное средство.
При выборе конструкции следует обращать внимание на внешний вид полотна. Оно будет центральной составляющей всего гаражного комплекса.
Обратить внимание следует на гаражные стены. Если они сделаны из обычного кирпича, то укреплять их не стоит. Укреплению подлежат стены из пеноблоков и иных материалов (внутри полых). Их прочность не позволяет вставить ворота и использовать усилие торсиона. В этом случае производится сварка рамы, которую вставляют в проем гаража и фиксируют.
Отзывы
Большинство покупателей остались очень довольны продукцией фирмы Doorhan. Высокие эксплуатационные характеристики присущи для секционных и роллетных ворот. Ключевой их особенностью является простота и легкость регулировки. Управление автоматикой настолько простое, что справиться с ней может не только взрослый, но и ребенок.
Монтаж и установка не требуют особых знаний и под силу любому желающему. Главное – четко следовать пунктам инструкции. Сама продукция надежна и долговечна. Купленный товар доставляется в кратчайшие сроки. Цены приемлемые. Всегда на помощь готовы прийти квалифицированные специалисты и проконсультировать по любым вопросам.
О том, как установить ворота фирмы Doorhan, смотрите далее.
