Китайская промышленность не перестает удивлять. Да, они отстают от всего мира по развитию технологий лет на 10-15, но даже так, стараются делать что-то свое. Так получилось и в сфере измерительных приборов для радиолюбителей. Ко мне на стол попал интересный КСВ/Ватт-метр от фирмы SURECOM, а именно SURECOM SW-102.
Казалось бы, зачем изобретать что-то новое, проще скопировать на свой лад изделия именитых брендов, как это обычно делают жители поднебесной, но тут они решили пойти своим путем и сделали, в итоге, достаточно интересный приборчик, который включает в себя КСВ-метр, Ватт-метр и даже частотомер. Более того, SW-102 имеет возможность калибровки, если вдруг Вас не устраивает точность показаний прибора с завода. Ранее я уже сталкивался с изделиями компании SURECOM, в частности с их частотомерами, и скажу честно, впечатления они на меня не произвели, это были какие-то хлипкие приборчики, которые врали по частоте и норовили разваливалиться в руках. Но вот SW-102 приятно порадовал.
Внешний вид
Поставляется SW-102 в красочной коробке из плотного картона. Полиграфия выполнена на хорошем уровне, дизайн изображений не выглядит броско, но оформлено все вполне прилично. Под логотипом находится надпись, что содержимое из себя представляет профессиональный инструмент. Давайте-ка это проверим.
В комплект, кроме самого прибора входит зарядное устройство, кабель, инструкция и собственно, сам прибор. Кстати, SW-102 спокойно заряжается от обычного, компьютерного USB порта. Все это хозяйство располагается в коробке, в пластиковом сепараторе. Инструкции на английском языке. Перевод на английский с китайского несколько ужасает, но понять о чем идет речь, вполне можно.
Сам прибор сделан очень добротно. Корпус выполнен из черного анодированного алюминия.
Он состоит из 4 частей, верхней крышки, нижней крышки и боковых крышек, скрепленных между собой при помощи 8 винтов с головкой под шестигранник. Выглядит устройство довольно качественно. Прочность конструкции вопросов не вызывает.
В сравнении с REDOT 1050A
По бокам к крышкам прикручены разъемы N-типа, что вполне оправдано, наш КСВ/Ватт-метр работает на частотах от 100МГц и выше.
На одной из крышек расположился порт micro-USB для зарядки встроенного аккумулятора.

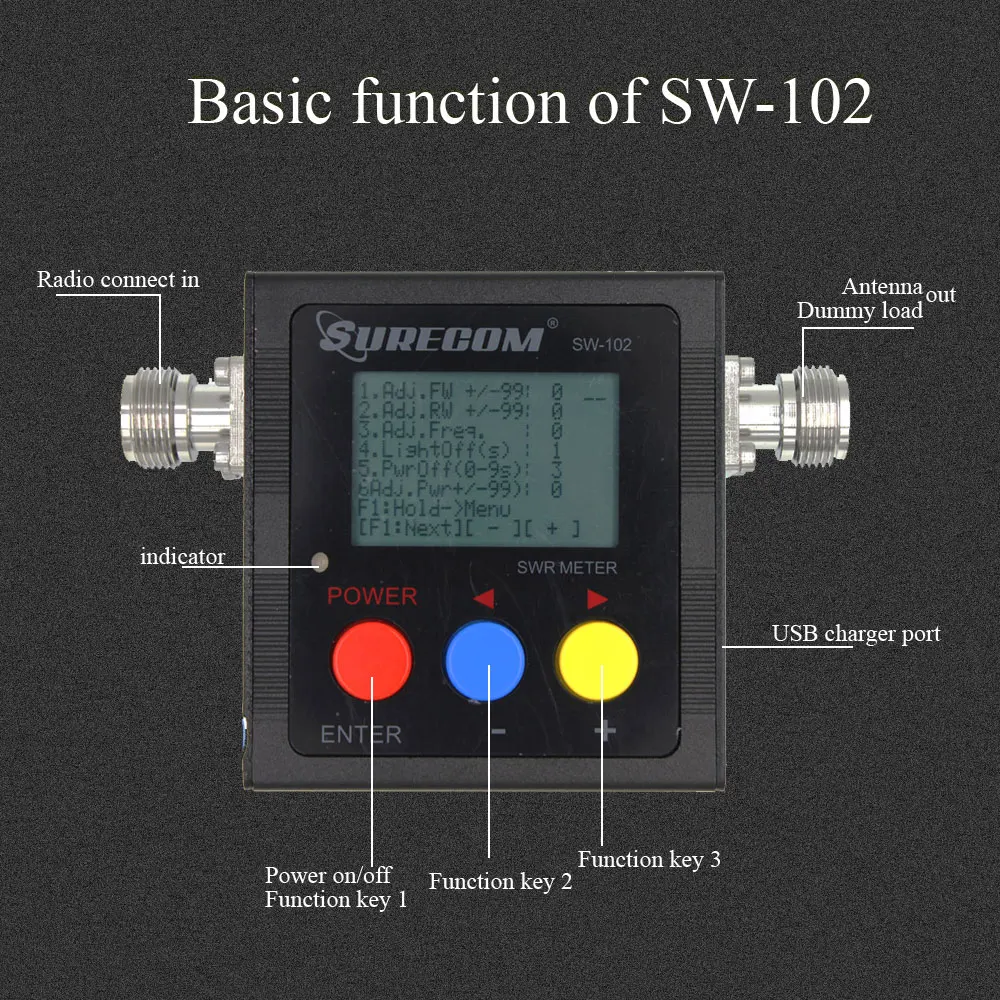

Передняя панель несет на себе большой ЖК экран, три кнопки управления и небольшой индикатор состояния прибора.
Экран имеет белую подсветку и читается, в целом, не плохо. Однако шрифт, выбранный для отображения показаний, достаточно мелкий, для людей со слабым зрением, это может оказаться проблемой. Впрочем, показания КСВ считываются уверенно. Кнопки нажимаются с характерным уверенным щелчком, тут никаких проблем нет.
Функции
Включается SW-102 кнопкой POWER, для этого ее нужно нажать и удерживать до тех пор, пока на дисплее не исчезнут 7 точек и не появится надпись 1. Power On, после этого кнопку Power можно отпустить и прибор перейдет в дежурный режим. После включения, можно на вход TX подавать сигналы и проводить измерения КСВ, мощности и прочих параметров.
Выключается прибор аналогично, необходимо нажать и удерживать кнопку POWER. При этом на экране включается таймер обратного отсчета до момента выключения. Все это время Вам необходимо удерживать кнопку POWER в нажатом состоянии.
Важный момент. После погасания экрана и появления надписи Switching off, кнопку POWER нужно отпустить. В противном случае, если Вы продолжите удерживать кнопку, произойдет полный сброс параметров калибровки.
Дисплей отображает множество параметров.
- Заряд батареи
- Мощность сигнала на входе TX
- Версия прошивки устройства
- Частота сигнала на входе TX
- Процент потерь
- КСВ
- Мощность падающей волны
- Мощность отраженной волны
После проведения измерения прибор на какое-то время запоминает последние измеренные параметры и отображает их на дисплее. Для очистки дисплея необходимо нажать на желтую кнопку (+).
У SURECOM SW-102 есть меню для калибровки и настройки параметров КСВ-метра и частотомера.
- Adj.FW +/-99: поправочный коэффициент для измерения падающей волны (%).
- Adj.RW +/-99: поправочный коэффициент для измерения отраженной волны (%).
- Adj.TimeBase: поправочный коэффициент для измерения частоты (%).
- LightsOff(s): настройка времени отключения подсветки (мин).
- PwrOff (0-9s): настройка скорости отключения (сек).
Безусловно, из коробки, или после сброса для проведения точных измерений, прибор требует калибровки. Мой экземпляр, до введения поправочных коэффициентов по части определения частоты врал на диапазоне 2м на 3кГц, а на 70см на 9кГц. Однако, после калибровки, где в качестве эталона использовался сервисный монитор Rohde&Schwartz CMS 52 удалось получить приемлемые значения. Также следует уделить внимание поправочным коэффициентам по мощности. После всех процедур удалось получить корректное значение КСВ и измеренной мощности. А теперь немного об измерениях.
Измерения
Для проверки КСВ-метра и настройки показателей я использовал вот такой безымянный, но как выяснилось, отличный эквивалент нагрузки купленный давным-давно на AliExpress.
Хорош он тем, что имеет разъем N-типа и покупался для работы в паре с REDOT 1050. КСВ этого эквивалента линеен в диапазоне до 2ГГц и не превышает 1,2, что просто отлично. Для того, чтобы убедиться в линейности эквивалента проведем измерение КСВ при помощи антенного анализатора RigExpert AA-600.
Как видно из графика и контрольных точек на диапазонах 2м и 70см, эквивалент работает отлично и КСВ на этих частотах не превышает 1,02. Такой эквивалент отлично подходит для наших целей.
В качестве источника сигнала я использовал обычную китайскую радиостанцию Baofeng UV-5R. И для начала следует провести контрольное измерение частоты и выходной мощности. Для этого использовался все тот же сервисный монитор Rohde&Schwartz CMS 52.
Диапазон 2м.
Диапазон 70см.
Затем соберем стенд из нашего КСВ/Ватт-метра, эквивалента нагрузки, радиостанции и соединительного кабеля и проведем аналогичные измерения.
Диапазон 2м.
Диапазон 70см.
Как видно, расхождения в измерениях по мощности и частоте минимальны и обусловлены, скорее всего, не очень тщательной калибровкой. И для прибора подобного класса и ценового диапазона, результат получился просто отличный.
Внутри
Откручиваем 8 винтов, которые крепят верхнюю и нижнюю крышку к боковинам корпуса и снимаем крышки. Содержимое КСВ-метра выполнено на хорошем уровне, чувствуется, что над прибором работал инженер, а не маркетолог. Все крепления продуманы и грамотно реализованы.
Сверху расположился дисплей и органы управления.
На нижней части находится все электронная начинка и аккумулятор. Под металлическим экраном скрывается измерительная линия.
Заглянем под экран.
Сердце прибора – микроконтроллер STM8L151.
Схема питается от импульсного преобразователя напряжения, который, вероятнее всего используется для зарядки встроенного аккумулятора.
Аккумулятор обычный литиевый элемент типа 14500 на 3,7В.
Прескалеры и счетчики, части частотомера.
В целом, все выполнено достаточно добротно, как оно собственно и работает.
Ради интереса я решил измерить мощность, КСВ и частоту на диапазоне 11 метров. Ясное дело, что прибор не рассчитан на измерения параметров на этих частотах, но тем не менее, частотомер определил частоту верно. Не исключено, что при помощи калибровки можно подогнать показания к нужным и на этом диапазоне, однако это я проверять не стал.
Итог
У SURECOM получился отличный комбинированный прибор, который после калибровки способен достаточно точно измерять значения КСВ, частоту, а также мощность. И если Вам нужен хороший КСВ/Ватт-метр на УКВ диапазон, то SURECOM SW-102 вполне можно рекомендовать к приобретению. В данный момент, такой приборчик можно приобрести на AliExpress за сравнительно небольшие деньги (ссылка на AliExpress).
UPDATE: По некоторым сведениям (но это пока не точно) от камрадов из комментариев данные приборы могут врать по КСВ в диапазоне от 1 до 2, то есть нагрузка с сопротивлением 75 Ом воспринимается прибором не корректно, и соответственно вместо КСВ=1,5 мы получаем что-то типа 1,1. Массовый ли это брак или проблема отдельных экземпляров, следует разобраться.
Всем удачи, 55, 73!
( 6 оценок, среднее 4.17 из 5 )
Довольно давно появилось желание протестировать свои рации работающие в 2 м и 70 см диапазонах, а так же антенны к ним, но единственный подходящий КСВ-метр остался на предыдущей работе, а брать каждый раз по мере необходимости надоело.
И вот как-то в начале этого года загорелся приобретением собственного КСВ-метра для проверки раций и антенн…
Внимание! В обзоре под спойлером много фотографий!
Задумано — сделано, т.е. был на Али куплен цифровой аппарат Surecom SW-102.
Однако после небольших тестов мне не понравилась его работа, а точнее показания, поэтому решил купить аналоговый Nissei RS-40. К аналогу в этом плане у меня как-то больше доверия…
Что-то увидеть, что может выдать рация при идеальных условиях, нам поможет эквивалент нагрузки, для чего опять же на Али было куплено ВЧ сопротивление на 50 Ом — RFP 250N50 (оригинал или нет, для меня особого значения не имеет, главное, чтобы показания приборчиков удовлетворяли).
Сопротивление пришло, но его нужно установить на радиатор, чтобы был хороший теплоотвод, так как при передаче, особенно на хороших выходных мощностях автомобильных или стационарных раций оно быстро выйдет из строя от перегрева. Да и не плохо было бы сразу и разъёмчик поставить… Что же, ищем радиатор, ищем фрезеровщика, покупаем опять же на Али подходящий разъёмчик и вуаля…
Но как всё это дело стыковать с рациями? А для этого, чтобы не извращаться самому с распайкой подходящих переходников, покупаем на Али готовые.
У меня вышел такой комплектик под разъёмы N-type на Surecom SW-102.
И вот такой под разъёмы SO239 на Nissei RS-40.
Приступим к тестам?
В качестве тестовой рации используем довольно распространённый и всем знакомый Baofeng UV-5R, так же как-то давно купленный на Али, а так же небольшой наборчик антенн, которые так же всем кто в теме более чем знакомы — Nagoya NA-771, Diamond RH701, Diamond RH901S, Diamond SRH805S и автомобильная антенна Nagoya UT-108. Так как на рации установлен переходник на разъём BNC, для быстрой смены антенн, то все антенны соответственно имеют такой же разъём.
Ну что, погнали!!!
Замеры планировал провести среди чистого поля, дабы создать близкие к идеальным условия для передачи, но, аккумулятор в рации приказал долго жить (перепробовал несколько «стаканов» для зарядки, ни на одном больше 7,8 В не заряжается гад) и пришлось воспользоваться самодельным адаптером для питания от бортовой сети автомобиля, поэтому далеко от машины отойти не получилось.
В связи с этим замеры могут иметь небольшую погрешность.
Результаты замеров на эквивалент и антеннах вынесу отдельно в табличку (спасибо за табличку Lupus_sat), для интересующихся фото с самими замерами под спойлером.
Замеры
Для начала сделаем замеры используя наш эквивалент на рабочих частотах 145.500 МГц и 433.100 МГц.
На аналоговый Nissei RS-40…
Частота 145.500 МГц.
КСВ не дотягивает до 1.2, на выходе в районе 4,5 Вт.
Частота 433.100 МГц.
КСВ аналогично таковому на частоте 145.500 МГц, на выходе около 5 Вт.
На «умный» Surecom SW-102…
Частота 145.500 МГц.
КСВ = 1.02, на выходе 4,45 Вт.
Частота 433.100 МГц.
КСВ = 1.01, на выходе 4,34 Вт.
Ну что же, вроде всё соответствует заявленному производителем рации по выходу, плюс-минус, показания КСВ практически идеальны.
Погнали тест выше оговоренных антенн, для начала на Nissei RS-40.
Первой антенной для тестирования будет всеми любимая антенна Nagoya NA-771.
Частота 145.500 МГц.
По прибору КСВ выше 2, однако на выходе мощность больше, чем даже на эквивалент — 10 Вт!
Частота 433.100 МГц.
КСВ = 3, на выходе около 1,5 Вт…
Антенна Diamond RH701.
Частота 145.500 МГц.
КСВ = 1.2, на выходе чуть больше 4 Вт.
Частота 433.100 МГц.
КСВ в районе 2.5, на выходе 2,5 Вт.
Антенна Diamond RH901S.
Частота 145.500 МГц.
КСВ около 1.4, на выходе в районе 8 Вт.
Частота 433.100 МГц.
КСВ = 2, на выходе 2 Вт.
Антенна Diamond SRH805S.
Частота 145.500 МГц.
КСВ в районе 2.5, на выходе в районе 7 Вт.
Частота 433.100 МГц.
КСВ примерно 1.8, на выходе в районе 6 Вт.
Автомобильная антенна Nagoya UT-108 закреплённая на крыше автомобиля на высоте более 2 метров над поверхностью земли…
Частота 145.500 МГц.
КСВ в районе 1.7-1.8, на выходе около 7 Вт.
Частота 433.100 МГц.
КСВ в районе 1.5, на выходе примерно 6 Вт.
А теперь тоже самое, только уже «умным» КСВ-метром Surecom SW-102.
Nagoya NA-771.
Частота 145.500 МГц.
КСВ = 10.01, на выходе 5,56 Вт.
Частота 433.100 МГц.
КСВ = 12.73, на выходе 4,25 Вт.
Антенна Diamond RH701.
Частота 145.500 МГц.
КСВ = 1.75, на выходе 4,46 Вт.
Частота 433.100 МГц.
КСВ = 5.55, на выходе 4,45 Вт.
Антенна Diamond RH901S.
Частота 145.500 МГц.
КСВ = 1.89, на выходе 6,08 Вт.
Частота 433.100 МГц.
КСВ = 2.37, на выходе 4,50 Вт.
Антенна Diamond SRH805S.
Частота 145.500 МГц.
КСВ = 19.99, на выходе 4,35 Вт.
Частота 433.100 МГц.
КСВ = 2.72, на выходе 4,75 Вт.
Автомобильная антенна Nagoya UT-108.
Частота 145.500 МГц.
КСВ = 4.65, на выходе 5,01 Вт.
Частота 433.100 МГц.
КСВ = 1.59, на выходе 5,10 Вт.
Вот такие вот результаты у меня получились…
Как можно видеть, не все антенны «заточены» под нормальную работу на частотах в обоих диапазонах, тут, как говорится — или, или. Ну а касаемо показаний КСВ-метров, то тут решайте сами, какому из приборов верить, но как по мне, опираясь на личный опыт, показания аналогового прибора более правдивы. Конечно достаточна вероятность, что я в этом плане и ошибаюсь…
SURECOM SW-102 — универсальный цифровой измеритель выходной мощности, частоты и КСВ для VHF- и UHF- диапазонов.
Существенная особенность прибора: многострочный дисплей, позволяющий одновременно отображать все измеряемые величины.
Для коммутации предусмотрены разъемы N-типа (SO-239).
ОСОБЕННОСТИ ИЗМЕРИТЕЛЯ SURECOM SW-102:
- Возможность калибровки (отдельное инженерное меню)
- Встроенный аккумулятор (Li-Ion 14500)
- Унифицированный разъем (micro-USB) питания и заряда аккумулятора

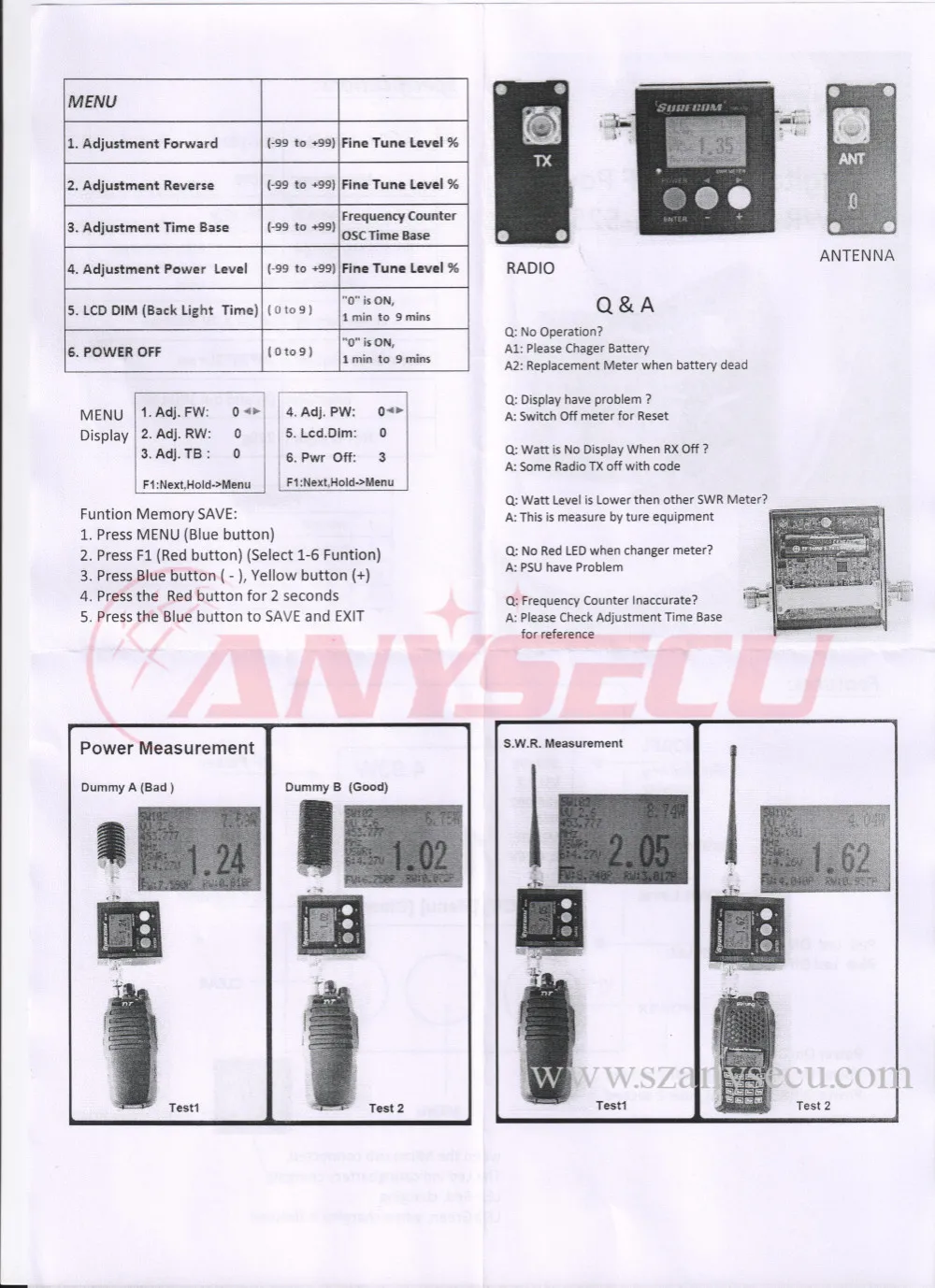

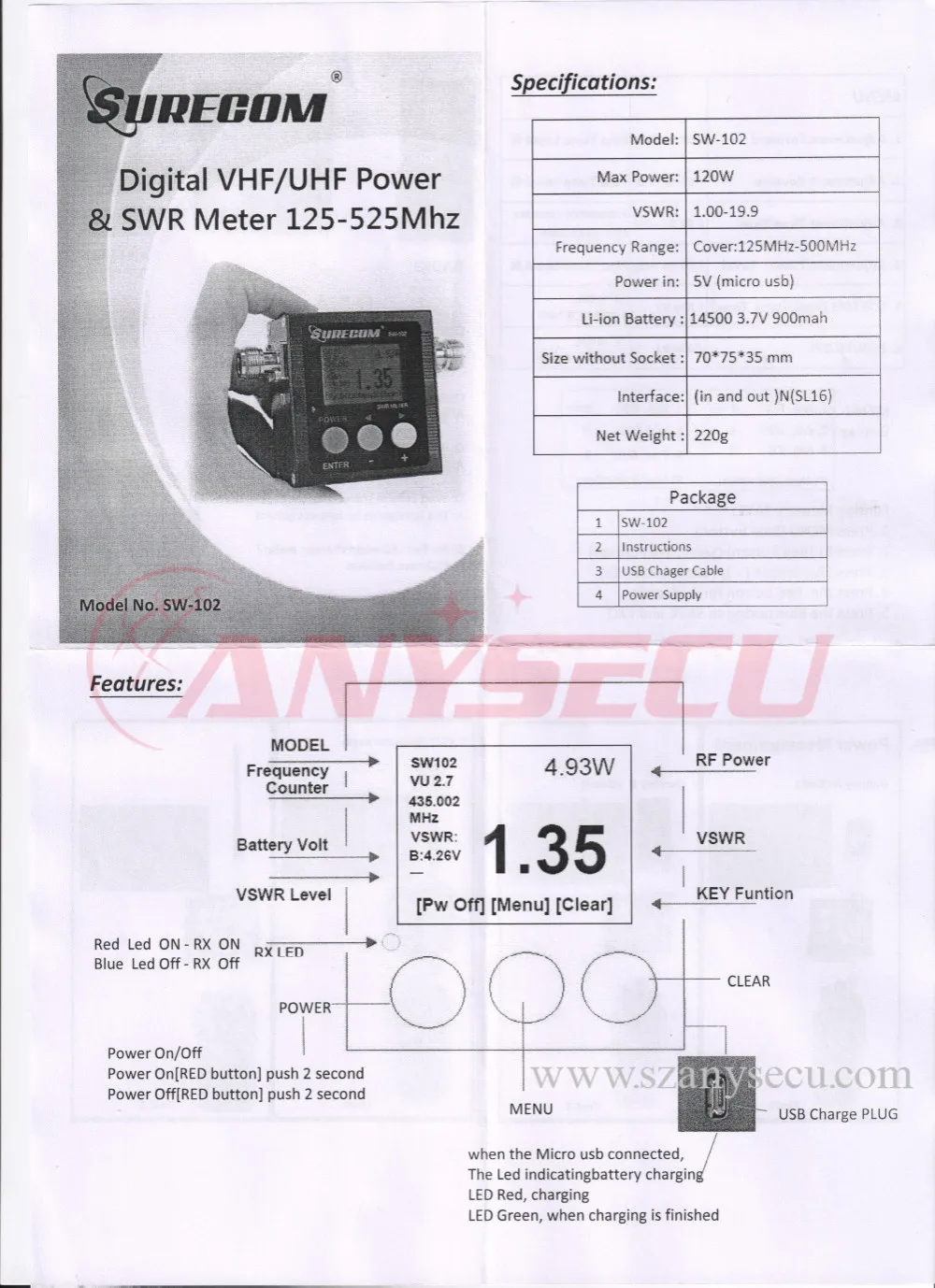

Инструкция для SURECOM SW-102.
Полный соброс прибора:
Включить измеритель, удерживая нажатой красную кнопку до тех пор, пока на дисплее не появится «restore to default».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SURECOM SW-102 |
|
| Диапазон измерения мощности (*) | 0.5 — 120 Вт (+/- 0.5%) |
| Диапазон измерения КСВ | 1.00 — 19.9 |
| Диапазон измерения частоты (**) | 125 — 525 MHz (+/- 0.1 kHz) |
| Потери | VHF: < 0.15 dB UHF: < 0.25 dB |
| Импеданс | 50 Ом |
| Диапазон рабочих температур | 0 — 60 °C |
| Питание | Внешний источник 5В (разъем micro-USB) |
| Встроенный аккумулятор | 14500 (Li-Ion 3.7 В) |
| Габариты (ШxВxГ) | 68 x 66 x 37 мм |
| Вес | 220 г (с аккумулятором) |
* — измерение вых. мощности только для аналоговых трансиверов.
** — минимальная выходная мощность 0.5 Вт.
Китайская промышленность не перестает удивлять. Да, они отстают от всего мира по развитию технологий лет на 10-15, но даже так, стараются делать что-то свое. Так получилось и в сфере измерительных приборов для радиолюбителей. Ко мне на стол попал интересный КСВ/Ватт-метр от фирмы SURECOM, а именно SURECOM SW-102.
Казалось бы, зачем изобретать что-то новое, проще скопировать на свой лад изделия именитых брендов, как это обычно делают жители поднебесной, но тут они решили пойти своим путем и сделали, в итоге, достаточно интересный приборчик, который включает в себя КСВ-метр, Ватт-метр и даже частотомер. Более того, SW-102 имеет возможность калибровки, если вдруг Вас не устраивает точность показаний прибора с завода. Ранее я уже сталкивался с изделиями компании SURECOM, в частности с их частотомерами, и скажу честно, впечатления они на меня не произвели, это были какие-то хлипкие приборчики, которые врали по частоте и норовили разваливалиться в руках. Но вот SW-102 приятно порадовал.
Внешний вид
Поставляется SW-102 в красочной коробке из плотного картона. Полиграфия выполнена на хорошем уровне, дизайн изображений не выглядит броско, но оформлено все вполне прилично. Под логотипом находится надпись, что содержимое из себя представляет профессиональный инструмент. Давайте-ка это проверим.
В комплект, кроме самого прибора входит зарядное устройство, кабель, инструкция и собственно, сам прибор. Кстати, SW-102 спокойно заряжается от обычного, компьютерного USB порта. Все это хозяйство располагается в коробке, в пластиковом сепараторе. Инструкции на английском языке. Перевод на английский с китайского несколько ужасает, но понять о чем идет речь, вполне можно.
Сам прибор сделан очень добротно. Корпус выполнен из черного анодированного алюминия.
Он состоит из 4 частей, верхней крышки, нижней крышки и боковых крышек, скрепленных между собой при помощи 8 винтов с головкой под шестигранник. Выглядит устройство довольно качественно. Прочность конструкции вопросов не вызывает.
В сравнении с REDOT 1050A
По бокам к крышкам прикручены разъемы N-типа, что вполне оправдано, наш КСВ/Ватт-метр работает на частотах от 100МГц и выше.
На одной из крышек расположился порт micro-USB для зарядки встроенного аккумулятора.
Передняя панель несет на себе большой ЖК экран, три кнопки управления и небольшой индикатор состояния прибора.
Экран имеет белую подсветку и читается, в целом, не плохо. Однако шрифт, выбранный для отображения показаний, достаточно мелкий, для людей со слабым зрением, это может оказаться проблемой. Впрочем, показания КСВ считываются уверенно. Кнопки нажимаются с характерным уверенным щелчком, тут никаких проблем нет.
Функции
Включается SW-102 кнопкой POWER, для этого ее нужно нажать и удерживать до тех пор, пока на дисплее не исчезнут 7 точек и не появится надпись 1. Power On, после этого кнопку Power можно отпустить и прибор перейдет в дежурный режим. После включения, можно на вход TX подавать сигналы и проводить измерения КСВ, мощности и прочих параметров.
Выключается прибор аналогично, необходимо нажать и удерживать кнопку POWER. При этом на экране включается таймер обратного отсчета до момента выключения. Все это время Вам необходимо удерживать кнопку POWER в нажатом состоянии.
Важный момент. После погасания экрана и появления надписи Switching off, кнопку POWER нужно отпустить. В противном случае, если Вы продолжите удерживать кнопку, произойдет полный сброс параметров калибровки.
Дисплей отображает множество параметров.
- Заряд батареи
- Мощность сигнала на входе TX
- Версия прошивки устройства
- Частота сигнала на входе TX
- Процент потерь
- КСВ
- Мощность падающей волны
- Мощность отраженной волны
После проведения измерения прибор на какое-то время запоминает последние измеренные параметры и отображает их на дисплее. Для очистки дисплея необходимо нажать на желтую кнопку (+).
У SURECOM SW-102 есть меню для калибровки и настройки параметров КСВ-метра и частотомера.
- Adj.FW +/-99: поправочный коэффициент для измерения падающей волны (%).
- Adj.RW +/-99: поправочный коэффициент для измерения отраженной волны (%).
- Adj.TimeBase: поправочный коэффициент для измерения частоты (%).
- LightsOff(s): настройка времени отключения подсветки (мин).
- PwrOff (0-9s): настройка скорости отключения (сек).
Безусловно, из коробки, или после сброса для проведения точных измерений, прибор требует калибровки. Мой экземпляр, до введения поправочных коэффициентов по части определения частоты врал на диапазоне 2м на 3кГц, а на 70см на 9кГц. Однако, после калибровки, где в качестве эталона использовался сервисный монитор Rohde&Schwartz CMS 52 удалось получить приемлемые значения. Также следует уделить внимание поправочным коэффициентам по мощности. После всех процедур удалось получить корректное значение КСВ и измеренной мощности. А теперь немного об измерениях.
Измерения
Для проверки КСВ-метра и настройки показателей я использовал вот такой безымянный, но как выяснилось, отличный эквивалент нагрузки купленный давным-давно на AliExpress.
Хорош он тем, что имеет разъем N-типа и покупался для работы в паре с REDOT 1050. КСВ этого эквивалента линеен в диапазоне до 2ГГц и не превышает 1,2, что просто отлично. Для того, чтобы убедиться в линейности эквивалента проведем измерение КСВ при помощи антенного анализатора RigExpert AA-600.
Как видно из графика и контрольных точек на диапазонах 2м и 70см, эквивалент работает отлично и КСВ на этих частотах не превышает 1,02. Такой эквивалент отлично подходит для наших целей.
В качестве источника сигнала я использовал обычную китайскую радиостанцию Baofeng UV-5R. И для начала следует провести контрольное измерение частоты и выходной мощности. Для этого использовался все тот же сервисный монитор Rohde&Schwartz CMS 52.
Диапазон 2м.
Диапазон 70см.
Затем соберем стенд из нашего КСВ/Ватт-метра, эквивалента нагрузки, радиостанции и соединительного кабеля и проведем аналогичные измерения.
Диапазон 2м.
Диапазон 70см.
Как видно, расхождения в измерениях по мощности и частоте минимальны и обусловлены, скорее всего, не очень тщательной калибровкой. И для прибора подобного класса и ценового диапазона, результат получился просто отличный.
Внутри
Откручиваем 8 винтов, которые крепят верхнюю и нижнюю крышку к боковинам корпуса и снимаем крышки. Содержимое КСВ-метра выполнено на хорошем уровне, чувствуется, что над прибором работал инженер, а не маркетолог. Все крепления продуманы и грамотно реализованы.
Сверху расположился дисплей и органы управления.
На нижней части находится все электронная начинка и аккумулятор. Под металлическим экраном скрывается измерительная линия.
Заглянем под экран.
Сердце прибора – микроконтроллер STM8L151.
Схема питается от импульсного преобразователя напряжения, который, вероятнее всего используется для зарядки встроенного аккумулятора.
Аккумулятор обычный литиевый элемент типа 14500 на 3,7В.
Прескалеры и счетчики, части частотомера.
В целом, все выполнено достаточно добротно, как оно собственно и работает.
Ради интереса я решил измерить мощность, КСВ и частоту на диапазоне 11 метров. Ясное дело, что прибор не рассчитан на измерения параметров на этих частотах, но тем не менее, частотомер определил частоту верно. Не исключено, что при помощи калибровки можно подогнать показания к нужным и на этом диапазоне, однако это я проверять не стал.
Итог
У SURECOM получился отличный комбинированный прибор, который после калибровки способен достаточно точно измерять значения КСВ, частоту, а также мощность. И если Вам нужен хороший КСВ/Ватт-метр на УКВ диапазон, то SURECOM SW-102 вполне можно рекомендовать к приобретению. В данный момент, такой приборчик можно приобрести на AliExpress за сравнительно небольшие деньги (ссылка на AliExpress).
UPDATE: По некоторым сведениям (но это пока не точно) от камрадов из комментариев данные приборы могут врать по КСВ в диапазоне от 1 до 2, то есть нагрузка с сопротивлением 75 Ом воспринимается прибором не корректно, и соответственно вместо КСВ=1,5 мы получаем что-то типа 1,1. Массовый ли это брак или проблема отдельных экземпляров, следует разобраться.
Всем удачи, 55, 73!
SURECOM SW-102 с тремя адаптерами 125-520 МГц цифровой УФ-измеритель мощности и КСВДля автомобильного радио и портативного радиоSW102
Обратите внимание:
T
Этот измеритель мощности и ксв совместим как с автомобильным радио-приемопередатчиком, так и с портативным радио, не нужны другие адаптеры.
Обратите внимание: SW-102 не для DMR системы
Введение
Ксвн. Прямая цифровая индикация, без калибровки.
Максимальная измеряемая мощность до 120 вт.
Низкая потеря вставки (0,3 децибелов или меньше) структура позволяет ей быть постоянно подключенным.
Встроенный счетчик частоты.
Особенности & Параметры
Частотный диапазон: 125-520 мгц
Измеримый диапазон мощности: 0-120 вт
Максимальная мощность: 120 вт точность: средняя +/-5%
Сопротивление: 50Ω
Размер: ш 76 X в 77 X г 35 мм.
Вес: <260 грамм
Интерфейс: N-J Интерфейс
Для адаптера переменного тока: SO239-N
| Макс. Мощность в | 120 W |
| Ксв | 1,00 ~ 19,9 |
| Частота рейнджер | Крышка: 100 мгц ~ 520 мгц |
| Пропуск частиц | <0,15 дб (VHF), <0,25 дб (UHF) |
| Температура | 0 ~ 60 |
| Батарея со встроенным | 14500 литий-ионный аккумулятор |
| Размер | 66*68*37 (мм) |
| Мощность в | 5 в (micro usb) |
| Подсветка | Авто |
| Интерфейс (вход и выход) | N (SL16) |
| Вес | <260 г |
Подключите выход вашего трансивера к «TX» и антенне или нагрузке к «ANT». Правильный адаптер/кабель требуется, если устройство имеет другой тип разъемов.
Нажмите красную кнопку питания (красный и желтый) для включения.
После 2 секунд самопроверки жк-дисплея, он готов к нормальному измерению.
Через 2 минуты после того, как не было измерено питание, он автоматически выключится.
Нажмите и удерживайте красную кнопку в течение 2 секунд, чтобы выключить вручную.
Посылка содержание
1x SURECOM SW-102-UV 125-520 мгц цифровой укв/увч измеритель мощности и ксв
1x блок питания 100-240 в
1x Зарядное устройство кабель
1x английское руководство пользователя
Краткое описание
Прибор для измерения КСВ и мощности SURECOM SW-102 125-525 МГц…Читать далее…
Краткие характеристики
Комплект поставки — Зарядное устройство — 1шт, переходник на ЕВРО розетку — 1шт, инструкция на Английском языке — 1шт.
Смотреть все характеристики
Доступные варианты
Доставка от 2 дней, БЕСПЛАТНО от 10 тыс.р!
Все варианты и сроки доставки доступны в начале оформления заказа.
Безопасная удобная оплата!
Через СБП, любой банковской картой или от юр. лица, предоставляются все документы.
Нам доверяют!
Отзывы сотен довольных покупателей на Яндекс Маркет и на нашем сайте.
- Описание
- Характеристики
- Отзывов (1)
- Вопрос — ответ (6)
Цифровой портативный измеритель КСВ и мощности SURECOM SW-102
Позволяет измерить мощность и Коэффициент Стоячей Волны (КСВ, SWR) автомобильных и портативных раций в диапазонах частот VHF и UHF. Также с помощью прибора можно проверить работоспособность или настроить антенны для раций.
- Диапазон рабочих частот: 125-525 МГц.
- Измеряемая мощность: 0,5-120 Вт (погрешность ±0,5%).
- Питание: встроенный аккумулятор 3,7 В.
- Разъемы на приборе: N (розетка).
- Сопротивление: 50 Ом.
- Диапазон рабочих температур: 0…+60 °C.
- Габаритные размеры: 66 х 68 х 37 мм.
- Вес: 220 грамм.
- Большой ЖК экран.
