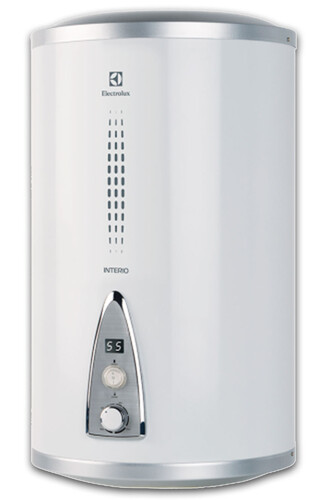

Водонагреватель электролюкс интерио 50 литров инструкция

Введение

Электрический водонагреватель накопитель­ ного типа предназначен для нагрева посту­ пающей из водопровода холодной воды. Он применяется в бытовых целях.

Уста­нов­ка­ и первый­ запуск­ водо­на­гре­ва­те­ля­ должны­ произ­во­дить­ся­ квали­фи­ци­ро­ван­ным­ специ­а­ли­с­том,­ кото­рый­ может­ нести­ ответ­­ ственность­ за пра­вильность­ уста­нов­ки­ и дать реко­мен­да­ции­ по исполь­зо­ва­нию­ водо­на­гре­­ вате­ля­.

При под­ключе­нии­ должны­ быть соблю­де­ны­ действу­ю­щие­ стандар­ты­ и пра­вила­.

Перед установкой водонагревателя удостоверь­ тесь, что заземляющий электрод розетки долж­ ным образом заземлен. В случае отсутствия заземляющего электрода в розетке необходимо заземлить водонагреватель отдельным заземля­ ющим проводом к выводу заземления на крепе­ же фланца нагревательного элемента. В случае отсутствия заземления запрещается осущест­ влять установку и эксплуатацию изделия.

Внимание!

Запрещается применять переносные розетки. Неправильная установка и эксплуатация электрического водонагревателя может привести к несчастным случаям или имущественному ущербу.

Комплек­та­ция­

Электри­че­с­кий­ водо­на­гре­ва­тель­ нако­пи­тель­­ ного­ типа­ укомплек­то­ван­ основ­ны­ми­ эле­мента­­ ми для уста­нов­ки­ и подклю­че­ния­.

В ком­плект водо­на­гре­ва­те­ля­ входит:­

•водонагреватель со шнуром питания;

•предохранительный клапан;

•УЗО с инструкцией по пользованию;

•крепежные анкеры для монтажа;

•инструкция пользователя;

•гарантийный талон (в инструкции).

водонагреватели 3

Краткое описание водонагревателя

1

Автоматический контроль температуры воды: Открыв кран с горячей водой на смесителе на выходе водонагревателя, на вход начинает

поступать холодная вода, заполняя внутренний бак. Вода в баке смешивается и ее температура понижается. Датчик термостата реагирует на понижение температуры воды, автоматически включается нагревательный элемент (ТЭН) и подогревает воду до заданной температуры. Когда температура достигнет заданной величи­ ны, ТЭН автоматически отключается.

Три уровня защиты водонагревателя:

•защита от перегрева;

•защита от превышающего норму гидравличе­ ского давления;

•УЗО (устройство защитного отключения). Внутренние резервуары изготовлены из высоко­ качественной медицинской нержавеющей стали. В качестве дополнительной защиты внутреннего бака от коррозии водонагреватель оснащен магниевым анодом. Не забывайте проводить регулярное, не реже 1-го раза в год, техническое обслуживание и при необходимости замену маг­ ниевого анода*.

* Только для моделей, оснащенных магниевым анодом.

Тепловой нагревательный элемент (ТЭН), надеж­ ен и безопасен в эксплуатации, имеет долгий срок службы при правильной эксплуатации. Экономичный режим (Eco) на панели управления обеспечивает:

•нагрев воды в водонагревателе только до температуры около 55°С;

•снижает вероятность образования накипи;

•влияет на повышение рабочего ресурса водо­ нагревателя.

Внутренняя утолщенная пенополиуретановая теплоизоляция позволяет эффективно сохранять температуру нагретой воды, сводит к минимуму

4 electrolux

теплопотери и снижает энергопотребление водонагревателя.

Встроенный температурный регулятор: обе­ спечивает постоянный и надежный контроль температуры воды в водонагревателе.

Перед нагревом воды цифровой дисплей будет показывать температуру холодной воды, поступающей в водонагреватель. С помощью ручки регулировки Вы можете устанавливать температуру нагрева до 75°C. Шкала регули­ ровки отмечена диапазоном:

MIN – низкая температура нагрева (30°C); Eco – экономичный режим – 50-55°С;

MAX – высокая температура нагрева (75°C). Простая и удобная эксплуатация и обслужива­ ние водонагревателя.

Панель управления

1

1 Дисплей

2Кнопка переключения мощности. Положения:

I – 1300 Вт II – 2000 Вт

0 – Выключение

3 Указатель настройки экономичного режима

4 Ручка регулировки температур

Монтаж водонагревателя

Примечание:

Удостоверьтесь, что для установки электрического водонагревателя используются оригинальные детали, предоставленные производителем, кото­рые­ могут­ выдер­жать­ вес напол­нен­но­го­ водой­ водо­на­гре­ва­те­ля­. Не устанавливайте водонагреватель на крепление, пока не убедитесь, что крепление установлено надежно. В противном случае, электрический водонагреватель может упасть со стены, что приведет к его повреждению или может стать причиной серьезных травм. При выборе мест под отверстия для крепежных болтов, удостоверьтесь, что с обеих сторон

от стен ванной комнаты или другого помещения до корпуса водонагревателя имеется зазор не менее 0,2 м, а со стороны подключения труб не менее 0,5 м, для облегчения доступа при проведении технического обслуживания в случае необходимости.

В случае если в водонагреватель поступает вода напрямую из скважин, колодцев или водонапор­ ных башен, для эксплуатации водонагревателя обязательно нужно использовать фильтр грубой очистки, для поступающей в водонагреватель, холодной воды.

Фильтр грубой очистки можно приобрести в спе­ циализированных магазинах.

Если фильтр грубой очистки не установлен, гарантия на изделие не распространяется. Электрический водонагреватель следует уста­ навливать на твердую вертикальную поверх­ ность (стену).

После выбора места монтажа определите места под два крепежных болта с крюками (в зависи­ мости от спецификаций выбранного изделия).

Проделайте в стене два отверстия необходимой глубины, соответствующие размеру крепежных болтов, вставьте винты, поверните крюк вверх, плотно затяните гайки, а затем установите на него электрический водонагреватель (см. рис. 2).

Крепежный анкер для монтажа

Рис. 2

При подключении к системе водоснабжения необходимо предусмотреть и реализовать уста­ новку индивидуальных запорных вентилей на линии подачи холодной воды в водонагреватель и на линии выхода горячей. Индивидуальные запорные вентили по линии горячей и холодной воды, должны быть в закрытом состоянии в период неиспользования водонагревателя, про­ ведении профилактических и технологических работ на линии водоснабжения. Установка и правильное использование запорных вентилей является обязательным условием при предо­ ставлении гарантийного обслуживания, а так же залогом длительной и безаварийной работы водонагревателя.

Если ванная комната слишком мала для установ­ ки водонагревателя, он может быть установлен в любом другом помещении, защищенном от попа­ дания прямых солнечных лучей и дождя. Однако для сокращения тепловых потерь в трубопрово­ де водонагреватель следует устанавливать как можно ближе к месту использования воды.

Подклю­че­ние­ к водо­про­во­ду­

Водонагреватель

Рис. 3 1 Сливной предохранительный клапан. 2 Ручка слива.

3 Винт фиксации ручки слива.

4Отверстие для сброса давления воды (под­ ключения дренажной трубки).

5 Кран на входе холодной воды.

6Тройник подсоединения холодной воды в бак и смесительный узел.

7 Подключение душа и/или смесителей.

8Тройник горячей воды (для подключения следующей точки водоразбора).

9 Заглушка трубы*.

10Кран на выходе горячей воды.

11Патрубок вывода горячей воды.

12Смеситель/душ.

*При отсутствии необходимости подключения водонагре вателя к последующей точке водоразбора устанавлива­ ется заглушка.

Для подключения водонагревателя к водо­ проводу применяются трубы диаметром G1/2.

Подключение обратного предохранительно­ го клапана: клапан следует устанавливать в месте входа холодной воды (удостоверьтесь, что гибкая сливная трубка установлена, на отверстие спуска давления и слива воды и направлена вниз в специальный дренаж для удаления воды).

Во избежание протечек при подключении трубопровода на концы резьбовых соедине­ ний следует установить комплектные рези­ новые уплотнительные прокладки.

Если необходимо реализовать систему водоснабжения на несколько водоразбор­ ных точек, используйте способ соединения (см. рис. 4).

водонагреватели 5

Подклю­че­ние­ к электри­че­с­кой­ сети­

Все во­дона­гре­ва­те­ли­ нако­пи­тель­но­го­ ти­па серии­ EWH рассчи­та­ны­ на подклю­че­ние­ к электри­че­с­кой­ сети­ с одно­фаз­ным­ напря­же­ни­­ ем 220/230 В. Перед­ подклю­че­ни­ем­ убеди­тесь,­ что пара­ме­т­ры­ элек­тросе­ти­ в мес­те­ подклю­че­­ ния со­ответ­ству­ют­ пара­ме­т­рам,­ указан­ным­ на таблич­ке­ с техни­че­с­ки­ми­ данны­ми­ прибо­ра­. При уста­нов­ке­ водонагревателя следу­ет­ соблю­­ дать действу­ю­щие­ прави­ла­ электро­без­опас­но­с­ти­. При ус­танов­ке­ водо­на­гре­ва­те­ля­ в ванной­ комна­те­ или туа­ле­те­ следу­ет­ прини­мать­ во внима­ние­ огра­ни­че­ния,­ связан­ные­ с суще­с­т­­ вова­ни­ем­ запре­щен­но­го­ и защит­но­го­ объемов­ (пространств).

Запре­щен­ный­ объем­ – это простран­ство,­ огра­ни­чен­ное­ танген­ци­аль­ны­ми­ и вер­тикаль­­ ными­ плос­ко­с­тя­ми­ по от­ноше­нию­ к внешним­ краям­ ванны,­ уни­таза­ или душе­во­го­ блока­ и плос­ко­с­тью,­ рас­поло­жен­ной­ над ними­ или над полом,­ ес­ли сантех­ни­ка­ смонти­ро­ва­на­ на полу,­ на высо­те­ 2,25 м.

Защит­ный­ объ­ем – это простран­ство,­ огра­­ ничи­ва­ю­щие­ гори­зон­таль­ные­ плос­ко­с­ти­ кото­­ рого­ совпа­да­ют­ с плос­ко­с­тя­ми­ за­прещен­но­го­ объема,­ а верти­каль­ные­ плос­ко­с­ти­ отсто­ят­ от соот­вет­ству­ю­щих­ плос­ко­с­тей­ запре­щен­но­го­ объема­ на 1 метр.

6 electrolux

Эксплу­а­та­ция­

Напол­не­ние­ водой­

После­ уста­нов­ки­ водо­на­гре­ва­те­ля­ открой­те­ вентиль­ пода­чи­ воды­. Открой­те­ кран горя­чей­ воды­ на смесителе. Как только­ водо­на­гре­­ ватель­ напол­нит­ся,­ из крана поте­чет­ вода,­ закрой­те­ кран­ горячей воды на смесителе и убеди­тесь­ в отсут­ствии­ проте­чек­. В слу­чае неуве­рен­но­с­ти­ в том, есть ли в водо­на­гре­ва­те­­ ле вода,­ не подклю­чай­те­ его к электро­се­ти­.

Подклю­че­ние­ к элек­тросе­ти­

Внимание! Подключение к электросети произ­ водится только после наполнения водой. Вставьте вилку водонагревателя в розетку, после этого загорится дисплей на панели управления. Это означает, что водонагреватель включен и на него подается питание. Выставите с помощью регулировки температуры нагрева необходимый уровень нагрева воды от MIN до MAX. Температура нагрева воды будет отобра­ жаться на дисплее по мере нагрева. Индикатор Eco – экономичный режим, соответствует температуре нагрева 50 – 55°С. Нагрев воды отключается автоматически при достижении заданной температуры и включается для подо­ грева автоматически. Когда температура воды достигнет заданной, нагрев прекратится. Режим половинной и полной мощности включается путем нажатия кнопки на панели управления. При переключении кнопки в положение II – включается полная мощность 2000 Вт, в поло­ жении I – 1300 Вт. Если Вы хотите отключить нагрев воды и выключить водонагреватель, нажмите кнопку включения в положение O, выньте вилку водонагревателя из розетки.

Уста­нов­ка­ темпе­ра­ту­ры­

Температура воды в водонагревателе ото­ бражается на цифровом дисплее. С помощью ручки регулировки Вы можете настраивать температуру нагрева до 75°C.

Меры предосторожности

•Розетка электропитания должна быть надежно заземлена. Номинальный ток розетки должен быть не ниже 10А. Розетка и вилка должны всегда быть сухими, чтобы не допустить корот­ кого замыкания в электрической сети.

•Стена, на которую устанавливается водонагре­ ватель, должна быть рассчитана на нагрузку, вдвое превышающую общий вес водонагрева­ теля, заполненного водой.

•Предохранительный обратный клапан следует устанавливать в месте входа холодной воды (см. рис. 5).

Рис. 5

•При первом использовании водонагревателя (или при первом использовании после техни­ ческого обслуживания или чистки) не следует включать питание водонагревателя до полно­ го заполнения водой. Во время заполнения бака водонагревателя следует открыть кран горячей воды для спуска воздуха. Как только бак наполнится водой и из крана потечет вода, кран можно закрыть.

•Во время нагрева воды из отверстия выпуска давления обратного предохранительного кла­ пана может поступать вода. Это нормальное явление. Однако в случае больших утечек следует связаться со специалистами по тех­ ническому обслуживанию. Отверстие выпу­ ска давления ни при каких обстоятельствах не должно быть заблокировано; в противном случае это может привести к поломке водо­ нагревателя.

•На отверстие выпуска давления в предо­ хранительном клапане нужно установить дренажную трубку и вывести ее в канализа­ цию на случай слива воды и стравливания избыточного давления*. Дренажная трубка, соединенная с отверстием выпуска давления, должна быть направлена вниз.

•Температура воды внутри водонагревателя может достигать 75°C. Во избежание ожогов вы можете регулировать температуру воды при помощи крана смесителя.

•Слить воду из водонагревателя можно с помощью обратного предохранительного клапана, перекрыв при этом подачу холодной воды в водонагреватель и открыв дренажную ручку на предохранительном клапане. При этом слив воды из водонагревателя должен

*При нагреве вода расширяется, в результате увели­ чивается давление в водонагревателе. Во избежание повреждения водонагревателя обязательно используйте предохранительный клапан.
