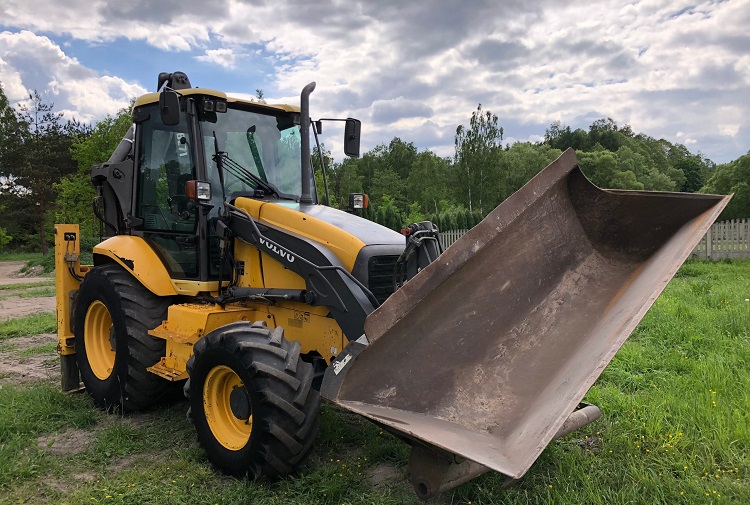

Экскаватор Volvo BL71b

В процессе выполнения строительных работ повсеместно применяется экскаватор погрузчик Вольво модели BL71B, который отличается превосходными техническими характеристиками и широкими функциональными возможностями. Он оборудован комфортной кабиной, а также мощной гидравлической системой, что делает выполнение работ простым и удобным.

Особенности эксплуатации

Экскаватор погрузчик Volvo BL71b относится к линейке высокотехнологичных устройств, при разработке которых производитель использовал самые современные технологии. Это позволило сделать модель мощной, экологичной и надежной, что способствовало её повсеместному распространению.

Особого упоминания заслуживают материалы изготовления, которые отличаются длительным сроком службы, обусловленным высокой устойчивостью к коррозии. Это позволяет использовать технику на открытых строительных площадках даже в условиях интенсивных осадков без каких-либо ограничений.

Другой важной особенностью модели является большой выбор навесного оборудования, позволяющий подобрать оптимальное решение для выполнения конкретных задач. Упоминания заслуживает простота управления, обусловленная наличием удобного джойстика, с помощью которого оператор может переключать передачи и выбрать направление движения.

По сравнению с предыдущими моделями концерна BL71b отличается высокой устойчивостью даже на рыхлом грунте, чего удалось достичь благодаря снижению давления на него. Это позволяет сделать эксплуатацию экскаватора значительно более безопасной.

Гидравлическая система, используемая в экскаваторе, работает по инновационному принципу, что позволяет значительно улучшить точность выполнения манипуляций. У модели есть и множество других преимуществ, заслуживающих внимания потребителя:

• наличие системы самоочищения у колес;
• функция CareTrack, позволяющая контролировать работу изделия, а также выполнять диагностику неполадок;
• наличие многофункционального ковша даже в базовой комплектации;
• трансмиссия Powershuttle, оборудованная гидротрансформатором, а также сервоприводом;
• мощная тормозная система.

Экскаватор-погрузчик данной модификации широко применяется при выполнении землеройных работ, погрузки и разгрузки сыпучих материалов, формировании валов и насыпей, а также для решения многих других задач. Превосходные мощностные показатели делают агрегат одним из лидеров в своем классе.

Устройство

Прежде чем изучить технические характеристики Volvo BL71b, целесообразно более подробно ознакомиться с устройством подобного агрегата. Основой изделия является сварная рама, относящаяся к коробчатому типу. На неё смонтирована кабина, стрела-манипулятор, а также погрузчик.

Гидравлическая система является важным элементом конструкции, предполагает разделение на 2 независимые части, предназначенные для работы передней и задней части экскаватора. Роль шасси выполняет колесная база, оснащенная тормозами мокрого типа с множеством дисков.

Ковш имеет стандартную для подобных устройств конструкцию, однако оснащен системой защиты от перегруза, что позволяет избежать его поломки. КПП отличается стабильным переключением скоростей без рывков и прочих дефектов.

Изделие выпускается в единственной базовой вариации, что обусловлено наличием в ней всех необходимых функций, созданных с учетом требований потребителей. При этом заказчик может адаптировать устройство для эксплуатации в конкретных условиях путем установки дополнительного оборудования.

Технические характеристики

Серия агрегатов Bl71b относится к группе устройств повышенной мощности, предназначенной для решения наиболее трудоемких задач, а также эксплуатации в интенсивном режиме. В сравнении с другими модификациями этот экскаватор обладает высочайшими показателями грузоподъемности, а также превосходной маневренностью, что значительно расширяет сферу его применения.

Габариты

Планируя более подробно ознакомиться с техническими характеристиками изделия, следует прежде всего изучить его габариты. Длина экскаватора составляет 5,81 м, а ширина — 2,45 м, что позволяет выполнять работы в условиях ограниченного пространства. Высота агрегата достигает 3,75 м при дорожном просвете в 36 см, что позволяет ему передвигаться в условиях бездорожья.

Эксплуатационная масса изделия напрямую зависит от типа оборудования, используемого в конкретном случае. Она может варьироваться от 7,74 до 9,8 тонн, что существенно меньше, чем у аналогичных изделий других производителей.

Двигатель

В качестве силового агрегата в конструкции устройства используется двигатель D4D собственного производства концерна, который оснащен жидкостным охлаждением. Он относится к турбированному типу, работает на дизельном топливе, что позволяет существенно сократить издержки.

Максимальная скорость движения экскаватора составляет 37, 3 км/ч и позволяет ему самостоятельно передвигаться без привлечения дополнительной спецтехники.

Ходовая часть

Другим важным элементом конструкции данного устройства является ходовая часть и трансмиссия. Экскаватор комплектуется КПП механического типа, имеющей 4 ступени и сервопривод, что позволяет упростить применение устройства. Важной особенностью представляется наличие функции, позволяющей переключать скорости под нагрузкой.

Гидросистема, используемая в модели, относится к комплексному типу, предусматривающему разделение потоков. Основным её элементом представляется поршневой насос, который предусматривает возможность регулировки производительности. Предельные показатели подачи жидкости составляют 160 л/мин, а давление в системе может увеличиваться до 250 бар.

Кабина

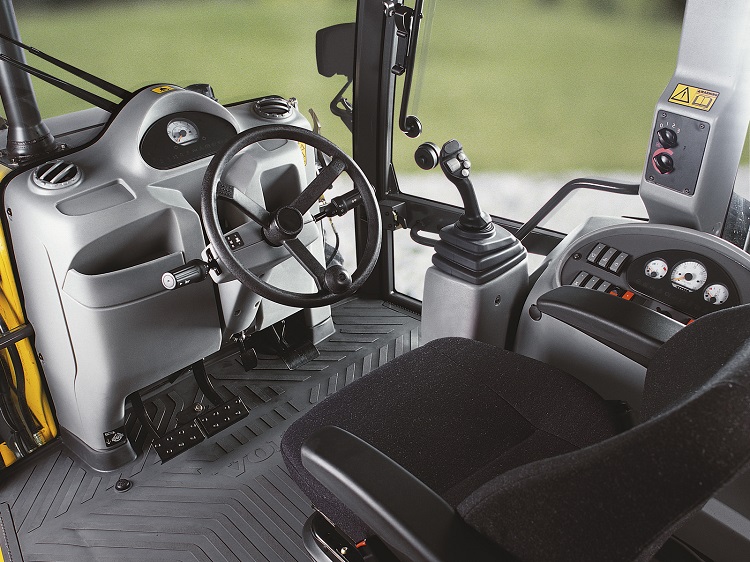

Кабина агрегата разработана специально для создания максимально комфортных условия работы, что выгодно отличает устройство от прочих аналогов. Превосходная степень теплоизоляции позволяет использовать агрегат в любых климатических условиях без каких-либо неудобств.

Все органы управления, индикаторы и прочие элементы удобно расположены внутри кабины, что позволяет быстро получить к ним доступ при необходимости. Руль предусматривает возможность регулировки, это позволяет адаптировать рабочее место под анатомические особенности оператора.

Система кондиционирования предусмотрена даже в базовой комплектации, а специальные отсеки для инструмента и прочих предметов, реализованные в кабине, делают её более функциональной.

Обслуживание экскаватора

Если изучить каталог запчастей Volvo BL71b, можно сделать вывод, что агрегат не требует существенных финансовых вложений для успешного ремонта и эксплуатации. Комплектующие отличаются длительным сроком службы, что позволяет менять их значительно реже.

Производитель реализовал сразу несколько конструктивных решений, позволяющих значительно облегчить процесс обслуживания экскаватора:

• воздушный фильтр, расположенный таким образом, чтобы его можно было демонтировать самостоятельно;
• предохранители размещены под съемной панелью в кабине оператора;
• наклоняемый масляный охладитель;
• наличие отсека для инструментов в левой части кабины.

Для того чтобы устройство работало длительный срок, настоятельно рекомендуется придерживаться рекомендаций производителя относительно периодичности замены технических жидкостей, расходных элементов.

Навесное оборудование

Как было сказано ранее, Volvo BL71b может быть оснащен различными видами навесного оборудования, что позволяет расширить сферу его применения. Стандартная комплектация предполагает наличие ковша объемом 1 м3, однако по желанию заказчика на устройство может быть установлен:

• двухчелюстной ковш на фронтальную навеску;
• отвал различных моделей, предназначенный для уборки снега;
• щетка Holms, предназначенная для подметания дорог, оснащенная водяным баком;
• гидравлический молот;
• оборудование для бурения;
• крановая стрела.

Благодаря наличию подобных элементов экскаватор широко используется в сфере жилого и дорожного строительства, коммунальном хозяйстве, применяется для прокладки коммуникаций и прочих целей.

Стоимость

Одним из недостатков подобного рода устройства представляется высокая стоимость, которая требует внушительных финансовых затрат со стороны потребителя. Цена на новый экскаватор погрузчик Volvo BL71b начинается от 3,5 млн рублей, без учета дополнительного оборудования, что значительно выше, нежели у некоторых аналогов.

При этом есть возможность сэкономить, если приобрести б/у агрегат, расценки на который начинаются от 1,5 млн рублей. Подобных предложений на отечественных торговых площадках крайне мало, что несколько усложняет задачу. Реальная стоимость изделия напрямую зависит от года выпуска, установленного оборудования, а также технического состояния.

Заключение

Экскаватор-погрузчик Volvo BL71b является одним из самых мощных агрегатов данного типа среди множества моделей, представленных в продаже. Он имеет продуманную конструкцию, которая позволяет значительно упростить обслуживание, а его технические характеристики дают возможность без проблем выполнять даже сложные задачи.

VOLVO

Бабынино
Бавлены
Бакшеево
Балабаново
Балакирево
Балашиха
Барсуки
Барыбино
Барягино
Батюшково
Белоозерский
Белоомуг
Белые Столбы
Белый
Белый Городок
Берендеево
Богородское
Бол Гридино
Бол Михайловское
Бол Поляны
Боровск
Бородино
Борщево
Бронницы
Быково

Введенское
Венев
Вербилки
Верея
Виленка
Внуково
Волоколамск
Воротынск
Воскресенск
Востряково
Выкопанка
Высокиничи
Высоковск
Высокое

Гаврилов Посад
Голицино
Голицыно
Головково
Горелки
Горка
Городищи
Городня
Гурьево

Давыдово
Деденево
Демчино
Дзержинский
Дмитров
Дмитровское
Долгопрудный
Домодедово
Дорохово
Дрезна
Дубна
Дугна
Дьяконово

Егорьев
Егорьевск
Емельямово
Ермолино

Железнодорожный
Желябужский
Жилево
Жуковский

Завидово
Заокский
Запрудня
Зарайск
Захарово
Звенигород
Зеленоград
Зубово

Ивакино
Иванисово
Ивантеевка
Иваньково
Износки
Изоплит
Икша
Ильинское
Ильинское-Хованское
Истра
Итларь

Лакинск
Ленинский
Ликино-Дулево
Лобня
Лосино-Петровский
Лотошино
Луховицы
Лыткарино
Львовский
Люберцы

Макарово
Малаховка
Малинки
Малино
Малоярославец
Медное
Медынь
Мещовск
Михайлов
Михнево
Мишеронский
Можайск
Монино
Мордвес
Москва
Мошки
Муханово
Мытищи
Мятлево

Нагорье
Наро-Фоминск
Нахабино
Некрасовский
Ненашево
Никиткино
Никитское
Никольское
Новогиреево
Новогурский
Новозавидовский
Новомосковск
Новопетровское
Новоселки
Новостройка
Ногинск

Обнинск
Обухово
Одинки
Одинцово
Ожерелье
Озеры
Октябрьский
Орехово-Зуево
Орудьево
Орша
Осташево

Радовицкий
Раки
Раменское
Рассудово
Ревякино
Редкино
Реутов
Реутово
Решетниково
Рогачево
Романцево
Рошаль
Руза
Румянцева
Рыбное
Рязановский

Салтыковка
Северный
Селятино
Семеновское
Сергиев Посад
Сергиевское
Серебряные Пруды
Середа
Середниково
Серпухов
Сима
Собинка
Солнечногорск
Солнцево
Солотча
Софрино
Спас-Клепики
Старожилово
Старьево
Степанцево
Столбовая
Стрелецкие Высоты
Стремилово
Струнино
Ступино
Суховерково
Сходня
Сычево

Талдом
Таруса
Темпы
Теряево
Тимоховский
Тишнево
Товарково
Томилино
Троицк
Туголесский Бор
Туменское
Тургиново
Тучково
Тырново

Уваровка
Узуново
Уршельский

Федоровка
Федорцово
Федякино
Ферзиково
Фосфоритный
Фрязево
Фрязино
Фряново

Ханино
Химки
Хлебниково
Хорлово
Хотьково
Храпуново

Черкутино
Черновцы
Черноголовка
Черусти
Чехов
Чисмена

Шатура
Шатурторф
Шаховская
Щ
Щелково
Щербинка

Ремонт системы охлаждения экскаватора-погрузчика VOLVO BL71B

Система охлаждения в вашем экскаваторе-погрузчике требует регулярного внимания. Важной частью периодического обслуживания является проверка уровня охлаждающей жидкости. Его следует тестировать каждый день.

Качество состава антифриза нужно проверять каждый год, перед заморозками. Замену осуществляют раз в пару лет.

ВНИМАНИЕ! Работать с системой можно только при охлажденном моторе. Если двигатель горячий, жидкость может брызнуть под давлением при открытии крышки. Это очень опасно.

Рис. 14. Порядок действий для замены охлаждающей жидкости

Порядок действий для замены охлаждающей жидкости (Рис. 14):

· Получите доступ к мотору.

· Ослабьте крышку бака антифриза и сбросьте давление перед дальнейшими действиями.

· Подставьте емкость нужных параметров под радиатор.

· Вытащите шланг, прикрепленный к радиатору снизу.

· Промойте систему чистой водой. Затем прикрепите трос обратно к радиатору.

·

Ремонт системы охлаждения экскаватора-погрузчика VOLVO BL71B

Залейте в бак антифриза состав, включающий в себя смесь чистой воды и охлаждающей жидкости. Добавьте раствор до минимальной отметки. Чтобы в охлаждающую систему не попал воздух, вливайте жидкость постепенно, соблюдая наибольшую скорость заполнения.

· Запустите мотор. Температура увеличится, а давление антифриза повысится до рабочего параметра. Проверьте отопитель кабины, он должен быть направлен на тепло. Такое положение улучшает движение охлаждающей смеси по системе.

· Выключите мотор и проверите систему на наличие утечек. Протестируйте уровень антифриза и долейте столько жидкости, сколько требуется.

Порядок действий для проверки охлаждающей жидкости (Рис. 15.)

Рис. 15. Порядок действий для проверки охлаждающей жидкости

ВНИМАНИЕ! Будьте осторожны, работая с системой охлаждения. Перед проверкой или заменой убедитесь в том, что мотор не нагрет. В противном случае нагретая охлаждающая жидкость, находящаяся под давлением, может брызнуть на вас и нанести серьезные ожоги.

· Получите доступ к мотору, сняв крышку двигателя.

· Проверьте, чтобы уровень антифриза на соответствующем баке находился между параметрами MIN и МАХ.

· Расслабьте крышечку бака охлаждающей жидкости. Перед тем, как снимать ее, убедитесь, что давление сброшено. Залейте внутрь состав, включающий в себя воду и антифриз, до требуемого уровня. Чтобы в охлаждающую систему

Ремонт системы охлаждения бульдозера Shantui SD-16

не попал воздух, вливайте жидкость постепенно, соблюдая наибольшую скорость заполнения.

· Запустите мотор. Температура увеличится, а давление антифриза повысится до рабочего параметра. Затем выключите мотор и проверите систему на наличие утечек.

Volvo BL71: технические характеристики

Volvo BL71 – это универсальный экскаватор-погрузчик эксплуатационной тонны 9,42 тонн. BL означает Backhoe Loader. Первое слово переводится как «обратная лопата», второе – «погрузчик». Экскаваторное оборудование представлено изогнутой стрелой закрытой сварной конструкции. Погрузочное – стандартным фронтальным ковшом вместимостью в один кубометр. Volvo BL71 отличается очень комфортной кабиной с превосходными условиями труда для механизатора. Исходя из основных технических характеристик, аналогами данной модели можно назвать: JCB 3CX, Terex TLB825.

Особенности экскаватора-погрузчика Volvo BL71

Конструктивное исполнение экскаватора-погрузчика таково. Агрегаты состоят из следующих главных механизмов и систем: опорно-поворотной системы; ходовой части; выносной опоры; поворотной платформы; стрелы; рукояти; ковша; гидроцилиндров и насосов; бульдозерного отвала. Возможно подсоединение гидравлических ножниц, ямобура и (или) другого навесного оборудования.

Volvo BL71 характеризуется высокой устойчивостью на рыхлом грунте, благодаря низкому значению давления на грунт. Другая важная техническая особенность данного экскаватора – это современная гидравлическая система с «закрытым центром», которая обеспечивает исключительно точную координацию движений всего рабочего оборудования. Установленный гидротрансформатор помогает выполнять точные действия во время забора сыпучего грунта и его аккуратной перегрузки.

Удобство доступа с земли к небольшому количеству точек смазки позволяет максимально быстро проводить повседневное техническое обслуживание машины.

Для экскаваторов-погрузчиков Вольво была специально разработана функция Volvo CareTrack – сочетание телематической и диагностической систем для передачи актуальной информации о местоположении спецмашины в текущий период времени на любой внешний компьютер.

Также базовую комплектацию спецмашины можно дополнить «мягкой подвеской» стрелы погрузчика, защищающей гидравлическую систему и обеспечивающей плавность хода, а значит, препятствующей просыпанию материалов при движении на высокой скорости по пересечённой местности.

Двигатель экскаватора-погрузчика Volvo BL71

Данная техника оснащена дизельным двигателем Volvo D5D CDE3 мощностью в 70 кВт (94 лошадиные силы), при оборотах 2200 об/мин; брутто, по SAE J1995. Это четырёхтактный четырёхцилиндровый мотор рабочим объёмом 4,8 л, с прямым впрыском дизтоплива, турбонаддувом и жидкостным охлаждением. Силовой агрегат Volvo D5D соответствует нормам токсичности EPA Tier 3 и Stage IIIA. Степень сжатия составляет 18.1:1. Максимальный полезный крутящий момент – 400 Н.м, достигается при оборотах 1600 об/мин (ISO 9249/DIN 6271). Расход дизельного топлива составляет 10,5 литров за час работы.

Проверенный в условиях реальной жёсткой эксплуатации высокоэффективный двигатель Вольво является исключительно надёжным в работе, соответствует нормам по выбросам и отличается низким расходом дизтоплива для снижения воздействия на окружающую среду. Этот мотор хорошо зарекомендовал себя в непосредственной эксплуатации, благодаря своей устойчивой работе, экономичности и способности чутко реагировать на каждое нажатие механизатором на педаль акселератора.

Трансмиссия Volvo BL71

Использована механическая коробка переключения передач с сервоприводом переключения; с четырьмя полностью синхронизированными передачами переднего и четырьмя передачами заднего хода. Либо – коробка передач с переключением под нагрузкой (Powershift, Пауэршифт) с четырьмя передачами переднего и четырьмя –заднего хода. Электрогидравлический рычаг переключения направления движения расположен на рулевой колонке; либо переключатель на джойстике управления погрузчиком. При включении четвертой передачи активируется автоматический режим.

Ходовая скорость: на 1-й передаче 6 км/ч; на 2-й – 9.6 км/ч; на 3-й – 20 км/ч; на 4-й – 37.3 км/ч. У коробки Пауэршифт с переключением под нагрузкой: на 1-й передаче 6 км/ч; на 2-й – 9.9 км/ч; на 3-й – 21.5 км/ч; на 4-й – 36.5 км/ч.

МКПП крепится непосредственно к двигателю и обеспечивает оптимально возможное распределение нагрузки, с уменьшением потерь в мощности.

Передний мост трактора имеет номинальную динамическую нагрузку 9,687 тонн; номинальную статическую нагрузку – 24,218 тонны. Максимальное смещение от колеса составляет 16 градусов. Номинальная динамическая нагрузка на задний мост составляет 7,648 тонн; номинальная статическая нагрузка равна 19,12 тонн. 100% -я блокировка дифференциала имеет электрогидравлическое управление.

Рулевое и тормозное управление

Рулевое управление экскаватора-погрузчика Volvo BL71 является чувствительным к гидростатической нагрузке, с защищённым одиночным цилиндром двойного действия позади переднего моста с наружной пресс-маслёнкой для оси поворотного шкворня моста.

• Угол поворота составляет 55 градусов.
• Количество поворотов до блокировки – 4.
• Радиус поворота между бордюрами составляет: с тормозами 3.46 м, а без тормозов – 4.41 м.
• Радиус поворота между стенами равен: с тормозами 4,97 м / без тормозов 5,7 м.
• Тип рабочих тормозов Volvo BL71: внешние многодисковые, погруженные в масло, с сервоприводом, саморегулирующиеся.
• Тип стояночного тормоза: наружный диск на ведущем валу.
• Количество тормозных дисков на каждой стороне – 2 шт.

Гидравлическая система

Гидравлическая система Вольво BL71 является механизмом с автоматическим регулированием по нагрузке, с разделением и приоритетным распределением потоков. В составе гидрооборудования: шестерёнчатый насос с постоянной производительностью; аксиально-поршневой насос с регулируемой производительностью в зависимости от нагрузки, с закрытым центром. Максимальное давление составляет 160 литров в минуту. Рабочее давление для экскаватора равно 250 бар. Рабочее давление для погрузчика – также 250 бар. Вместимость всей системы составляет 140 литров.

Установленный в центре конструкции мощный гидроцилиндр ковша обеспечивает стабильно высокое усилие отрыва, а запатентованная система самовыравнивания способствует лучшему удержанию материала в ковше и сокращению времени рабочего цикла.

Гидравлическая система с регулируемой производительностью по нагрузке постоянно обеспечивает требуемую мощность и эффективность даже при низких оборотах двигателя для экономичной работы. Гидравлика с распределением потоков помогает выполнять различные виды работ с максимально возможной эффективностью.

Электрооборудование

Электрическая система имеет бортовое напряжение 12В. Ёмкость аккумуляторной батареи составляет 110 Ач. Сила тока генератора равна 95A.

Некоторые технические характеристики в цифрах

Об устройстве рабочих органов

Стрела экскаватора имеет сварную коробчатую конструкцию закрытого типа с несколькими компонентами и сварными швами, которые обеспечивают максимально возможную прочность. Шкворень стрелы сделан из крепкого чугуна, и это позволяет ей совершенно свободно передвигаться и поворачиваться. Выдвижная рукоять увеличивает вылет на один метр.

В зависимости от предпочтений механизатора и конкретной рабочей ситуации, для управления обратной лопатой Volvo BL71 предусмотрены разнообразные схемы управления, обозначенные как «X», «ISO» и «SAE».

Запатентованный рычажный механизм погрузчика имеет одиночный гидроцилиндр, систему самовыравнивания ковша, плавающий режим и функцию возврата к копанию. Погрузчик представляет собою сварную конструкцию коробчатого типа с большой в диаметре поперечной балкой и двойными подъёмными цилиндрами, которые закреплены при помощи сварки трением.

Также запатентованный многофункциональный рычаг-джойстик удобной эргономичной формы в значительной степени упрощает работу механизатора и повышает производительность спецмашины, позволяет одной рукой управлять сразу всеми функциями погрузчика (подъём, опускание, наклон, возврат к выемке, «плавающий» режим). К примеру, чтобы открыть или закрыть многоцелевой ковш, достаточно только повернуть ролик, встроенный в рычаг. А для изменения направления хода и отключения трансмиссии на джойстике также предусмотрены соответствующие кнопки. Фронтальный ковш способен выполнять до девяти разнообразных операций.

Высокие эксплуатационные характеристики экскаватора-погрузчика достигаются гармоничным сочетанием конструкций рычажного механизма, гидравлической системы с разделением потоков и эргономичных органов управления рабочими органами спецмашины. Узкая и длинная стрела экскаваторного типа характеризуется сводчатой и ребристой конструкцией. Это гарантирует превосходный обзор траншеи и удобную работу вокруг различных препятствий, которые могут быть закопаны в землю рабочей площадки. А заменить стандартное рабочее оборудование на дополнительное можно легко и быстро, при помощи специального устройства быстрой смены рабочего оборудования.

Кабина и рабочее место механизатора

Компанию Volvo можно с полным правом назвать лидером данной отрасли в обеспечении комфортных условий труда для механизатора экскаватора-погрузчика. Оснащение кабины характеризуется максимально выверенным и эргономичным расположением оборудования, расширенными местами для хранения личных вещей. Превосходный круговой обзор повышает безопасность и эффективность работы тяжёлой спецмашины.

Схема расположения эргономичных рычагов и органов управления тщательным образом продумана. Все индикаторы и приборы сгруппированы на консоли и размещены в постоянном поле зрения механизатора.

В кабине имеется много места вокруг сиденья, благодаря чему поворот и смена постов управления экскаватором и погрузчиком производятся быстро и просто. Есть много свободного пространства для ног вокруг органов управления.

При открывании левой боковой двери кабины автоматически загорается большой потолочный плафон, и это обеспечивает безопасность при входе / выходе из кабины.

Упругое съёмное покрытие на полу снижает уровень шума в кабине и имеет специальную текстуру, благодаря которой вода не задерживается в кабине, а стекает к дверям.

Механические органы управления экскаватором сконструированы таким образом, чтобы обеспечивать комфортное управление машиной, благодаря изогнутым рычагам и достаточному пространству для ног при работе и повороте в кресле. Сиденье механизатора размещено на пневмоподвеске, а в качестве дополнительной опции может также оснащаться электрическим подогревом.

Благодаря мощной системе отопления и кондиционирования, а также оптимальному расположению регулируемых дефлекторов, в довольно просторной кабине экскаватора-погрузчика легко можно поддерживать комфортный для работы микроклимат и работать с удобством даже в периоды крайне неблагоприятных погодно-климатических условий.

Отзывы об экскаваторах-погрузчиках Volvo BL71

Механизаторы и владельцы отзываются о Volvo BL71 как о надёжной, долговечной и безотказной машине. К двигателю никаких нареканий не возникает. Есть недовольство работой автоматической и механическая с гидроприводом коробки передач, производства Kararo (Италия).

Первым и главным недостатком называют автоматическое включение переднего моста при торможении на скорости выше 20 км/час. Сделано это, чтобы избежать заноса, поскольку тормоза на этих тракторах расположены в заднем мосту.

Суть неприятности в том, что при торможении на скорости выше 20 км/час, за счёт включения гидромуфты, происходит небольшой удар, который влечёт за собой перегрузку, а впоследствии и неминуемую замену шестерён, которые стоят недёшево. Из недостатков отмечают также шумность рычага переключения скоростей и недолговечность сальников карданных валов.

Мосты трактора, как передний, так и задний, работают долго, исправно и без каких-либо нареканий. Преимуществом Volvo BL71, по сравнению с аналогичными конкурентами, является масса спецмашины, составляющая почти 10 тонн – против восьми у большинства «одноклассников». Широкие задние колёса в сочетании с весом дают превосходный зацеп на любом виде грунта.

Отмечается лёгкость, с которой происходит замена стандартных рабочих органов на дополнительные. Это делается в течении пяти минут, без кувалды и лома, и вообще без приложения каких либо значительных усилий. Соответствующая гидравлическая разводка идёт уже с завода, поэтому тратиться на дополнительный вызов специалистов и (или) закупку оборудования не придётся.

Кабина исключительно комфортная, работать в ней для механизатора – одно удовольствие. Но за удовольствие, как известно, приходится платить. Поэтому одним из немногих, но очень существенных недостатков Volvo BL71 является дороговизна – как самого экскаватора-погрузчика, так и владения им (стоимость технического обслуживания и ремонта, запасных частей, расходников и комплектующих к нему). Но, с другой стороны, и поломки случаются крайне редко – это не экскаваторы-погрузчики прошлых лет, с их вечными утечками масла из гидросистемы.

Для всех элементов гидравлической системы и крепежа в Volvo BL71 использованы только материалы, не подверженные коррозии, либо имеющие исключительно высокую сопротивляемость ей. Для всех приборов и элементов, подключённых к электричеству, предусмотрена защита от воздействия перепадов температур и влажной среды.

Стоимость экскаватора-погрузчика Volvo BL71

Новый экскаватор-погрузчик данной модели купить уже не получится: они были сняты с производства несколько лет назад. Но на вторичном рынке специальной техники, благодаря популярности данной модели, можно найти немало предложений о продаже подержанных экскаваторов-погрузчиков Volvo BL71. Цены разные: от 1 500 000 рублей за технику 2003-го года выпуска до 5 200 000 рублей за относительно свежий экземпляр 2015-го года выпуска.

Экскаватор погрузчик volvo bl71b технические характеристики – Экскаватор-погрузчик Volvo BL71B технические характеристики, двигатель, цена б/у, отзывы, видео, фото, купить

Volvo Group — это шведская группа компаний.

Всемирно известный бренд производит и продает грузовые, легковые автомобили, строительную технику, водный, воздушный транспорт уже 175 лет.

Volvo Construction Equipment является одним из 11-ти бизнес-подразделений компании и занимается разработкой, производством и продажей строительной техники, запчастей и оборудования.

Это подразделение выпускает дорожные катки, грейдеры, колесные погрузчики, погрузчики-экскаваторы, гусеничные экскаваторы, самосвалы и асфальтоукладчики.

Представительство VOLVO в России — ЗАО «Вольво-Восток».

Особенности экскаваторов-погрузчиков Вольво

Все модели экскаваторов-погрузчиков имеет ряд общих качеств, которые отличают их и дают им преимущества:

• кабина Volvo Care Cab — комфортабельна и просторна, удобная регулировка сиденья, руля, имеет 13 дефлекторов (воздуховодов), систему размораживания и обогрева стекол в базовой комплектации.
  Панорамное остекление плоскими стеклами с узкими угловыми стойками. Для улучшения обзора стекла открываются частично или полностью;
• гидравлические клапаны экскаватора и погрузчика — раздельны;
• дополнительноенавесное оборудование: гидромолот, отвал для снега, щетка, крановая стрела, различные виды ковшей и вилочных захватов. Гидрозамок делает все оборудование быстросъемным;
• 3 схемы управления обратной лопатой экскаватора: «X», «ISO» и «SAE»;
• две тормозных педали используются вместе или по отдельности;
• задний мост полностью блокируется с помощью ножного переключателя;
• ковш погрузчика 1 м³ входит в базовую комплектацию, может быть цельнометаллическим либо двухчелюстным. Вторым вариантом можно выполнить 9 разных операций;

Малый радиус разворота экскаваторов-погрузчиков VOLVO обеспечивается возможностью поворота передних колес на 55°.

• увеличенный угол вращения ковша до 205° улучшает вертикальное копание и позволяет сократить количество перемещений экскаватора;
• стрела ковша — узкая, со сводчатой ребристой конструкцией. Ее форма — дугообразная, что облегчает копание глубоких траншей (6 м.) различной геометрии;
• экскаватор — сдвигаемая каретка управляется 2-мя рычагами, есть блокировка смещения;
• погрузчик — функция самовыравнивания ковша, режим возврата к выемке;
• все контрольные точки машин серии BL сконцентрированы в одном месте и легкодоступны с земли для регулярных проверок уровней жидкостей.

Отличительной особенностью Вольво BL71 является джойстик погрузчика, который легко управляется одной рукой. Помимо погрузчика, джойстиком можно изменить направление движения экскаватора, понизить передачу и отсоединить трансмиссию.

Особенности управления и кабины экскаваторов погрузчиков Volvo BL71

Рулевое управление имеет гидростатический привод с приоритетной подачей жидкости. Для манипуляций с ковшом обратной лопаты предусмотрены различные схемы управления («X», «ISO», SAE»). Джойстики с сервоприводом устанавливаются опционально и существенно упрощают процесс управления техникой, тем самым увеличивая точность и производительность. Выполнение основных операций (подъем, опускания, наклон и пр.) производится одной рукой. Экскаватор погрузчик volvo bl 71b имеет тормозную систему, представляющую собой многодисковые тормоза мокрого сцепления.

Кабина этой модели заслуживает отдельного внимания. Все рычаги и органы управления невероятно эргономичны, а схема их расположения продумана до мелочей. Конструкторы Volvo максимально позаботились о комфорте оператора, расположив все основные индикаторы и приборы управления в поле зрения – на консоли. В кабине предусмотрена возможность регулировки рулевой колонки по росту, вместительные отсеки для хранения инструментов и вещей. микроклимат поддерживается, благодаря установленной системе кондиционирования-вентиляции. Уровень шума внутри кабины сведен к минимуму – этого удалось добиться с помощью съемного упругого покрытия на полу.

Сфера применения

Экскаваторы-погрузчики — многофункциональная техника.

Спереди размещен погрузочный ковш для набора и перемещения сыпучих грузов, сзади расположен ковш экскаватора для копания и рытья грунта.

Широта использования зависит от имеющегося в распоряжении дополнительного навесного оборудования. С помощью погрузчиков-экскаваторов производится:

• землеройные работы — копание канав, котлованов, траншей и ям;
• погрузка различных сыпучих материалов (грунт, порода, песок, гравий, щебень, камни, сено и др. с/х продукция);
• разрушение невысоких зданий;
• планирование территорий;
• отсыпка валов, земляных насыпей.

Технические характеристики моделей

Современная линейка экскаваторов-погрузчиков Volvo была впервые представлена в 2002 году. В базовой комплектации BHL B в кабине предусмотрена только левая дверь, в стандартной — 2 двери.

Volvo BL61B — технические характеристики

• дизельный двигатель Volvo D5D CDE3 86 л.с.;
• максимальная грузоподъемность GP/MP = 2910/2630 кг.;
• глубина копания = 6,03 м.;
• управление погрузчиком — механические рычаги;
• клиренс = 0,37 м.;
• скорость = 40 км/час;
• мин. вес = 7,08 т.

Технические характеристики экскаваторов-погрузчиков Вольво серии BL71

У экскаватора-погрузчика Вольво BL71 установлена гидравлическая система «закрытый центр» для лучшей координации движений.

Гидротрансформатор помогает более аккуратно и точно действовать при заборе перегружаемого сыпучего грунта.

Модели 71 серии укомплектованы самоочищающимися колесами.

Volvo BL71B оснащен гидравлическим насосом с изменяемым рабочим объемом. Технические характеристики машины, которая имеет гидравлику с распределением потоков улучшаются, и сила двигателя расходуется более рационально и экономно.

Volvo BL71B — технические характеристики

• дизельный двигатель Volvo D5D CDE3 94 л.с.;
• максимальная грузоподъемность GP/MP = 3390/3130 кг.;
• глубина копания = 6,03 м.;
• высота погрузки (фронтальный ковш) 2,63 м.;
• управление погрузчиком — джойстик;
• отсоединение трансмиссии и перевод в нейтраль — на джойстике;
• клиренс = 0,36 м.;
• скорость = 38,5 км/час;
• мин. вес = 7,74 т.

Технические характеристики и фото экскаваторов-погрзучиков вольво: bl71, bl61

Экскаваторы-погрузчики считаются универсальными строительными машинами для выполнения разнообразных работ, поскольку сочетают в себе основные функции не только землеройной, но и погрузочной техники.

Экскаваторы-погрузчики Volvo

Отличительные особенности

Современная строительная техника от концерна Volvo представлена в виде широкой линейки моделей экскаваторов-погрузчиков. По сравнению с аналогичными предложениями от иных производителей товары фирмы Volvo имеют следующие отличительные особенности:

• безопасная кабина для оператора – кабина оформлена с учетом основных потребностей работника, она имеет достаточно места для комфортного расположения человека и хранения личных вещей, оснащена удобным сидением, герметичная дверь выполнена из прочного материала;
• наличие гидравлических клапанов – продлевает срок службы гидравлической системы, поскольку в процессе работы осуществляется контроль над количеством жидкости и распределение ее согласно поступающей нагрузке;
• рабочие органы техники изготовлены из высокопрочных материалов – этот показатель обеспечивает достаточную мощность работы машины. Благодаря этому можно совершать самые сложные строительные работы с разными типами грунтов и иных грузов;
• гидравлический молот объединен с двусторонней гидравлической линией – повышается гибкость движений технического средства при использовании самых разных подвесных конструкций для работы;
• дифференциал заднего моста блокирован – это способствует усилению тягового свойства, что обеспечивает прекрасное тяговое усилие;

Доступность всех рабочих частей техники для мастера – упрощает процесс диагностики и ремонта неисправных моментов.

Volvo bl 71 — технические характеристики

Экскаваторы-погрузчики из серии Volvo bl71 представлены в нескольких вариантах, все они имеют некоторые сходные особенности и различия.

Ассортимент моделей серии BL71 представлен следующими машинами:

Фото экскаватора погрузчика Volvo BL 71

Особенности моделей серии

Во всех моделях применяется удобная кабина для оператора машины, оснащенная прозрачными стеклами, что обеспечивает мастеру обзор на 360 градусов. Прочный погрузочный механизм с высокой мощностью способствует максимальной эффективности работы.

Дугообразная стрела ковша позволяет выполнять рытье траншей любой сложности, а устойчивый погрузочный ковш обеспечивает поднятие грузов на нужную высоту.

Есть и некоторые отличия между моделями:

• Volvo bl71 – оснащен самоочищающимися колесами и удобными ступенями для поднятия в кабину. Гидравлическая система типа «закрытый центр» предоставляет высокую точность движений, а гидротрансформатор с крутящимся элементом позволяет с точностью до см осуществлять выборку нужного материала из кучи;
• Volvo bl71B – отличается усовершенствованной системой электропитания. Предусмотрена система разделения гидравлической жидкости для экскаватора и погрузчика, благодаря чему масло распределяется в зависимости от потребностей машины;
• Volvo bl71 Plus – наиболее совершенная модель из данной линейки. В ней применяется высокопрочная литая стрела ковша, она сварена из небольшого числа деталей, что обеспечивает дополнительную прочность и долговечность конструкции. Капот машины закреплен на петлях, поэтому в любое время оператор может получить доступ к моторному отсеку для устранения неполадок или проверки рабочего состояния механизма. Радиатор гидрожидкости установлен на поворотных креплениях, что позволяет наклонять его для осмотра и диагностики. Рабочее место оператора оснащено инерционным ремнем безопасности.

Volvo bl 61 — технические характеристики

Многопрофильные экскаваторы линейки Volvo bl 61 представлены в трех похожих моделях:

Volvo bl61	Volvo bl61B	Volvo bl61 Plus
Вес	8,5 тонн	7,0 тонн	7,9 тонн
Двигатель	дизель с турбонаддувом D4D	дизель D5DCDE3	дизель D5D
Мощность	86 л.с.	83 л.с.	86 л.с.
МАХ скорость	38,3 км/ч	36,5 км/ч	40 км/ч
Вместимость ковша	3,31 м.куб.	0,2 м.куб.	0,07-0,2 м.куб.
Грузоподъемность	2530 кг	2600 кг	2691 кг
Глубина копания	4,3 м	4,0 м	4,2 м
Топливный бак	120 л	150 л	120 л
Система охлаждения	19 л	22 л	19 л
Гидравлическая система	120 л	140 л	130 л
Гидробак	51 л	48 л	40 л

Фото экскаватора-погрузчика Volvo BL 61

Особенности моделей серии

Представленные в данной серии модели сходны массой технических характеристик, но имеют некоторые отличительные особенности:

• Volvo bl 61 – имеет обратную лопату с узкой стрелой S-образного типа. Двигатель, указатель уровня масла и управляющий клапан расположены очень удачно, чтобы мастеру было удобно проверить работоспособность данных элементов механизма. Кабина оснащена откидывающимся рулевым колесом и дополнительной системой кондиционирования;
• Volvo bl 61B – предусмотрен широкий спектр навесных элементов, которые легко и удобно просто менять благодаря быстросъемным соединительным креплениям. Усиленный механизм подъема и отрыва обеспечивает высочайшую мощность и эффективность работы;
• Volvo bl 61 Plus – модель имеет увеличенную периодичность профилактического обслуживания и замен масла, что увеличивает срок службы техники и уменьшает время ее бесцельного простаивания.

На видео представлены возможности экскаватора-погрузчика Volvo:

Инструкции по эксплуатации VOLVO BL

У каждого нового экскаватора-погрузчика есть «руководство для оператора», которое является сервисной книжкой.

В этом руководстве есть требования и рекомендации по правильному использованию машины, проведению ТО, эвакуации, замены расходных материалов и пр.

Перед запуском двигателя необходимо провести пуско-наладочные работы, следуя инструкции производителя (уровни жидкостей должны быть в норме, топливный бак заправлен, давление редукционного клапана = 25,2 МПа).

Для ввода в эксплуатацию машины нужно запустить BL на холостом ходу, после этого, увеличить нагрузку и произвести обкатку машины без нагрузки.

Нужно проводить проверку уровней жидкостей и прогревать погрузчик перед работой.

ТО делается после первых 100 часов работы, а после этого — каждые 500 часов.

Номинальная грузоподъемность установлена для машины, расположенной на твердом, ровном грунте, если же грунт неравномерный, рыхлый или скользкий — то г/п будет понижена.

Зависит грузоподъемность и от типа соединения: при обычном соединении навесного оборудования г/п на 60-70 кг. больше, чем при быстром.

Другие модели экскавторов-погрузчиков: ЭО 2626, Hidromek HMK 102S, JCB 3CX, JCB 4CX, John Deere, Case, New Holland B115, Komatsu WB97S-5, Тerex, МТЗ 92П

Отличительные особенности

Современная строительная техника от концерна Volvo представлена в виде широкой линейки моделей экскаваторов-погрузчиков. По сравнению с аналогичными предложениями от иных производителей товары фирмы Volvo имеют следующие отличительные особенности:

• безопасная кабина для оператора – кабина оформлена с учетом основных потребностей работника, она имеет достаточно места для комфортного расположения человека и хранения личных вещей, оснащена удобным сидением, герметичная дверь выполнена из прочного материала;
• наличие гидравлических клапанов – продлевает срок службы гидравлической системы, поскольку в процессе работы осуществляется контроль над количеством жидкости и распределение ее согласно поступающей нагрузке;
• рабочие органы техники изготовлены из высокопрочных материалов – этот показатель обеспечивает достаточную мощность работы машины. Благодаря этому можно совершать самые сложные строительные работы с разными типами грунтов и иных грузов;
• гидравлический молот объединен с двусторонней гидравлической линией – повышается гибкость движений технического средства при использовании самых разных подвесных конструкций для работы;
• дифференциал заднего моста блокирован – это способствует усилению тягового свойства, что обеспечивает прекрасное тяговое усилие;

Доступность всех рабочих частей техники для мастера – упрощает процесс диагностики и ремонта неисправных моментов.

Цены на экскаватор-погрузчик Volvo BL61B и BL71B

Стоимость нового Volvo BL61B или 71B начинается от 3 млн. рублей. В зависимости от комплектации, цена может увеличиться до 2-х раз.

Предложения по подержаным машинам начинаются с суммы 1,8 млн. рублей.

Они зависят от года выпуска, количества отработанных моточасов, состояния узлов конкретного экскаватора и доп. оборудования.

Расценки на аренду модели около 1500 руб/час.

Запчасти к Volvo BL61, BL71 (BL61B, BL71B) должны иметь гарантию, в противном случае это, с большой долей вероятности — контрафактная продукция, которая при использовании может навредить современной модели экскаватора.

Несмотря на свою многофункциональность и многочисленные преимущества данный экскаватор-погрузчик обладает весьма доступной стоимостью. В настоящее время приобрести технику в абсолютно новом состоянии можно по стоимости в пределах от 1.7 миллиона рублей и до 2.5 миллионов российских рублей. Цена такого варианта напрямую зависит от года производства, комплектации (включая дополнительные оснащения и дополнительное навесное оборудование), а также от версии (модифицированная или же базовая).

Также на рынках доступны и подержанные машины, стоимость на которые варьируется в пределах от 900 тысяч рублей и до 1.8 миллиона российских рублей. Конечная стоимость подержанной машины изменяется с учетом года производства, версии, установленного навесного оборудования, количества наработанных моточасов, а также и от общего технического состояния.

Читайте также:



• Установка увеличенных брызговиков гранта



• Замена ступичного подшипника ниссан жук



• Лада веста не закрывается дверь водительская



• Шаг резьбы сузуки свифт



• Kia sorento prime проблемы
